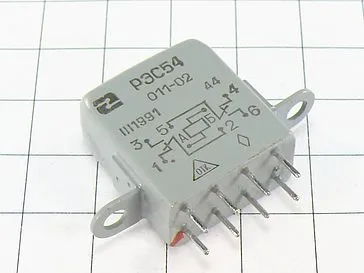

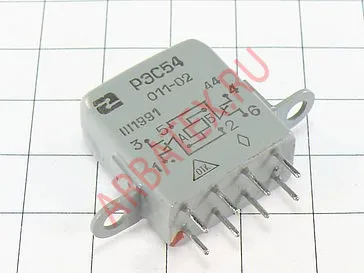

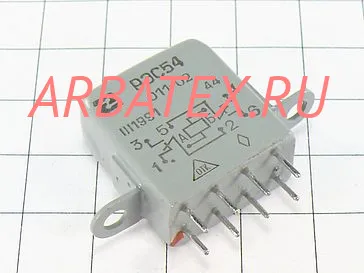

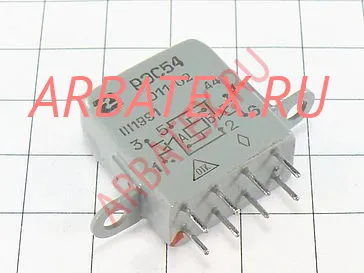

Описание реле РЭС-54Б ХП4.500.011-02
РЭС-54Б ХП4.500.011-02 реле электромагнитное герметичное, двухпозиционное, одностабильное, с одним или двумя переключающими контактами, питаемое постоянным током применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.
Параметры и характеристики реле РЭС-54Б ХП4.500.011-02:
РЭС-54Б ХП4.500.011-02 герметизированное, двухпозиционное, одностабильное реле постоянного тока предназначены для коммутации электрических цепей постоянного и переменного тока частотой 50-1100 Гц.
Условия эксплуатации:
Температура окружающей среды от -60 до +125ºС, для реле исполнений ХП4.500.035-01, ХП4.500.035-02, ХП4.500.036-01, ХП4.500.036-02 от -60 до +85ºС.
Относительная влажность до 98% при температуре +35ºС.
Атмосферное давление от 0,13•10-3 до 297 кПа.

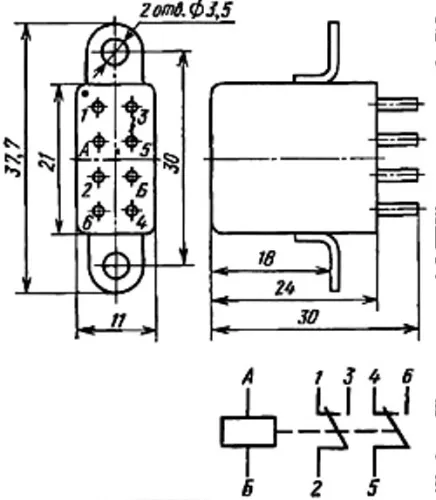

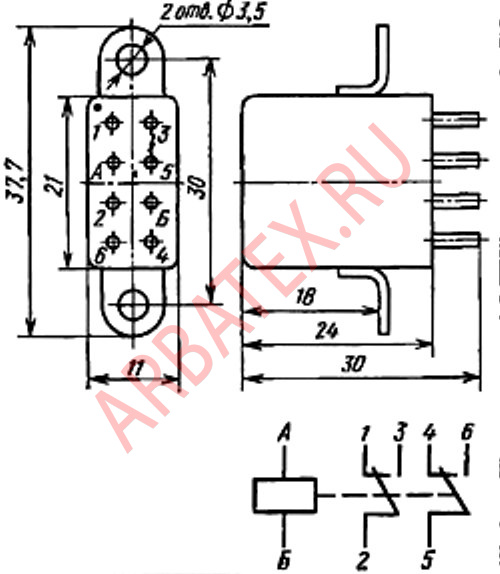

Конструктивные данные:
По способу крепления реле классифицируются:
- РЭС-54А – без угольников (печатный монтаж);
- РЭС-54Б – с угольниками для крепления реле.
Обозначение исполнения реле РЭС-54А имеет дополнительный индекс 01, реле РЭС-54Б – 02. Например: РЭС-54А ХП4.500.011-01. Реле исполнений ХП4.500.010-01, ХП4.500.010-02, ХП4.500.013-01, ХП4.500.013-02 имеют одну контактную группу на переключение (контакты 1, 2, 3).
Технические характеристики реле РЭС-54Б ХП4.500.011-02:
Сопротивление обмотки, Ом ...... 3400-4600;
Ток срабатывания, мА ...... 3,6;
Ток отпускания, мА ...... 0,4;
Рабочее напряжение, В ...... 24-32;
Сопротивление изоляции между токоведущими элементами, токоведущими элементами и корпусом:
- в нормальных климатических условиях не менее ...... 200 МОм;
- в условиях повышенной влажности не менее ...... 10 МОм;
- при максимальной температуре не менее ...... 20 МОм.
Электрическая прочность изоляции в нормальных климатических условиях между токоведущими элементами, токоведущими элементами и корпусом ...... 500 В.
Масса РЭС-54А ...... 21 г.
Масса РЭС-54Б ...... 22 г.
