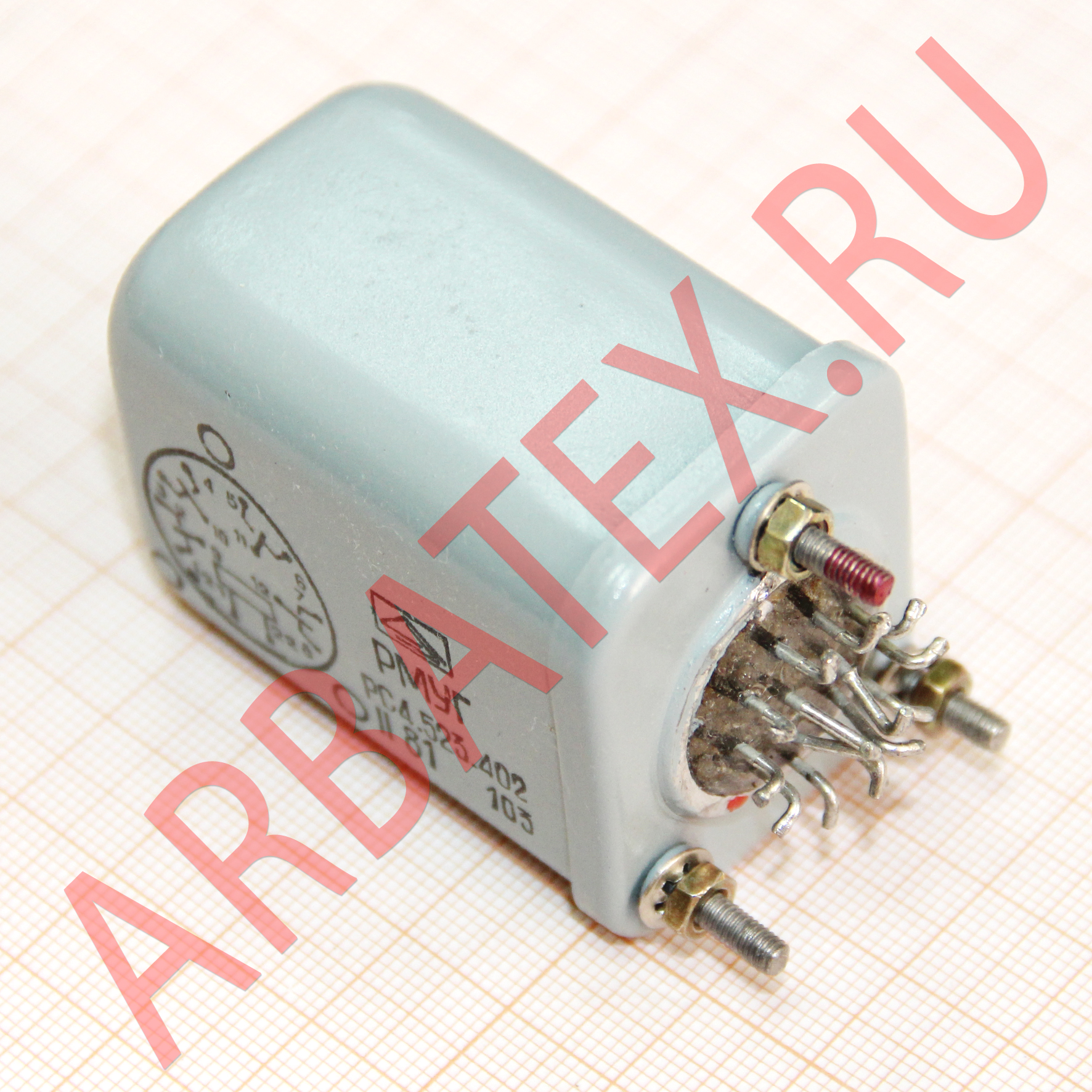

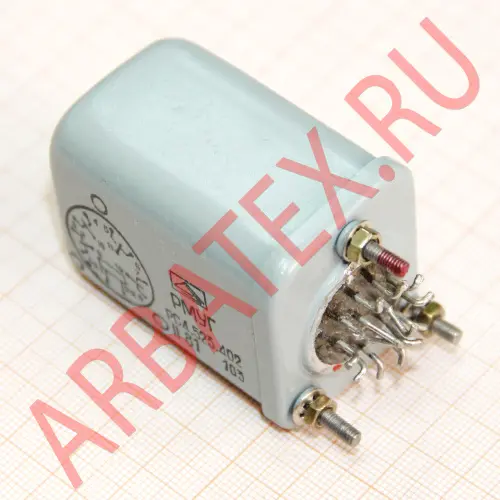

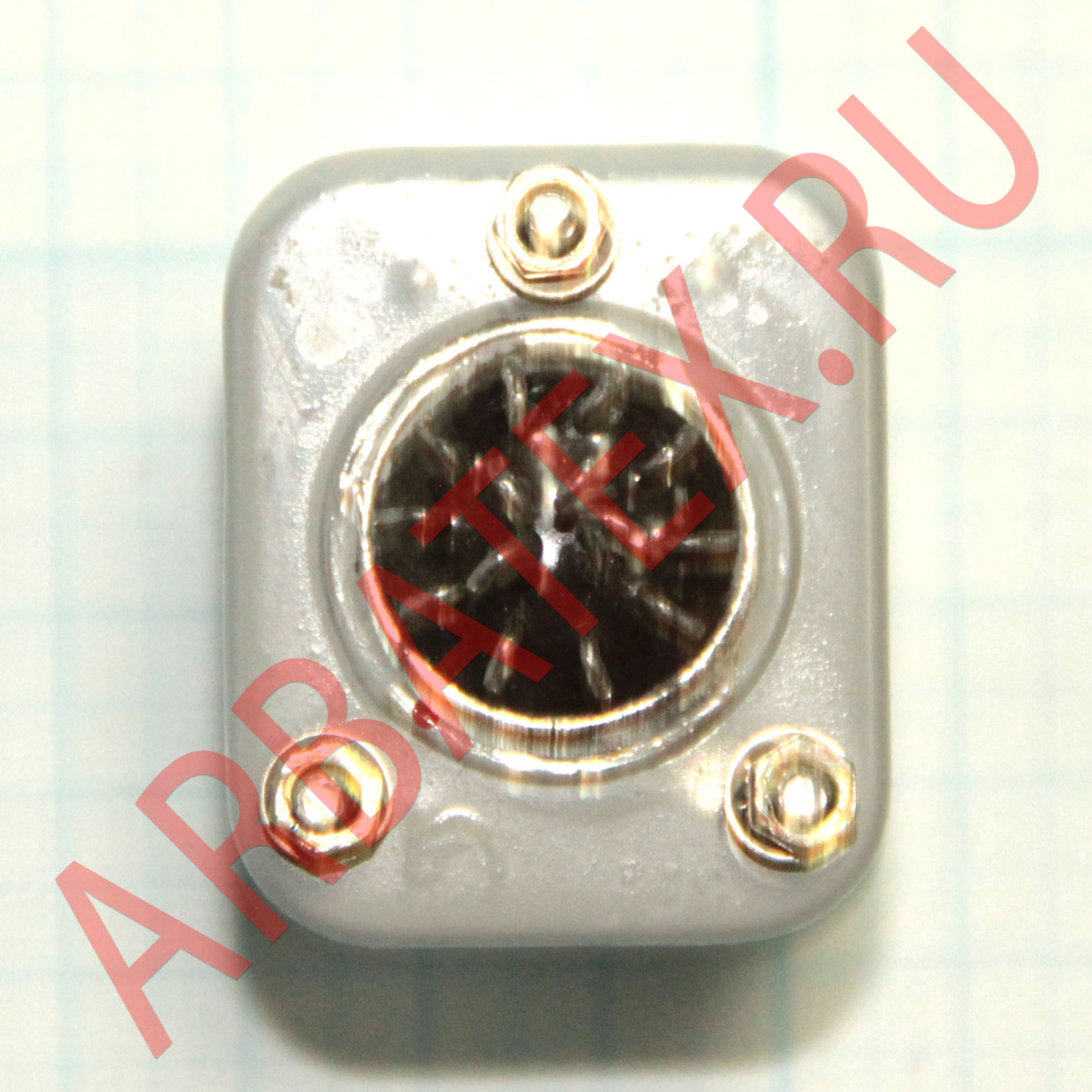

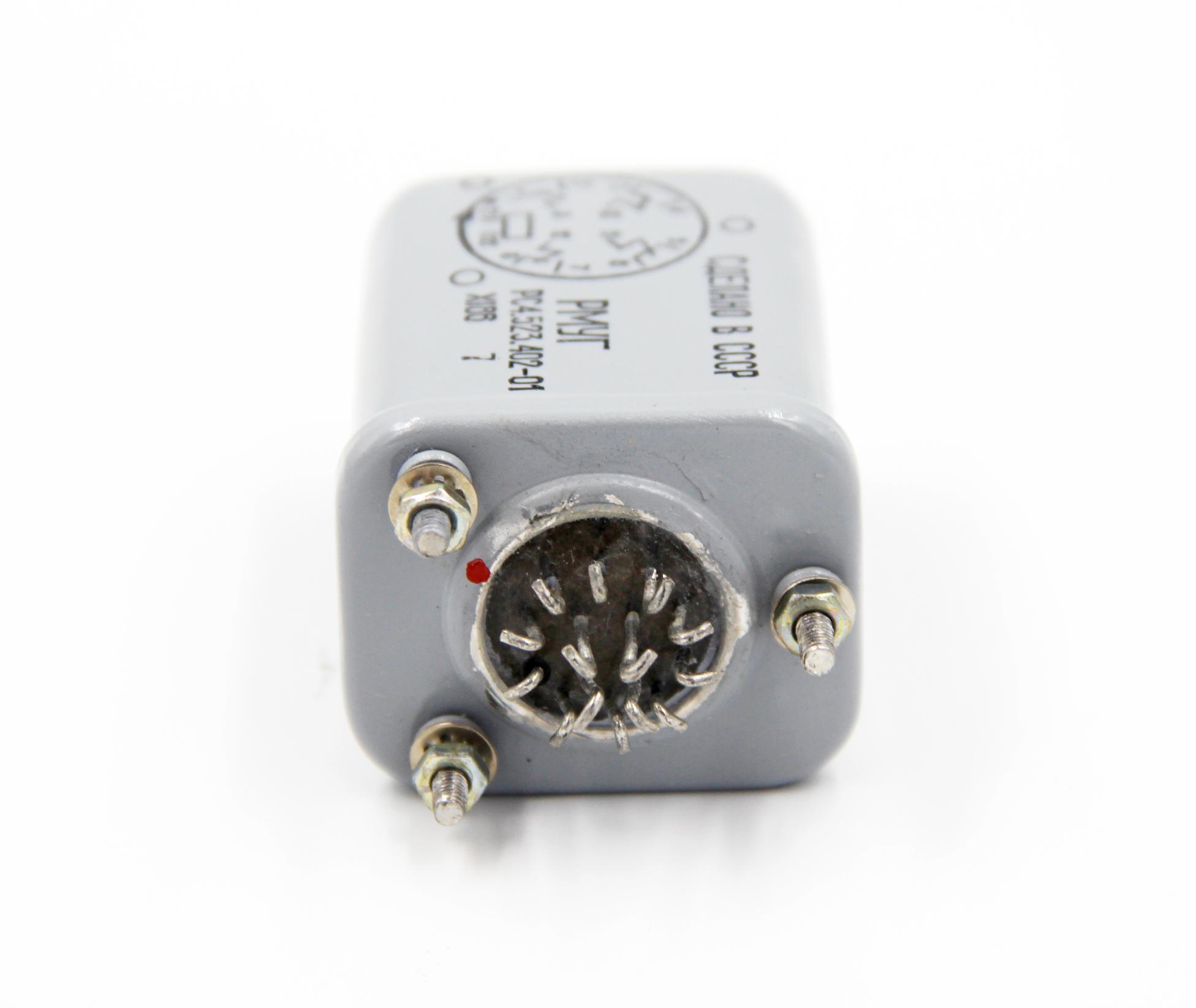

РМУГ РС4.523.402-01

Описание

РМУГ РС4.523.402-01 реле электромагнитное постоянного тока применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.

Параметры и характеристики

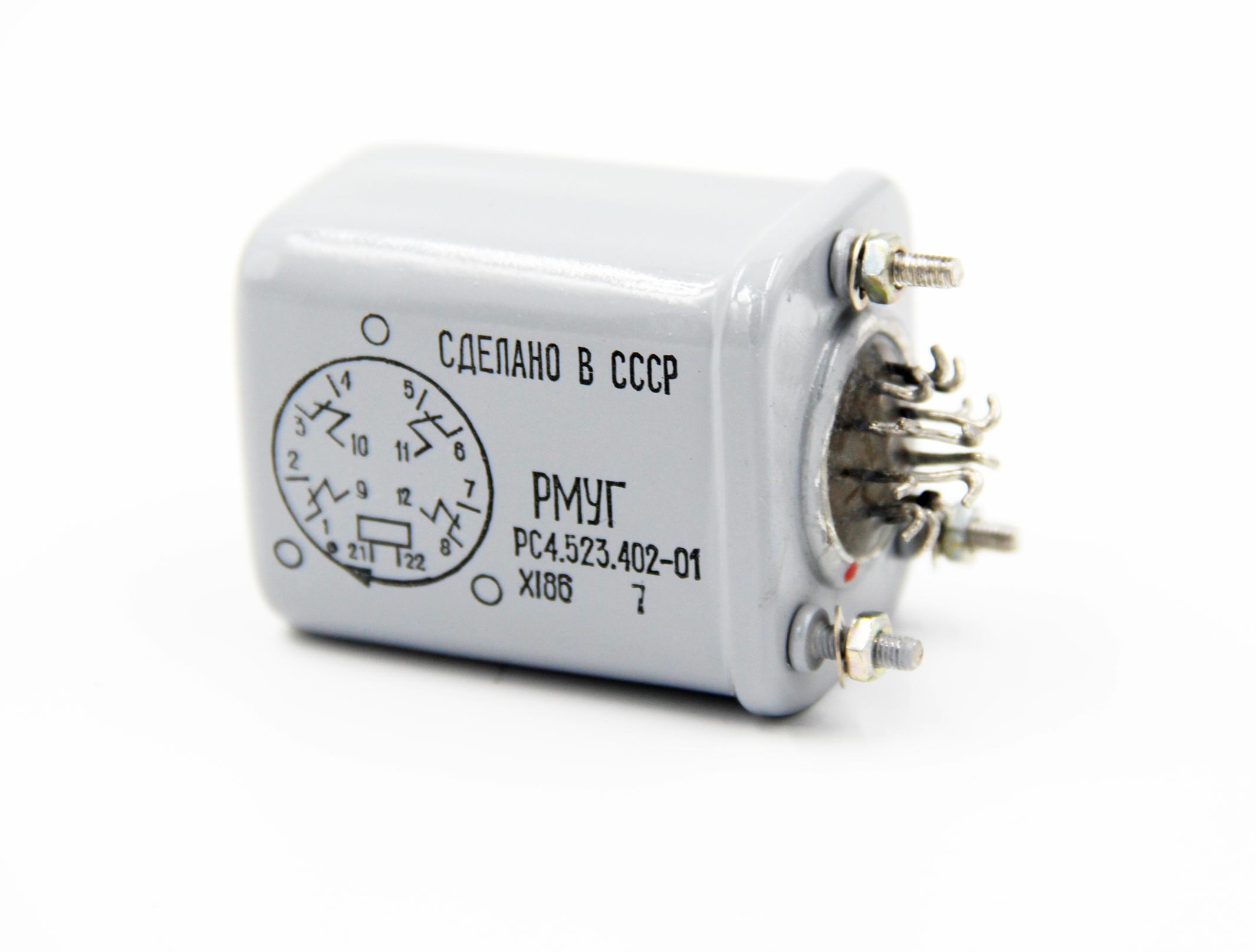

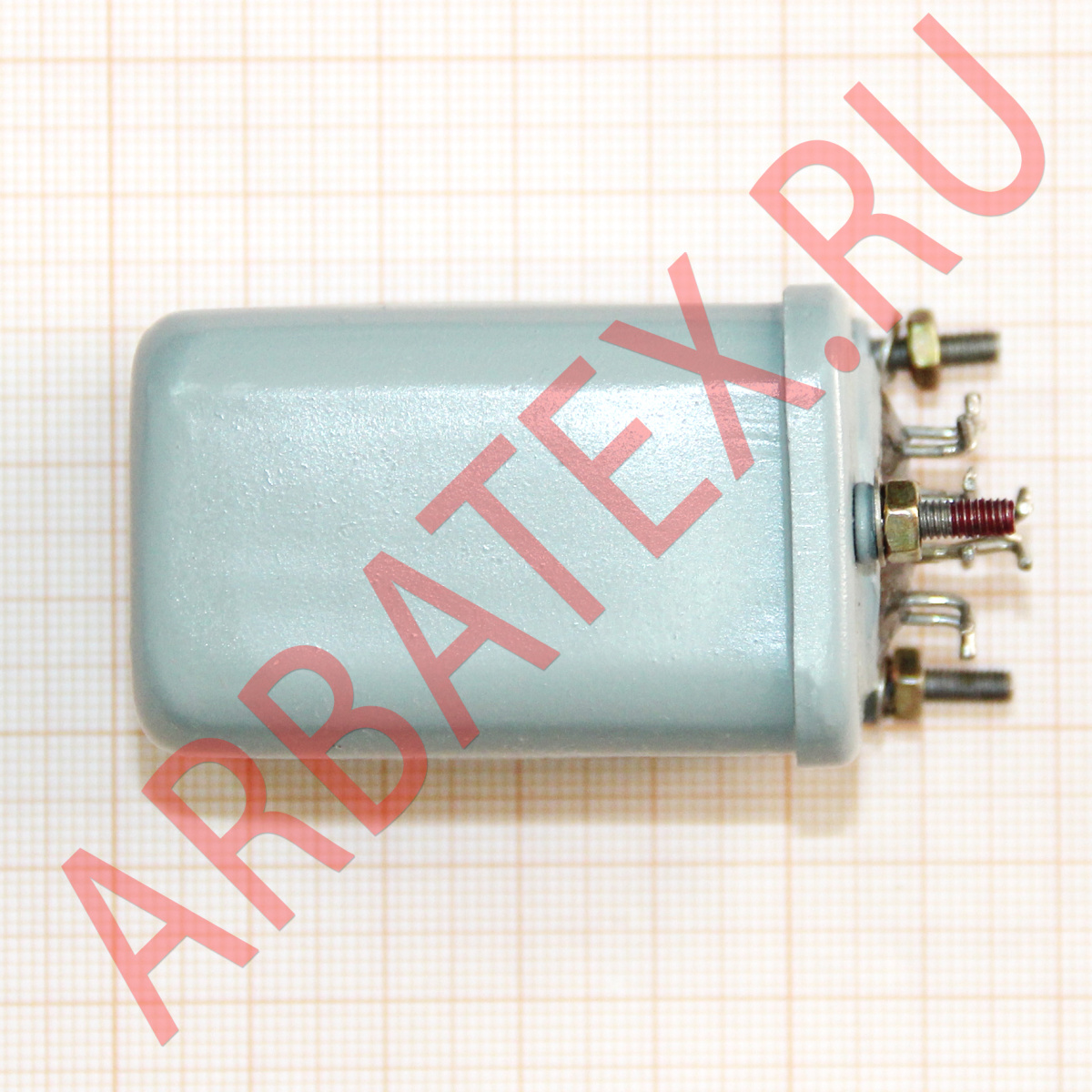

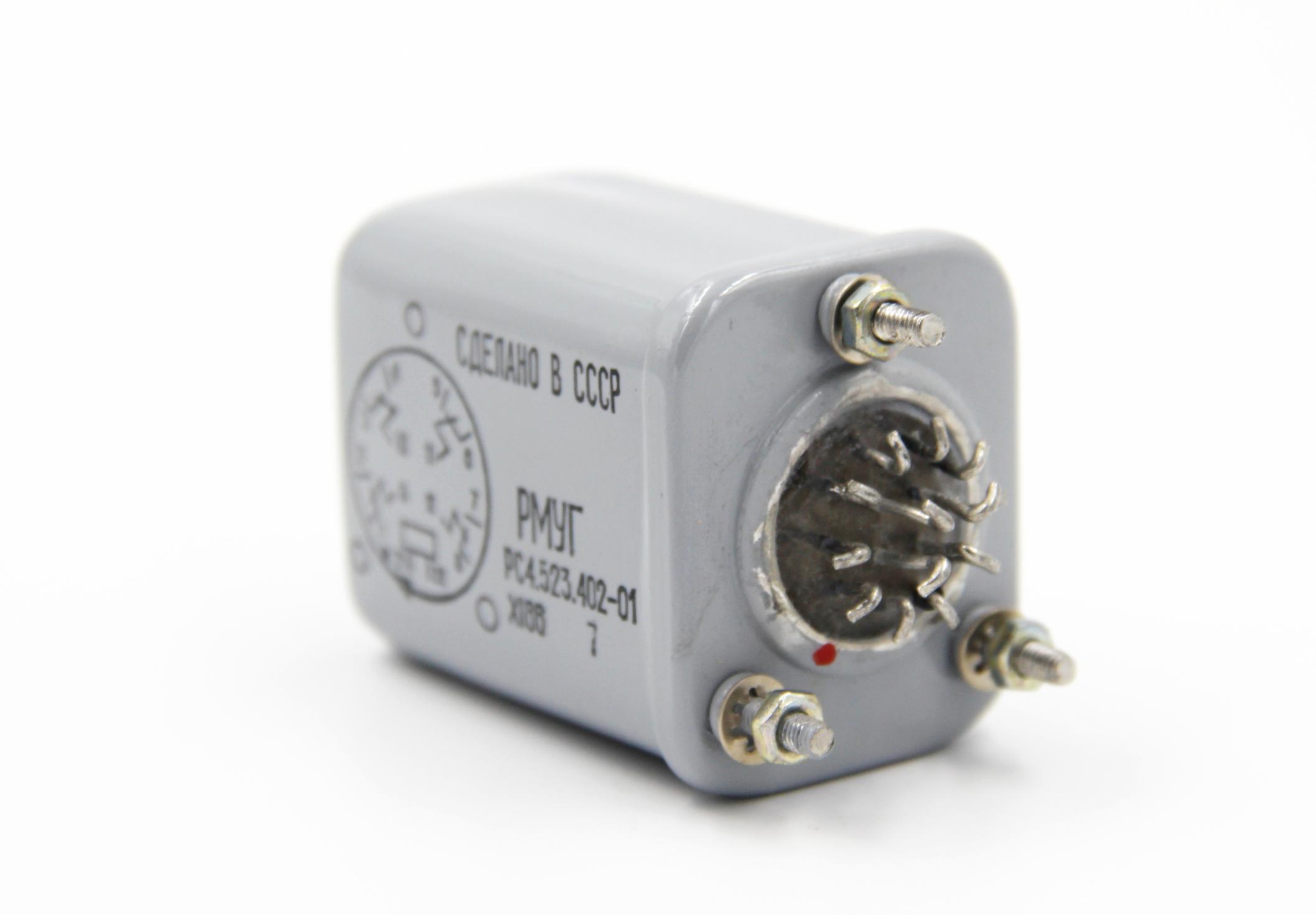

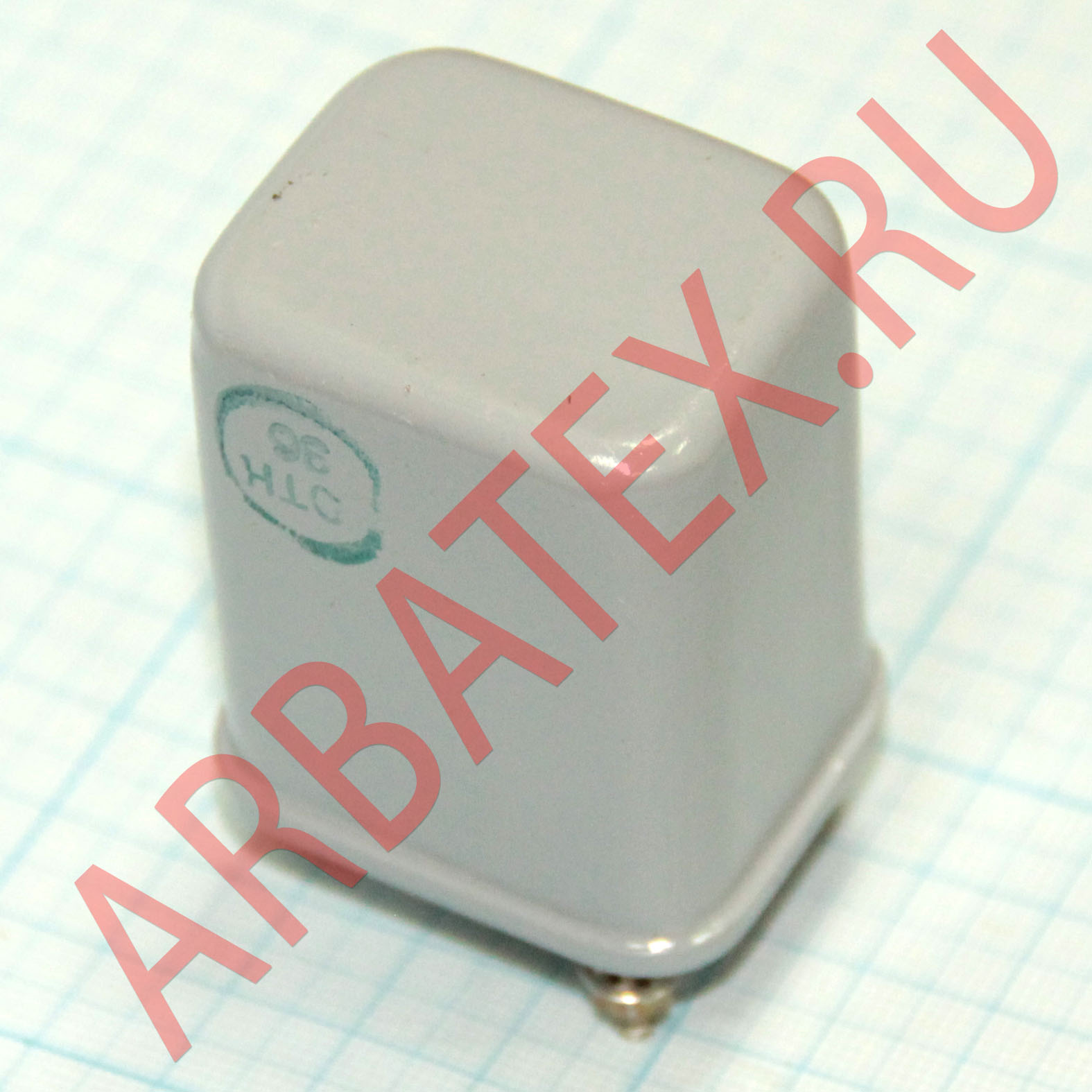

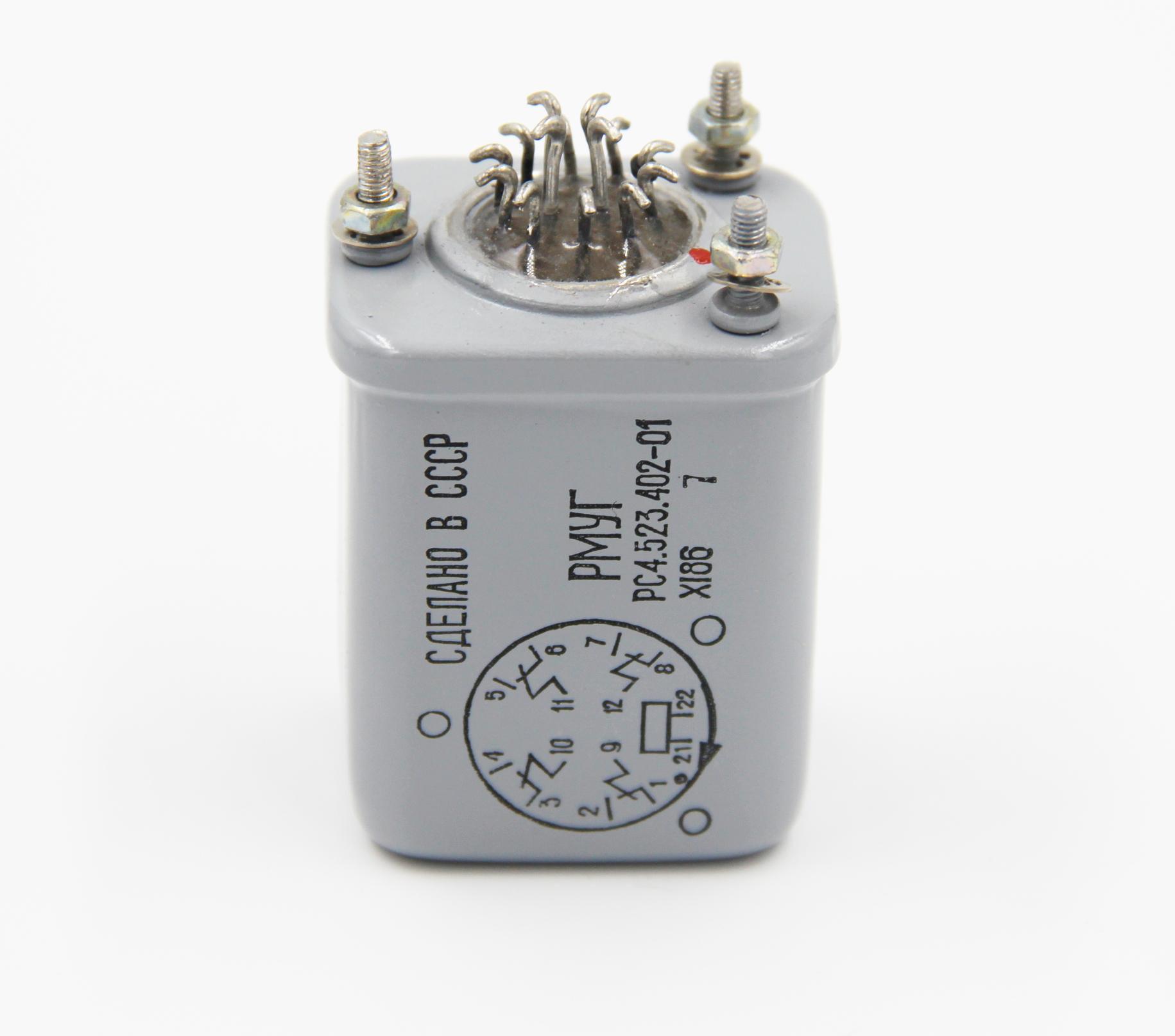

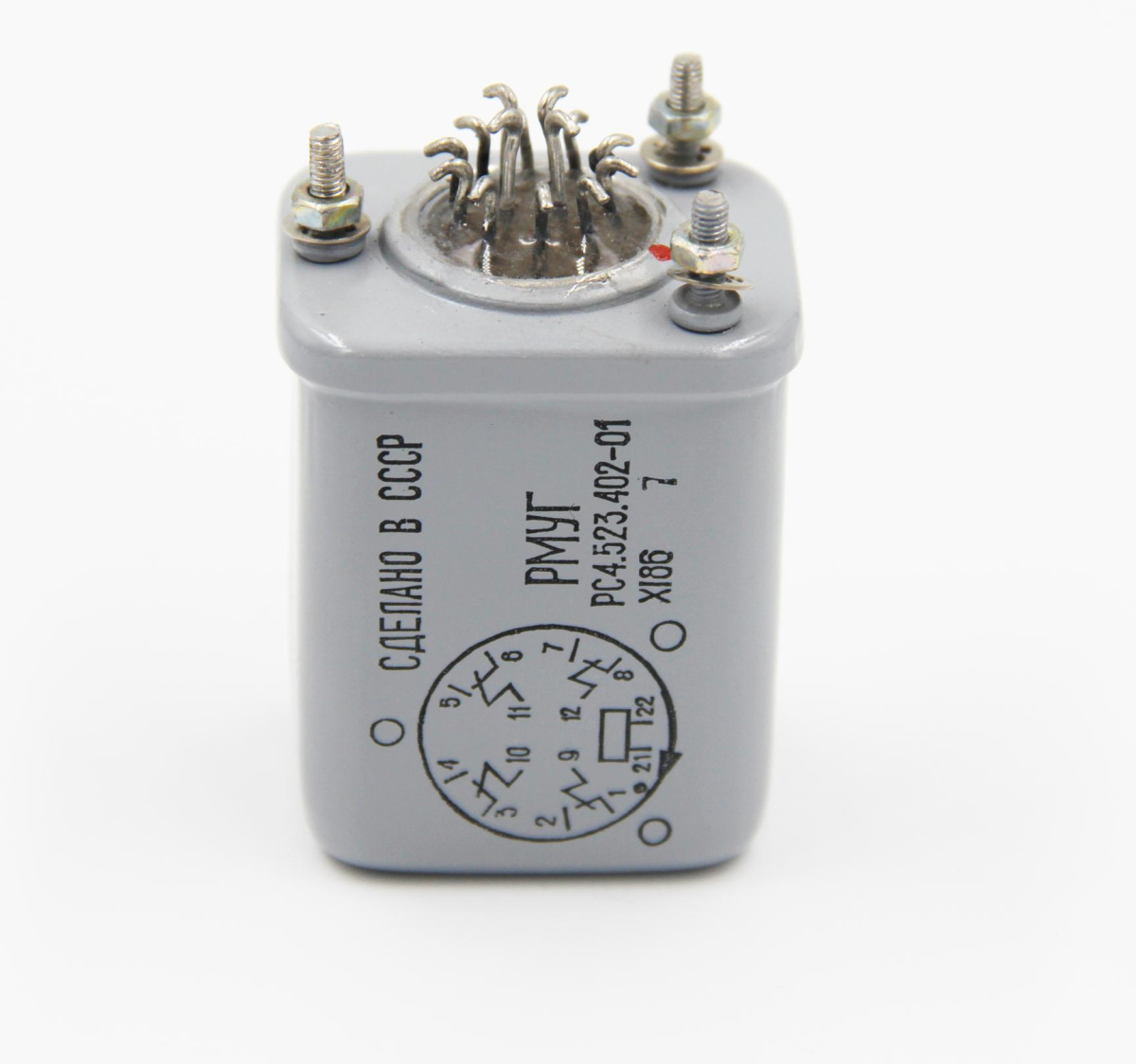

Реле РМУГ РС4.523.402-01 герметичное, одностабильное, питаемое постоянным током, предназначено для коммутации электрических цепей постоянного и переменного тока частотой 50-400 Гц.
Соответствует требованиям ГОСТ 16121-79 и техническим условиям РС0.452.012ТУ.

Технические характеристики.
Ток питания обмотки - постоянный.
Сопротивление изоляции между токоведущими элементами, токоведущими элементами и корпусом, МОм, не менее:
    - в нормальных климатических условиях ...... 5000
    - в условиях повышенной влажности ...... 100
    - при максимальной температуре ...... 100
Испытательное переменное напряжение между токоведущими элементами, токоведущими элементами и корпусом, В:
    - в нормальных климатических условиях ...... 750
    - в условиях повышенной влажности ...... 600
Температура окружающей среды ...... от -60 и +85 °С.
Повышенная относительная влажность ...... до 98% при температуре +35 °С.
Атмосферное давление ...... от 666 до 103,9-10 Па.

Требования к надежности.
Срок службы и срок сохраняемости реле в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру (ЗИП) - 12 лет.
