Описание Реле РЭН-32 РФ4.519.021-01.02

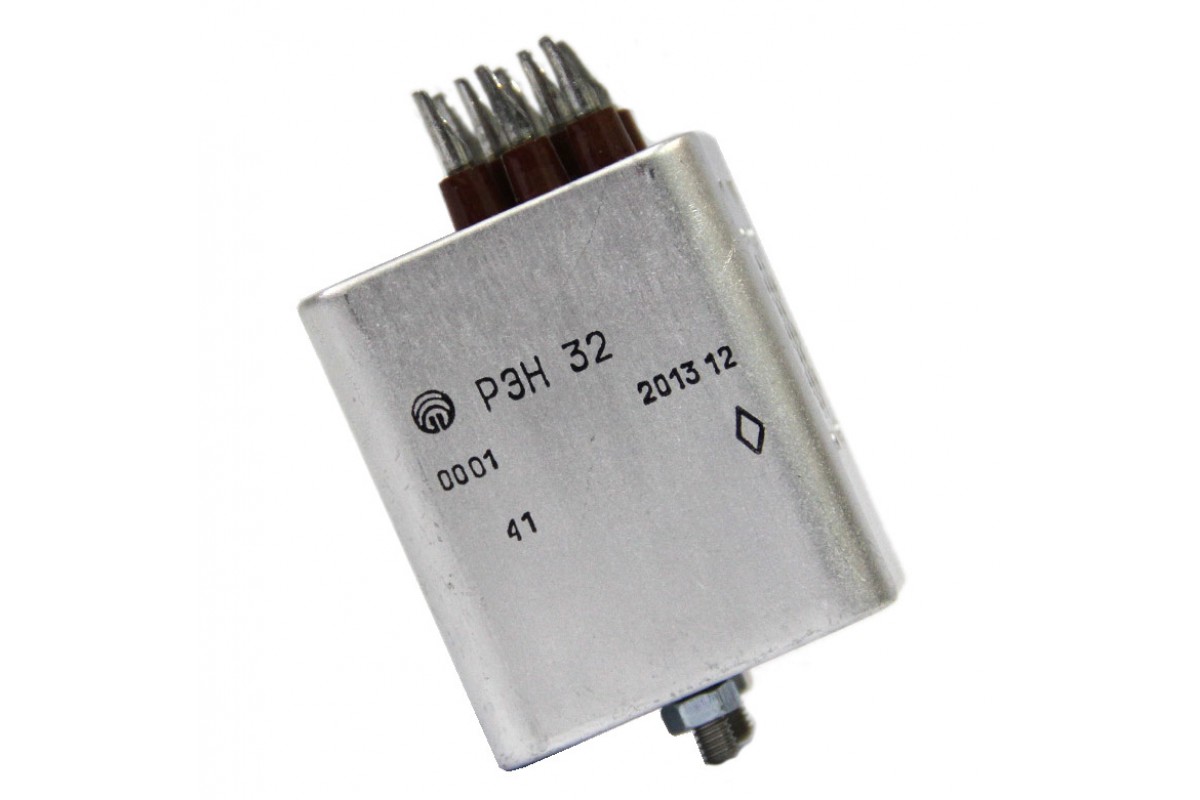

 РЭН-32 РФ4.519.021-01.02 реле электромагнитное слаботочное зачехленное, двухпозиционное, одностабильное, с двумя переключающими контактами применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.

Параметры и характеристики Реле РЭН-32 РФ4.519.021-01.02:

Коммутируемые токи - от 0,01 А до 2 А.
Напряжение коммутации - от 12 В до 250 В.
Ток:
- срабатывания - не более 2700 мА;
- отпускания - не менее 4,9 мА.
Максимально допустимый ток в обмотке:
- продолжительный - от 21,5 мА до 4125 мА;
- кратковременный - от 23,5 мА до 4500 мА.
Частота срабатывания - не более 1 Гц.
Число коммутационных циклов - не более 25 000.
Сопротивление обмотки - от 0,18 Ом до 4025 Ом.
Сопротивление электрического контакта - не более 0,1 Ом.
Сопротивление изоляции РЭН-32 между токоведущими элементами, между токоведущими элементами и корпусом:
- в нормальных климатических условиях (обмотка обесточена) - не менее 200 МОм;
- в условиях повышенной влажности между контактами, между контактами и корпусом - не менее 10 МОм;
- в условиях повышенной влажности между обмоткой и корпусом - не менее 5 МОм;
- при максимальной повышенной температуре (после выдержки обмотки под рабочим напряжением) - не менее 20 МОм.
Ток питания обмотки - постоянный.
Срок сохраняемости - 12 лет.
Габаритные размеры - 73,5×43,5×30,5 мм.
Масса - не более 130 г.
Температура среды - от -60° С до +85° С.
