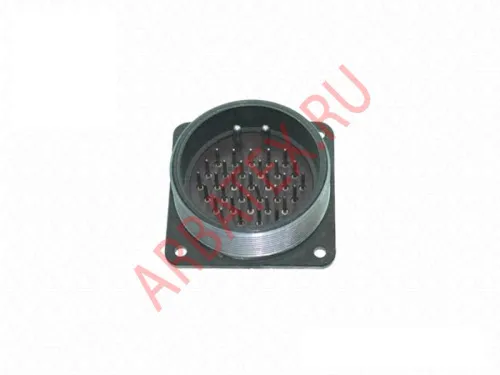

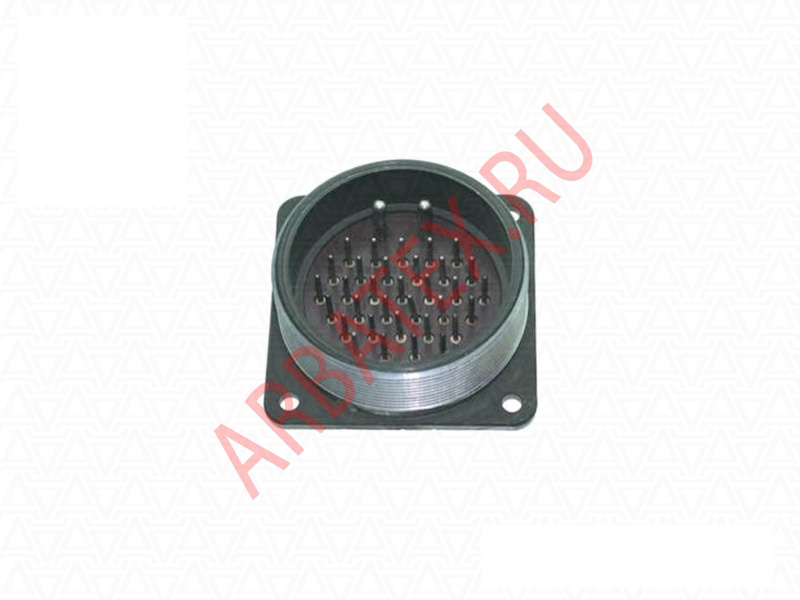

ШР55П32ЭШ3

Разъемы серии ШР (Штепсельные Разъемы) — это отечественные электрические соединители общего назначения, широко используемые в различных отраслях, включая военную технику, авиацию, промышленное оборудование и железнодорожный транспорт. Они известны своей надежностью, устойчивостью к вибрациям и механическим воздействиям.

Расшифровка маркировки ШР55П32ЭШ3


* ШР: Обозначение серии разъема — Штепсельный Разъем.
* 55: Это число указывает на размер корпуса разъема. В данном случае, "55" соответствует диаметру контактной группы или условному размеру корпуса. Чем больше число, тем крупнее разъем и, как правило, тем большее количество контактов он может вмещать или большую мощность пропускать.
* П: Обозначает тип корпуса разъема.
* П — Прямая вилка (штыревой разъем). Это указывает на конструкцию, при которой кабель подключается под прямым углом к плоскости монтажа или направлению соединения.
* 32: Указывает на количество контактов в разъеме. В данном случае, разъем ШР55П32ЭШ3 имеет 32 электрических контакта.
* Э: Обозначает тип покрытия контактов.
* Э — указывает на покрытие контактов серебром. Серебрение обеспечивает хорошее электрическое сопротивление и устойчивость к окислению, что важно для надежного соединения.
* Ш: Указывает на тип ответной части разъема.
* Ш — Штыревая часть (вилка). Это означает, что данный разъем является вилкой со штыревыми контактами.
* 3: Обозначает конструктивное исполнение или наличие дополнительных элементов. В зависимости от производителя и конкретного стандарта, эта цифра может указывать на:
* Наличие гайки для крепления кабеля или определенный тип кабельного ввода.
* Особенности монтажа.
* Климатическое исполнение (хотя обычно это указывается отдельными буквами, например, "УХЛ").

Характеристики и применение

Исходя из расшифровки, ШР55П32ЭШ3 представляет собой:

* Назначение: Электрический соединитель для цепей постоянного и переменного тока.
* Тип: Круглый, многоконтактный, сочленяется с соответствующей розеткой.
* Корпус: Обычно металлический (сплавы алюминия), что обеспечивает механическую прочность и экранирование.
* Количество контактов: 32 контакта, что позволяет передавать множество сигналов или силовых цепей.
* Тип контактов: Штыревые, с серебряным покрытием.
* Применение: Широко используются в условиях, требующих повышенной надежности, устойчивости к вибрациям, ударам и агрессивным средам. Частые области применения:
* Авиационная и космическая техника.
* Военная и специальная техника.
* Промышленное оборудование, станки.
* Железнодорожный и автомобильный транспорт.

Дополнительная информация

* Рабочее напряжение: Зависит от конкретной спецификации, но обычно от 250 В до 700 В.
* Рабочий ток: Зависит от диаметра контактов, обычно от нескольких ампер до десятков ампер на контакт.
* Температурный диапазон: Часто работают в широком диапазоне температур, например, от -60°C до +100°C.
* Степень защиты: Могут иметь различную степень защиты от пыли и влаги (например, IP65/IP67 в сочлененном состоянии).
