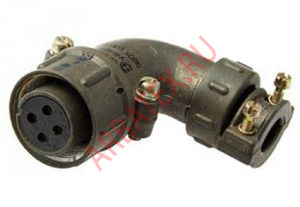

СШР28У4ЭШ3 розетка кабельная

Негерметичные соединители СШР состоят из двух частей: вилки и розетки. Вилки и розетки могут быть как приборными, так и кабельными. Герметичные соединители СШРГ состоят из двух частей: вилки и розетки. Вилки и розетки могут быть только приборными. Приборная часть соединителей изготавливается без патрубка, кабельная – с прямым или угловым патрубком. Сочленение соединителей – резьбовое, поляризация корпусов одношпоночная. Соединители СШРГ герметичные приборные вилки (розетки) сочленяются с розетками (вилками) СШР или 2РТТ (для корпусов Ø20, 28 с количеством контактов 7), выпускаемых по техническим условиям ГЕ0.364.120ТУ.

Структура условного обозначения: СШР28У4ЭШ8
СШР ― тип соединителя;
28 ― условный размер корпуса;
У ― конструктивное исполнение:
          для приборной части: П ― без патрубка;
          для кабельной части: П ― с прямым патрубком; У ― с угловым патрубком;
4 ― количество контактов;
Э ― вид гайки патрубка: Э ― для экранированного кабеля;
Ш ― вид контактов:
          для приборной части: Г ― розетка, Ш ― вилка;
          для кабельной части: Ш ― розетка, Г ― вилка;
8 ― обозначение сочетания контактов (условное число);
Н - покрытие никель.

Общие технические характеристики разъемов типа СШР(Г)
