Описание:

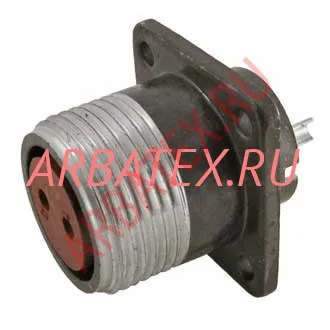

Разъем ШР20П2НГ6 - принадлежит к серии ШР и имеет блочный корпус. Диаметр посадочного отверстия разъема 20 мм, а так же диаметр контактов 1,5 мм. Максимальное рабочее напряжение данные разъемы выдерживают до 850 В. Разъем ШР20П2НГ6 имеет 2 контактов и относится к розеткам.
Также ШР20П2НГ6 относят в группу цилиндрических, низкочастотных разъемов которые выполнены из специального сплава алюминия АЛ-11. Изолятор на который посажены контакты разъема выполнен из пресс материала АГ-4.
Разъемы серии ШР могут иметь на корпусе некоторую другую маркировку, отличающуюся от заданной на несколько букв или цифр. Это связано с самим производством этих разъемов - корпуса, головы могут быть переставлены на другие разъемы.
Важно: при выборе ответной части разъема нужно знать, что кабельную розетку нельзя соединить с кабельной вилкой или же наоборот блочную вилку с блочной розеткой. Соединение выполняется только с кабельным и блочным разъемом.
Более подробные характеристики и параметры Вы можете посмотреть ниже.
Параметры разъема ШР20П2НГ6:
- Максимальное рабочее напряжение ...... 850 В
- Сопротивление изоляции ...... не менее 1000 МОм
- Количество сочленений ...... расчленений 500
- Интервал рабочих температур ...... от -60 до +100°С
- Минимальная наработка ...... 5000 часов
- Срок сохраняемости ...... 25 лет
Обозначение разъема ШР20П2НГ6:
ШР – Тип разъема - соединитель электрический низкочастотный цилиндрический негерметичный для соединения длинных электрических цепей.
20 - условный размер корпуса;
П - конструктивное исполнение: для приборной части: П - без патрубка; для кабельной части: П - с прямым патрубком; У - с угловым патрубком;
2 - количество контактов;
Н - вид гайки патрубка: Э - для экранированного кабеля;
Г - вид контактов: для приборной части: Г - розетка, Ш - вилка; для кабельной части: Ш - розетка, Г - вилка;
6 - обозначение сочетания контактов (условное число).

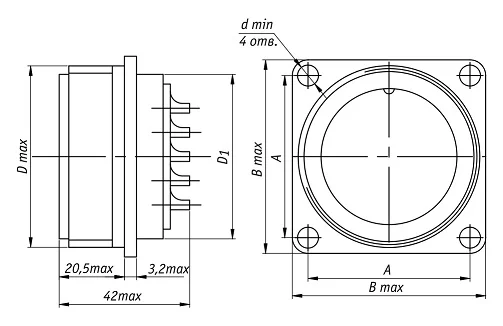

Установочные размеры:
Условный размер:32 мм
А - 22±0,1 мм
В - 30 мм
D - 20 мм
D1 - М24x1,5 мм
d - 3,2 мм
Кабельная вилка (розетка) конструктивно состоит из: 1 - корпуса, 2,3 - изоляторов, 4 - гнезд (штырей), 5 - пружинного кольца, 6 - накладной гайки, 7 - разъемного патрубка, 8 - винта, 9 - гайки для крепления кабеля.
Приборная вилка (розетка) конструктивно состоит из: 1 - корпуса c фланцем, 2,3 - изоляторов, 4 - гнезд (штырей), 5 - пружинного кольца.
