СШРГ20П3ЭШ7 вилка

СШРГ20П3ЭШ7 вилка

Характеристики

СШРГ
Вилка
3
на блок
20
48Q0V69UD

Описание

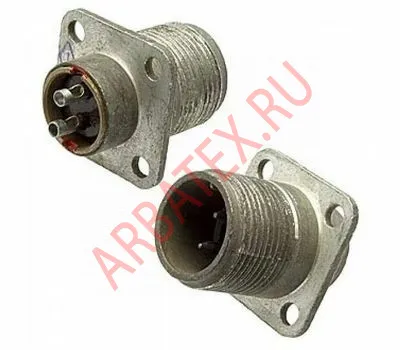

Описание разъема СШРГ20П3ЭШ7:



Соединитель СШРГ20П3ЭШ7 цилиндрический низкочастотный негерметичный предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В.
Соединитель СШРГ20П3ЭШ7 имеет два контакта, диаметром в 1мм которые в свою очередь имеют серебрянное напыление.
СШРГ20П3ЭШ7 выполнен из металла и служит для блочного соединения. Соединение происходит с помощью резьбы.
Максимальное напряжения для соединителя СШРГ20П3ЭШ7 - 850В.
Такой соединитель можно встретить на многих измерительных приборах, а также в радиоаппаратуре.


Параметры разъема СШРГ20П3ЭШ7:



- Сопротивление контактов ..... не более 1,3 мОм
- Сопротивление изоляции ..... не менее 5000 МОм
- Максимальная токовая нагрузка на одиночный контакт ..... 35 А
- Количество сочленений–расчленений ..... 500
- Интервал рабочих температур ..... от -60 до +70°С
- Минимальная наработка ..... 1000 часов
- Срок сохраняемости ..... 25 лет

Обозначение разъема СШРГ20П3ЭШ7:



СШРГ - тип соединителя;
20 - условный размер корпуса;
П - конструктивное исполнение приборной части: П - без патрубка;
Э - вид гайки патрубка: в приборном соединителе без патрубка гайка для крепления кабеля отсутствует;
3 - количество контактов;
Ш - вид контактов: Г - розетка, Ш - вилка;
7 - обозначение сочетания контактов (условное число).
