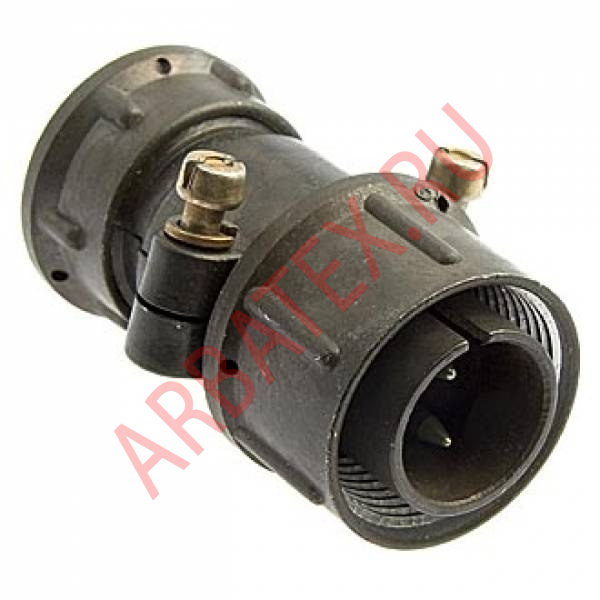

СШР20П2ЭГ6 вилка

СШР20П2ЭГ6 вилка

Характеристики

СШР
Розетка
2
на блок
20
48Q0V69KN

Описание

Описание разъема СШР20П2ЭГ6:



Соединитель СШР20П2ЭГ6 вилка цилиндрический низкочастотный негерметичный предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В.
Соединитель СШР20П2ЭГ6 имеет два контакта, диаметром в 1мм которые в свою очередь имеют серебрянное напыление.
СШР20П2ЭГ6 выполнен из металла и служит для блочного соединения. Соединение происходит с помощью резьбы.
Максимальное напряжения для соединителя СШР20П2ЭГ6 - 850В.
Такой соединитель можно встретить на многих измерительных приборах, а также в радиоаппаратуре.


Параметры разъема СШР20П2ЭГ6:



- Сопротивление контактов ..... не более 1,3 мОм
- Сопротивление изоляции ..... не менее 5000 МОм
- Максимальная токовая нагрузка на одиночный контакт ..... 35 А
- Количество сочленений–расчленений ..... 500
- Интервал рабочих температур ..... от -60 до +70°С
- Минимальная наработка ..... 1000 часов
Сопротивление изолятора не менее,МОм: 1000

Обозначение разъема СШР20П2ЭГ6:



СШР - тип соединителя;
20 - условный размер корпуса;
П - конструктивное исполнение: для приборной части:
П - без патрубка; для кабельной части: П - с прямым патрубком; У - с угловым патрубком;
Э - вид гайки патрубка: Э - для экранированного кабеля;
2 - количество контактов;
Г - вид контактов: для приборной части: Г - розетка,
Ш - вилка; для кабельной части: Ш - розетка, Г - вилка;
6 - обозначение сочетания контактов (условное число).
