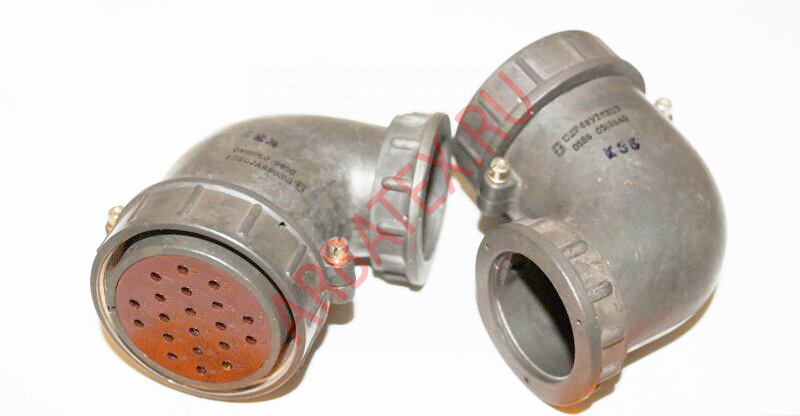

СШР48У20ЭШ2 розетка

Описание разъема СШР60У50ЭГ3:

Соединитель СШР60У50ЭГ3 вилка предназначен для работы в электрических цепях постоянного, переменного (частотой до 3МГц) токов при напряжении до 850В.
Соединитель СШР60У50ЭГ3 имеет два контакта, диаметром в 1мм которые в свою очередь имеют серебрянное напыление.
СШР60У50ЭГ3 выполнен из металла и служит для блочного соединения. Соединение происходит с помощью резьбы.
Максимальное напряжения для соединителя СШР60У50ЭГ3 - 850В.
Такой соединитель можно встретить на многих измерительных приборах, а также в радиоаппаратуре.

Параметры разъема СШР60У50ЭГ3:

- Сопротивление контактов ..... 1мОм
- Сопротивление изоляции ..... не менее 5000 МОм
- Количество сочленений–расчленений ..... 500
- Интервал рабочих температур ..... от -60 до +70°С
- Минимальная наработка ..... 1000 часов
- Срок сохраняемости ..... 25 лет

Обозначение разъема СШР60У50ЭГ3:

СШР - тип соединителя;
60 - условный размер корпуса;
У - конструктивное исполнение: для приборной части: П - без патрубка; для кабельной части
П - с прямым патрубком; У - с угловым патрубком;
Э - вид гайки патрубка: Э - для экранированного кабеля;
50 - количество контактов;
Г - вид контактов: для приборной части: Г - розетка, Ш - вилка; для кабельной части: Ш - розетка, Г - вилка;
3 - обозначение сочетания контактов (условное число).
