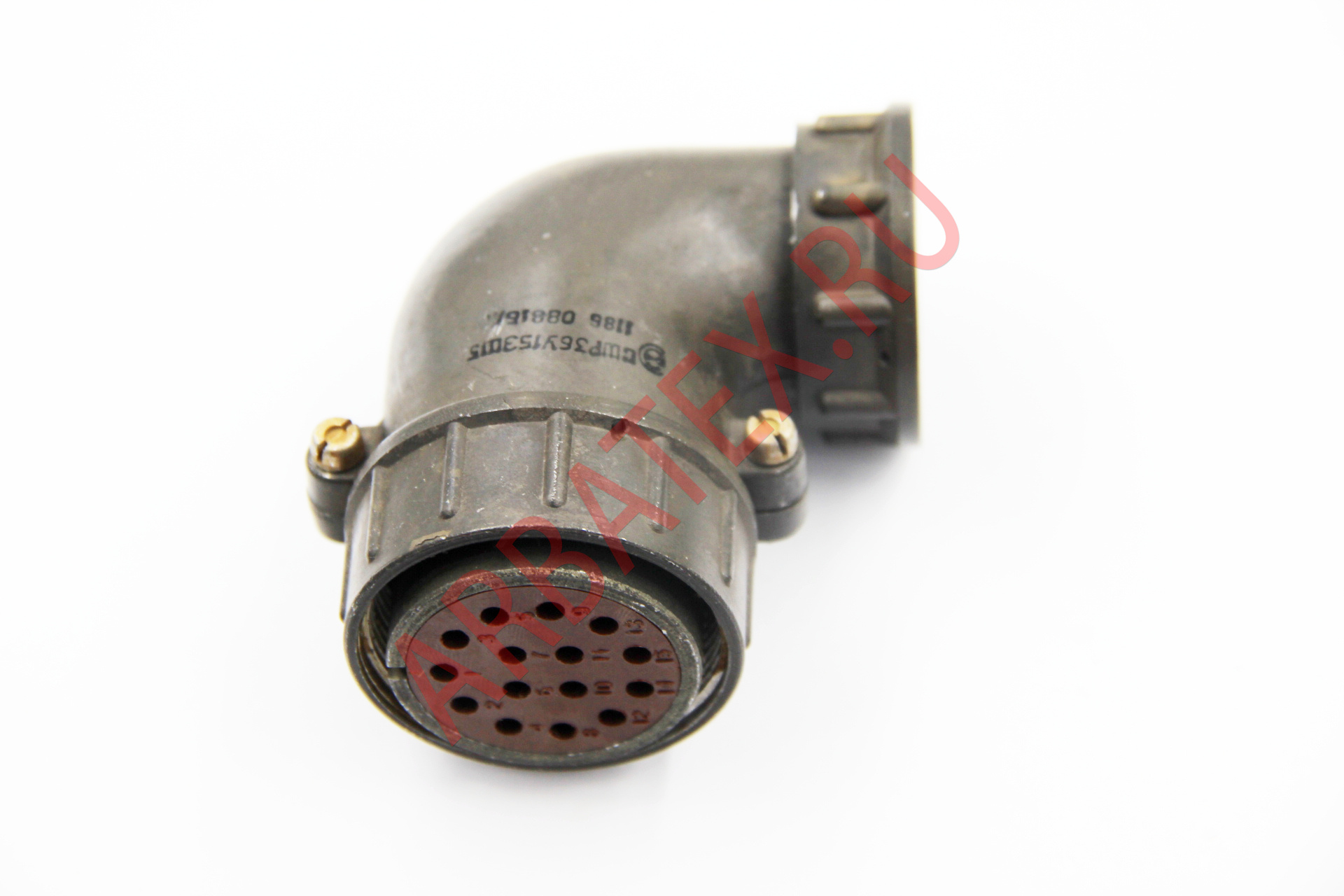

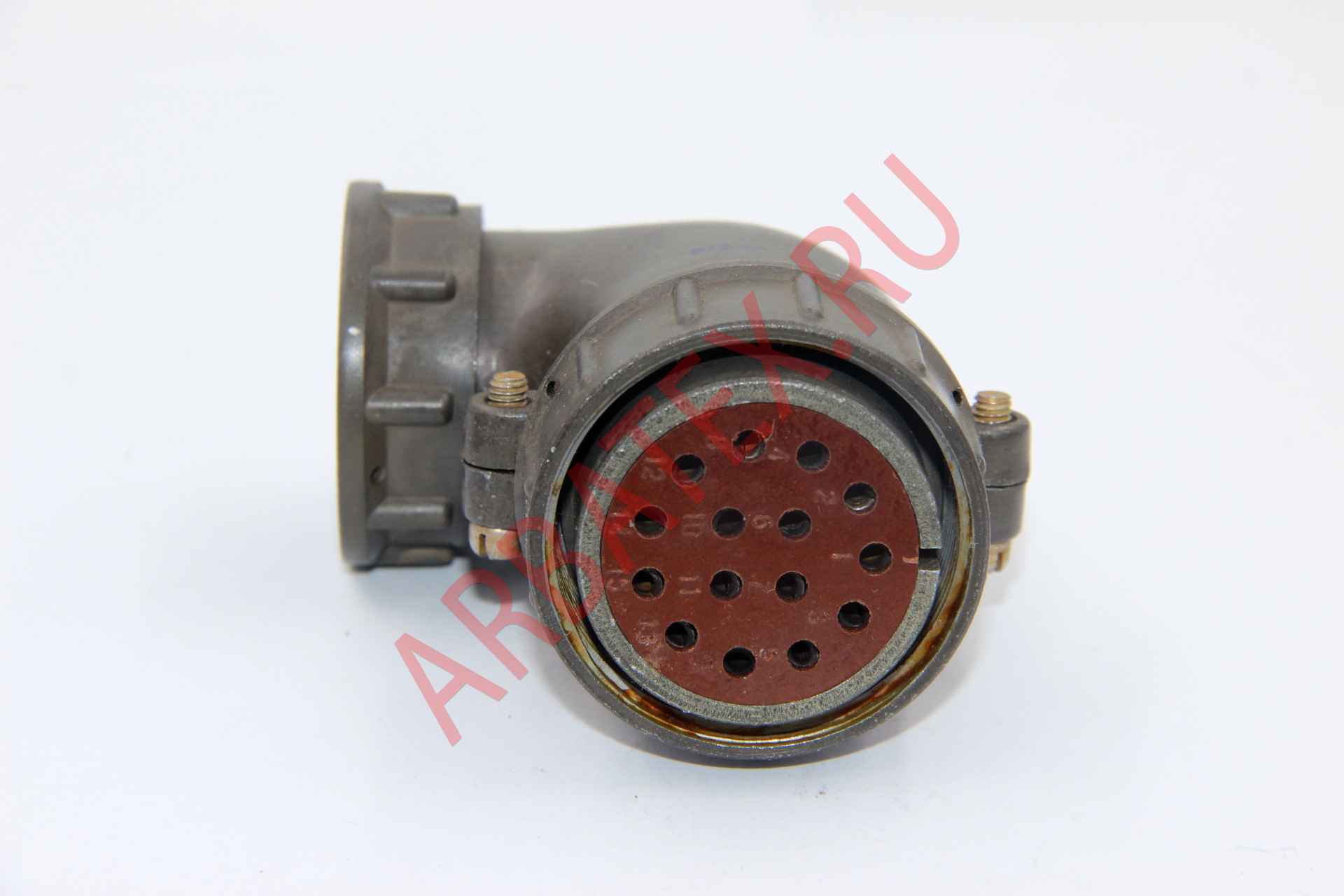

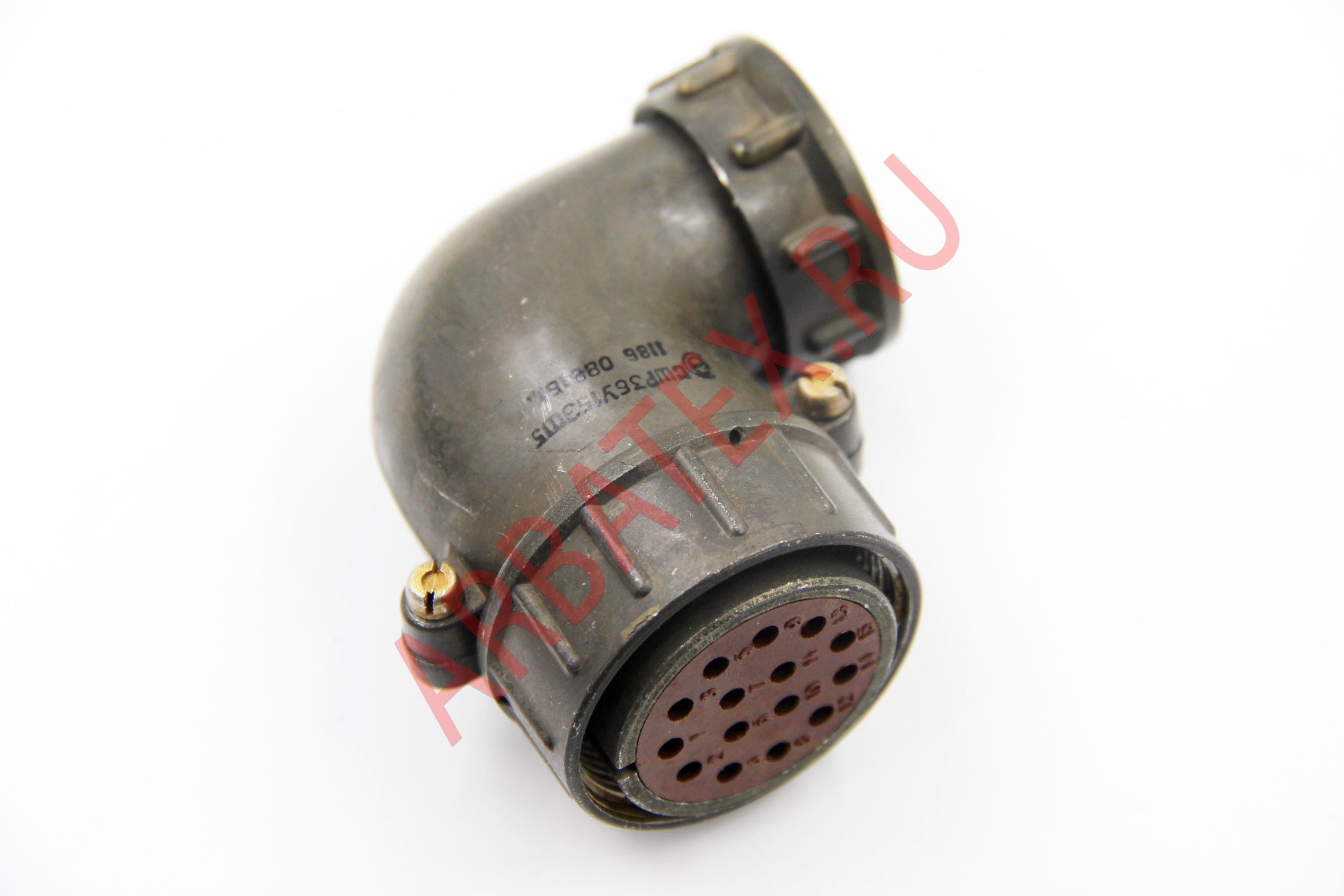

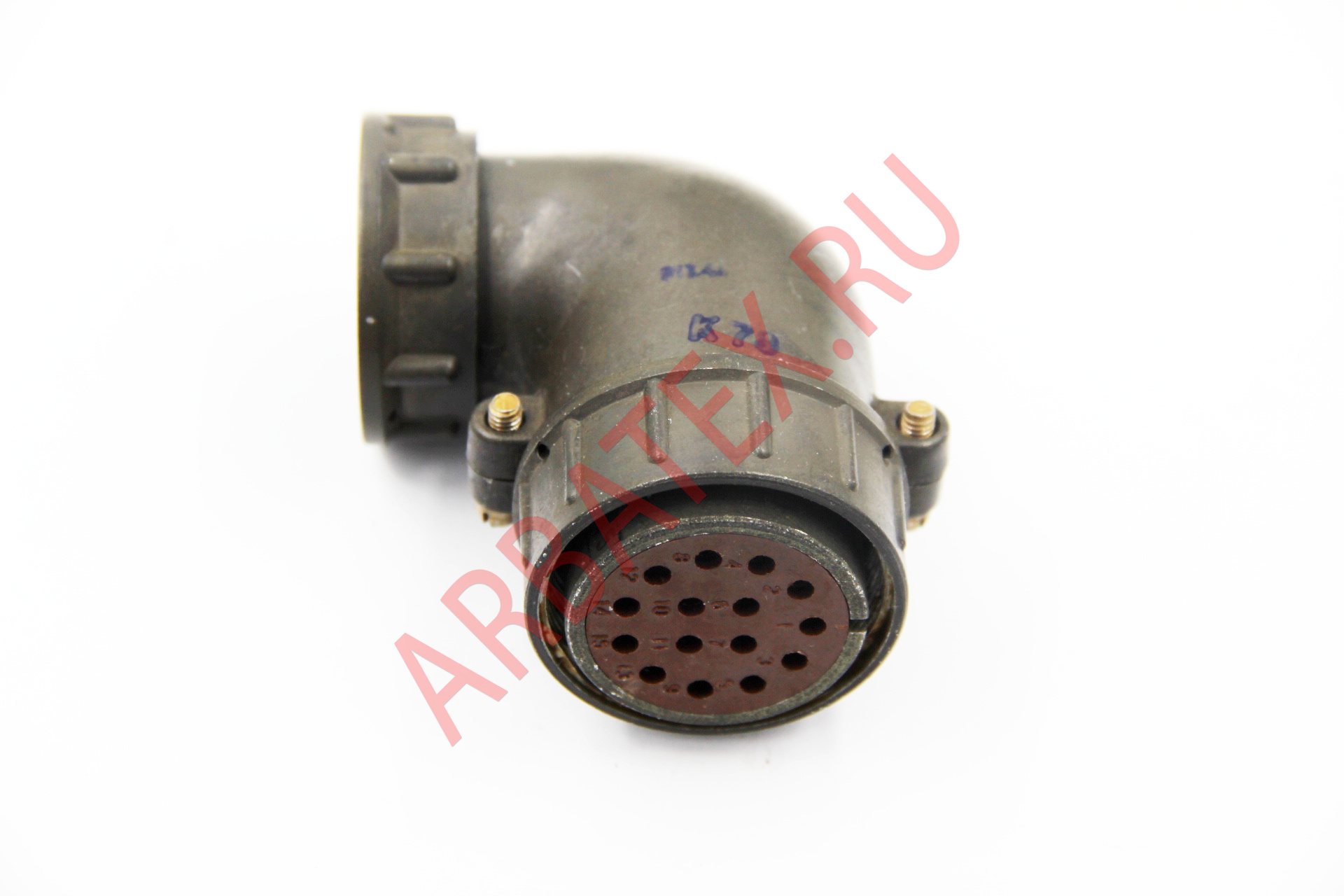

СШР36У15ЭШ5 розетка

СШР36У15ЭШ5 розетка

Характеристики

СШР
Вилка
15
на блок
36
48Q0V69QY

Описание

Описание разъема СШР36У15ЭШ5:



Соединитель СШР36У15ЭШ5 цилиндрический низкочастотный негерметичный предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В.
Соединитель СШР36У15ЭШ5 имеет два контакта, диаметром в 1мм которые в свою очередь имеют серебрянное напыление.
СШР36У15ЭШ5 выполнен из металла и служит для блочного соединения. Соединение происходит с помощью резьбы.
Максимальное напряжения для соединителя СШР36У15ЭШ5 - 850В.
Такой соединитель можно встретить на многих измерительных приборах, а также в радиоаппаратуре.


Параметры разъема СШР36У15ЭШ5:



- Сопротивление контактов ..... не более 1,3 мОм
- Сопротивление изоляции ..... не менее 5000 МОм
- Максимальная токовая нагрузка на одиночный контакт ..... 35 А
- Количество сочленений–расчленений ..... 500
- Интервал рабочих температур ..... от -60 до +70°С
- Минимальная наработка ..... 1000 часов
- Срок сохраняемости ..... 25 лет

Обозначение разъема СШР36У15ЭШ5:



СШР - тип соединителя;
36 - условный размер корпуса;
У - конструктивное исполнение: для приборной части: П - без патрубка; для кабельной части
П - с прямым патрубком; У - с угловым патрубком;
Э - вид гайки патрубка: Э - для экранированного кабеля;
15 - количество контактов;
Ш - вид контактов: для приборной части: Г - розетка, Ш - вилка; для кабельной части: Ш - розетка, Г - вилка;
5 - обозначение сочетания контактов (условное число).
