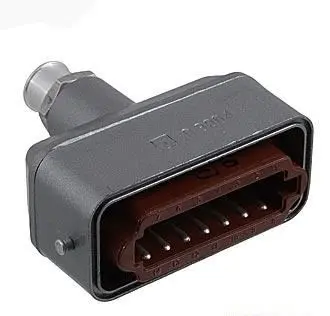

Описание разъема РШАГКП14-1
Соединители отечественные РШАГ, РШАВ, - это соединители отечественные которые используют для объемного монтажа типа A и выполнены чтобы работать в электрических цепях переменного (частота максимум в 3 мегагерца), а также постоянного и импульсного тока.
Абсолютно все розетки и вилки имеют оснащение стальными корпусами, на которых присутствуют замки, а также имеют угловые и прямые выходы кабеля.
В качестве закрепления кабеля в корпусе имеется втулка. Контакты покрыты либо серебром, либо олова-висмут. В частности исполнения климатического УХЛ, В.
Для того чтобы выполнять правильное фиксирование сочлененного положения, розетки оснащены специфическими зажимами. Также данные соединители, которые не имеют корпуса, предназначены как правило для осуществления наружнего монтажа, а соединители, которые оснащены корпусом – для внешнего монтажа. Также стоит заметить, что все соединители, которые имеют кабельные типы корпуса (кроме, проходных), как правило, делаются в пылезащищенных, а также влагозащищенных, (с прокладками имеющими уплотнение) корпусах и обязательно комплектуется различными стальными, а также пластиковыми типами заглушек.
Рабочее напряжение тока на каждый из контактов, A 6
Сопротивление контактов, Ом, не более 600
Рабочая сила напряжение (значение в амплитуде), В 0.01
Рабочие температуры, °С от -66 до 85
Рабочие температуры, °С от -66 до 85
Амплитуда ускорения при синусоидальной вибрации в диапазоне частот 1-200 Герц, g 10
Расшифровка условного обозначения разъема РШАГКП-14-1
РША
Г гнездовой контакт (розетка)
КП Тип кожуха - кабельная прямая часть
14 Количество контактов
1 Количество втулок в корпусе
