Описание товара:

Разъем 2РМ14КПН4Ш1В1 - принадлежит к серии 2РМ и имеет кабельный корпус. Диаметр посадочного отверстия разъема 14 мм, а так же диаметр контактов 1 мм. Максимальное рабочее напряжение данные разъемы выдерживают до 560 В, а токовая нагрузка до 7 А. Разъем  имеет 4 контакта и относится к вилкам.
Также соединители относят в группу цилиндрических, низкочастотных разъемов которые выполнены из специального сплава алюминия АЛ-11. Изолятор на который посажены контакты разъема выполнен из пресс материала АГ-4.
Характеристики:
Кол-во контактов разъема
4
Размер корпуса разъема
С этим товаром рекомендуем купить
Серия разъемов
750 руб. / шт Цена не является конечной и требует уточнения у менеджера.
Загрузка
Рассчитываем стоимость доставки
Пожалуйста подождите, рассчет займет немного времени

Описание товара

Общая информация о разъеме 2РМ14КПН4Ш1В1

Соединитель 2РМ14КПН4Ш1В1 относится к цилиндрическим низкочастотным кабельным разъемам серии 2РМ. Он разработан для соединения электрических цепей приборов, систем управления, датчиков температуры и прочего промышленного оборудования. Используется для передачи сигналов и напряжения в условиях, требующих повышенной надежности, теплостойкости и устойчивости к внешним воздействиям.

Разъем имеет кабельный корпус диаметром 14 мм (условный размер корпуса), что указано в маркировке. Коммутация обеспечивается четырьмя контактами, выполненными из металла с покрытием серебром. Такой тип покрытия применяется для обеспечения низкого переходного сопротивления и высокой устойчивости к коррозии. Покрытие контактов  - серебро обозначается литерой "В" в конце маркировки или золото буквой А. Диаметр контактов — 1 мм, что обеспечивает надёжную проводимость тока до 7 А при максимальном рабочем напряжении до 560 В.

Конструкция и технические параметры

Корпус разъема изготовлен из алюминиевого сплава АЛ-11, обладающего прочностью и устойчивостью к перепадам температур. Изолятор выполнен из пресс-материала АГ-4, что повышает электрическую прочность и устойчивость к влаге. Разъем 2РМ14КПН4Ш1В1 относится к типу "вилка" (Ш), поэтому требует использования ответной части — розетки. Вид корпуса: К — кабельный. Тип патрубка — П (прямой). Вид гайки патрубка — Н, что указывает на совместимость с неэкранированного кабеля.

Разъем устойчив к воздействию ударных нагрузок до 5000 м/с², а также выдерживает вибрации в диапазоне частот 1…5000 Гц и температурный режим от -60 до +100 °C. Он адекватно работает в условиях, где относительная влажность воздуха может достигать 98% при +40 °C. Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

  • Категория качества: «ОТК», «ВП», «ОС»
  • Максимальная рабочая частота: 3 МГц
  • Минимальная наработка: 1000 часов
  • Число сочленений/расчленений: до 500
  • Срок сохраняемости: 25 лет

Обозначение и расшифровка маркировки

Для корректного выбора аналогичных разъемов и ответных частей важно понимать логику условного обозначения:

  • 2РМ — тип соединителя: цилиндрический низкочастотный
  • 14 — условный размер корпуса
  • К — вид корпуса (кабельный)
  • П — прямой патрубок
  • Н — подходит для неэкранированного кабеля
  • 4 — количество контактов
  • Ш — вилка
  • 1 — обозначение сочетания контактов
  • В — покрытие контактов серебро

Назначение и области применения

Соединитель применяется в приборостроении, радиоэлектронике, на платах систем управления, в системах автоматического контроля и регулирования. Он используется для подключения промышленных датчиков, в том числе температуры, напряжения, механического перемещения, тока и давления. Также подходит для коммутации резисторов, конденсаторов и других компонентов в составе промышленных комплектующих.

Разъем рекомендован к установке на оборудование, эксплуатируемое в сложных условиях: при вибрации, перепадах температур, повышенной влажности. Он широко применяется в серийных и заказных электронных блоках, особенно в тех областях, где требуются устойчивость к воздействию внешней среды и минимальные потери сигнала.

Монтаж и эксплуатация

Чтобы гарантировать надежную работу, установка компонента 2РМ14КПН4Ш1В1 должна осуществляться квалифицированными специалистами. Процесс монтажа подразумевает разборку изделия, установку на кабель, закрепление с помощью гайки патрубка экранированного или неэкранированного кабеля и последующее соединение с ответной частью. Важно правильно подобрать розетку — она не должна иметь такой же тип корпуса (кабельный), поскольку соединение возможно только между кабельной вилкой и блочной розеткой или наоборот.

При выборе между вариантами с экранированным и неэкранированным кабелем, следует руководствоваться типом пользовательского оборудования и параметрами аппаратного монтажа. Разъем поддерживает поддержку как экранированного, так и неэкранированного подключения, в зависимости от исполнения и наличия элементов защиты.

Преимущества и совместимость

Среди преимуществ :

  • Надежное соединение при вибрационных нагрузках и ударах
  • Высокая стойкость к окислению за счёт покрытия серебром
  • Совместимость с широким ассортиментом промышленных и бытовых компонентов
  • Универсальность исполнения: прямой кабельный патрубок, совместимость с кабелем до 6,5 мм
  • Соответствие стандартам по теплостойкости и перепадам давления

Разъем входит в категорию товаров для подключения управляющих плат и блоков автоматизации. Такая компоновка делает разъем особенно ценным компонентом в рамках сборки модулей контроля, устройств распределения сигнала, механических элементов передачи данных.

Поставка и наличие

Компания предлагает купить 2РМ14КПН4Ш1В1 с быстрой доставкой по всей территории России. Товар включен в наш каталог компонентов серии 2РМ и поставляется напрямую с производства. Мы комплектуем заказы, включая схожие позиции — резисторы, разъемы, розетки, вилки, датчики, комплектующие системы питания и управления.

Как правило, наличие подтверждается складской системой, но в случае больших объёмов или редких конфигураций возможна предварительная заявка. Купить этот разъем можно напрямую через корзину на сайте или по телефону, указанному ниже. Наш отдел продаж сориентирует в актуальной цене и параметрах аналогичных товаров.

Города доставки

Осуществляем оперативную доставку в следующие города: Москва, Санкт-Петербург, Казань, Екатеринбург, Новосибирск, Челябинск, Нижний Новгород, Ростов-на-Дону, Краснодар, Хабаровск, Владивосток, Тюмень, Омск, Ульяновск, Самара, Сыктывкар, Ижевск, Чебоксары, Архангельск, Ярославль, Калуга, Тверь, Саратов, Волгоград, Белгород, Петрозаводск, Томск, Барнаул и другие регионы России.

Итоги

Соединитель 2РМ14КПН4Ш1В1 — это надежное промышленное решение для подключения электронных систем. Он сочетает компактные размеры, высокую степень защиты, широкую совместимость и устойчивость к агрессивным условиям эксплуатации. Благодаря кабельной конструкции с обозначением серебряного покрытия и поддержкой напряжения до 560 В, данный тип разъема является оптимальным для большинства задач в области автоматизации, управления и передачи сигнала. Его легко интегрировать в существующие решения, а безопасность эксплуатации подтверждается категорией качества и технической экспертизой изделий серии 2РМ.

Покупая этот разъем у нас, вы получаете проверенную продукцию с официальной гарантией, быстрой логистикой и профессиональной консультацией по совместимости, монтажа и подключению компонентов.


Установочные размеры


Установочный размер 2рм18

l - 34, мм
Dлев - М14×1, мм
d - 6,5 мм
L - 53,3 мм

Кабельная вилка (розетка) конструктивно состоит из: 1 - корпуса, 2,3 - изоляторов, 4 - гнезд (штырей), 5 - пружинного кольца, 6 - накладной гайки, 7 - разъемного патрубка, 8 - винта, 9 - гайки для крепления кабеля.

2рм18 в разборе

Приборная вилка (розетка) конструктивно состоит из: 1 - корпуса c фланцем, 2,3 - изоляторов, 4 - гнезд (штырей), 5 - пружинного кольца.

разбор 2рм блочка

Характеристики

Прочие
Кол-во контактов разъема4 Другие товары
Размер корпуса разъема14 Другие товары
С этим товаром рекомендуем купить2РМ14Б4Г1В1 / 2РМ14Б4Ш1В1 вилка / 2РМ14Б4Г1А1 / 2РМ14Б4Ш1А1
Серия разъемов2РМ Другие товары
ФайлыЗагрузить
Файлы
Добавить отзыв
Ваша оценка:
Отправить отзыв

Файлы

2rm_onc.pdf Файлы, 201 КБ
750 руб. / шт Цена не является конечной и требует уточнения у менеджера.

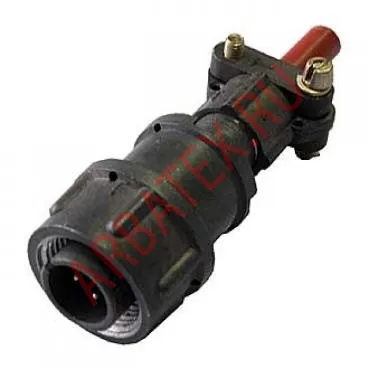

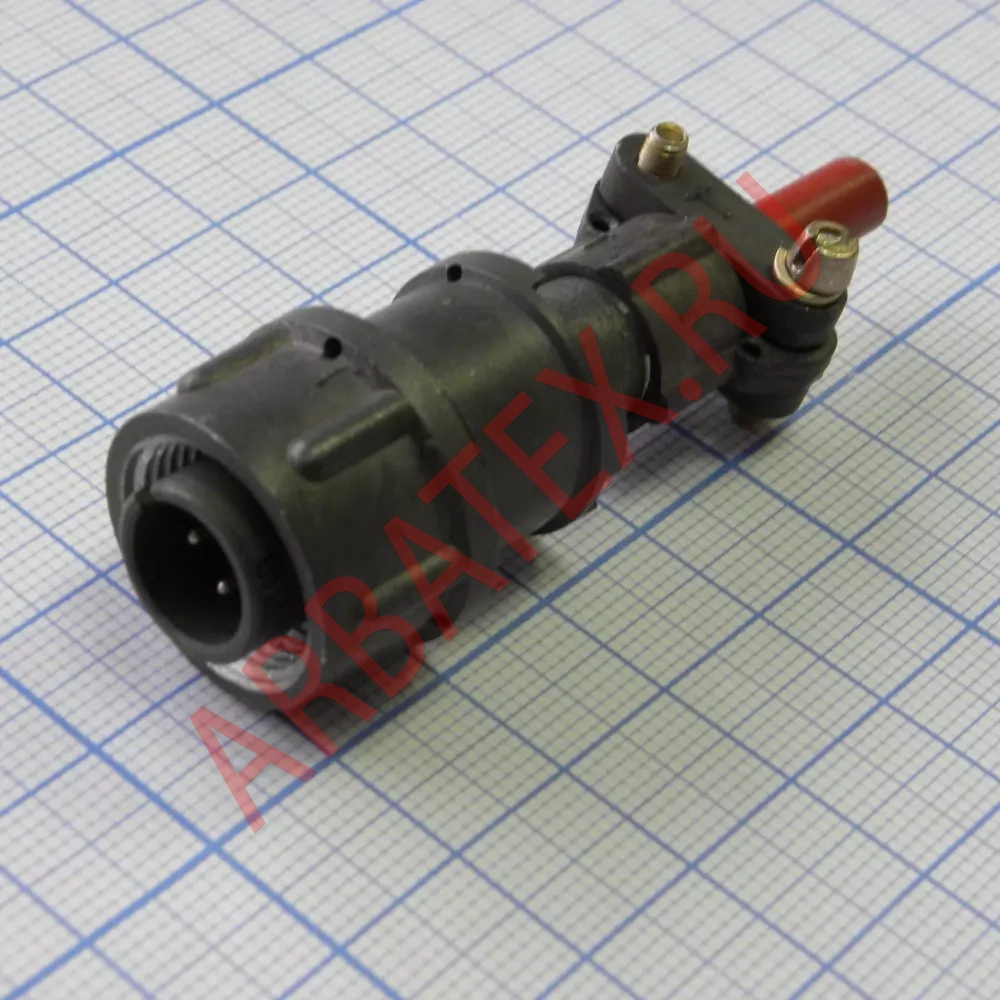

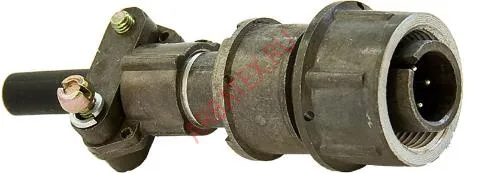

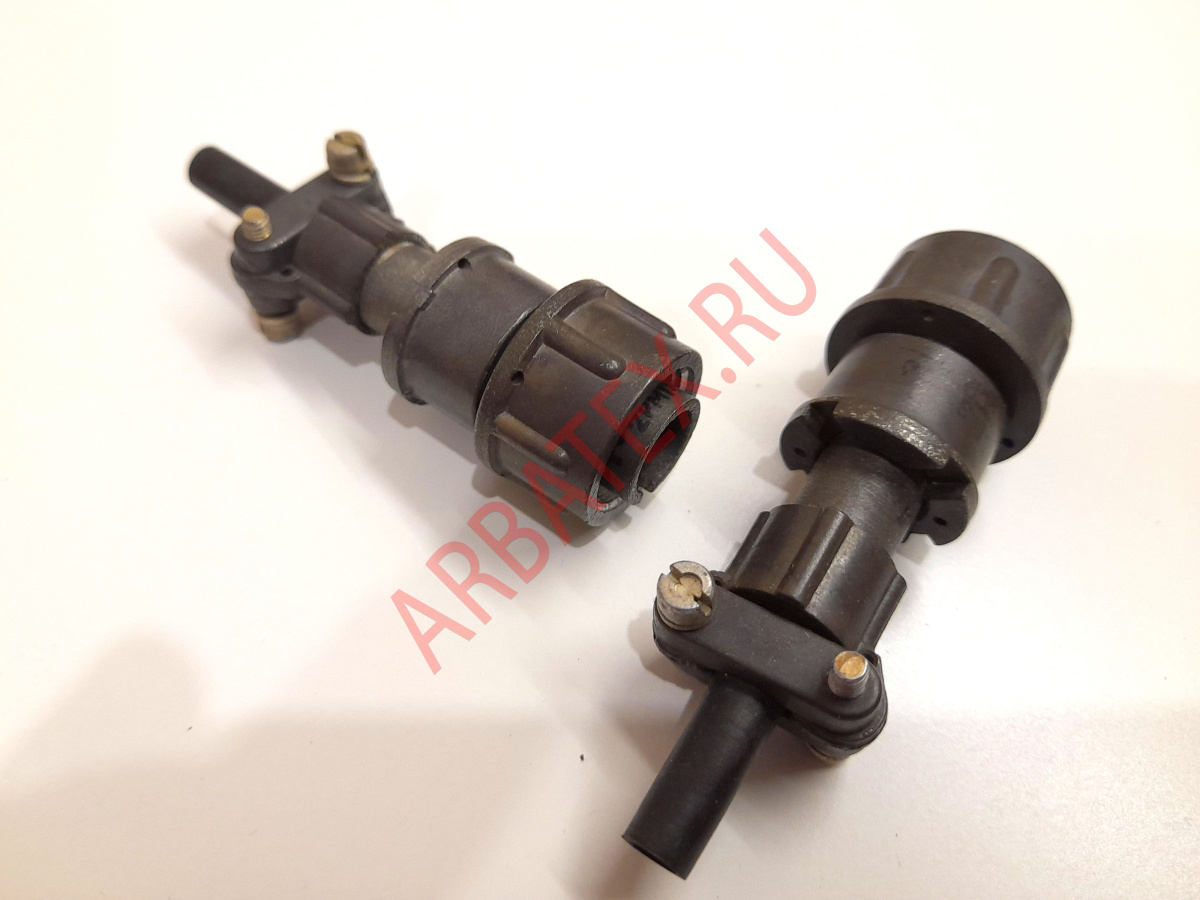

2РМ14КПН4Ш1В1 вилка кабельная
