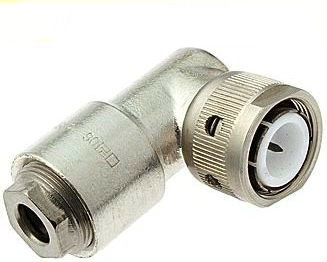

СР50-451ФВ соединитель

СР50-451ФВ соединитель

Описание

Соединитель СР50-451ФВ применяется для соединения двух разъемов с одинаковыми или разными присоединительными размерами, когда непосредственное механическое их соединение неосуществимо или непосредственное электрическое соединение нежелательно.

Условное обозначение:

СР-50-451ФВ-вилка.
СР - соединитель радиочастотный;
50 - величина волнового сопротивления, Ом;
451 - порядковый номер разработки;
Ф или П - изоляционный материал – фторопласт или полиэтилен;
В - всеклиматическое исполнение.

Технические характеристики:

Рабочее напряжение в нормальных условиях - 250 В
Количество сочленений-расчленений - 500
Сопротивление контактов штырь – гнездо и корпус – корпус - 0,01 Ом
Диапазоны рабочих температур:
- соединители с фторопластовой изоляцией - от -60 до +155 °С
- соединители с полиэтиленовой изоляцией - от -60 до +85 °С.
Вид соединения - резьбовое.
Материал корпуса-латунь.
