СНЦ23-7/18Р-12-В розетка

СНЦ23-7/18Р-12-В розетка

Характеристики

2

Описание

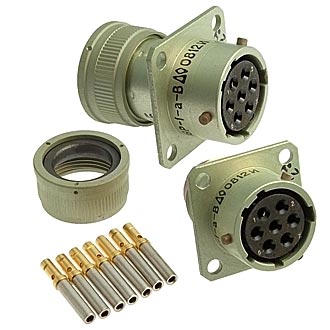

СНЦ23-7/18Р-12-В розетка цилиндрическая низкочастотная применяется для работы в электрических цепях постоянного, переменного (частотой - не более 3 МГц) и импульсного токов.

Условные обозначения:

СНЦ23-7/18Р-12-В розетка.
СНЦ23 - тип соединителя;
7 - количество контактов;
18 - условный размер корпуса;
Р - вид корпуса: В - вилка, Р-розетка;
12 - конструктивное исполнение:
    - 1 - приборная часть без кожуха,
    - 2 - приборная часть с прямым кожухом,
    - 4 - приборная часть с угловым кожухом,
    - 6 - кабельная часть с прямым кожухом,
    - 8 - кабельная часть с угловым кожухом,
    - 11 - кабельная часть без кожуха,
    - 12 - приборная часть с обоймой под термоусаживаемые трубки,
    - 13 - кабельная часть с обоймой под термоусаживаемые трубки;
В - всеклиматическое исполнение.

Технические характеристики:

Токовая нагрузка:

- рабочая на контакт - 6 А;

- максимальная на контакт - 12 А.

Максимальное рабочее напряжение - 700 В (ампл.).

Диаметр контактов - 1,5 мм.

Сопротивление контактов - не более 2,5 мОм.

Сопротивление изоляции - не менее 5000 МОм.

Минимальная наработка для изделия разъёмы СНЦ23-7/18Р-2-В - 1000 ч.

Количество сочленений-расчленений - 500.

Минимальный срок сохраняемости - 15 лет.

Монтаж проводов - обжимкой.

Поляризация корпуса - многошпоночная.

Рабочая температура-от -60°C до +155°C.
