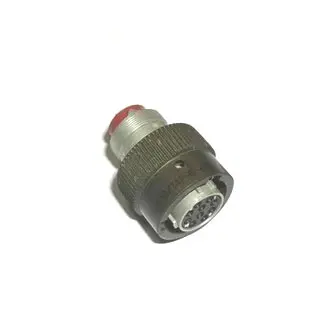

СНЦ13-19/12Р-11-а-В розетка

СНЦ13-19/12Р-11-а-В розетка ручного соединения цилиндрическая, внутреннего объемного монтажа, соединяют цепи с нагрузкой по току на один контакт соединителя до 2А и напряжением до 700В.

Условные обозначения:

СНЦ13-19/12Р-11-В-розетка.
СНЦ13 - Тип соединителя;
19 - Количество контактов;
12 - Условный размер корпуса;
 Р - розетка;
11 - Конструктивное исполнение: 11- розетка кабельная без кожуха;
б - Многопозиционная поляризация - а,б,в,r,д,е;
В - Всеклиматическое исполнение.

Технические характеристики:

Максимальная токовая нагрузка:

- на одиночный контакт - 2 А;

- суммарная на соединитель - от 10 А до 80 А.

Максимальное рабочее напряжение (амплитудное значение) - 140 В.

Рабочая токовая нагрузка на каждый контакт - от 0,72 А до 1,05 А.

Сопротивление контактов:

- соединителей СНЦ13 - не более 45 мОм;

- изделия переход СНЦ13 - 90 мОм.

Сопротивление изоляции в нормальных климатических условиях изделий переходы, розетки, вилки СНЦ13 - не менее 5000 МОм.

Температура окружающего воздуха - от +85° С до -60° С.
