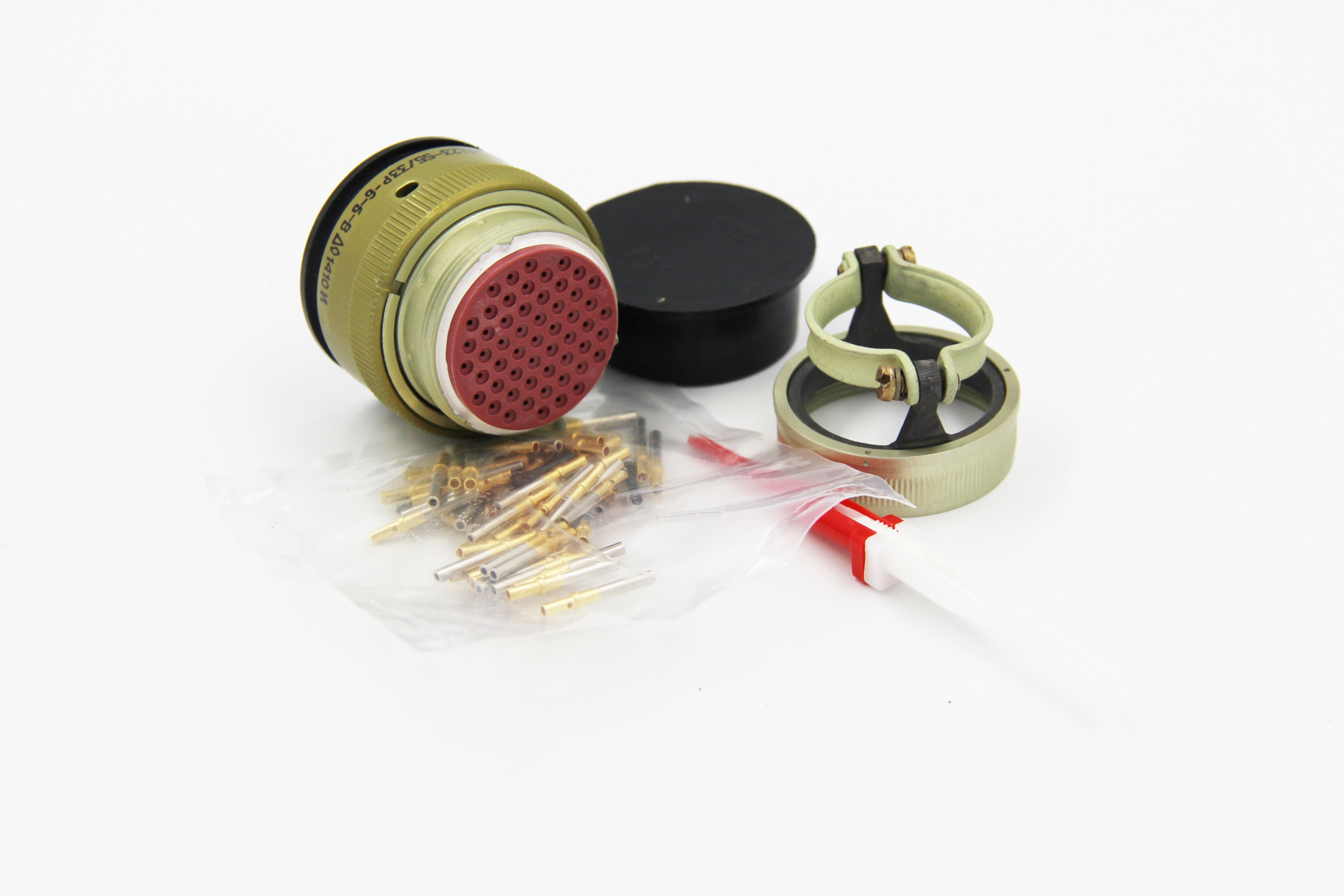

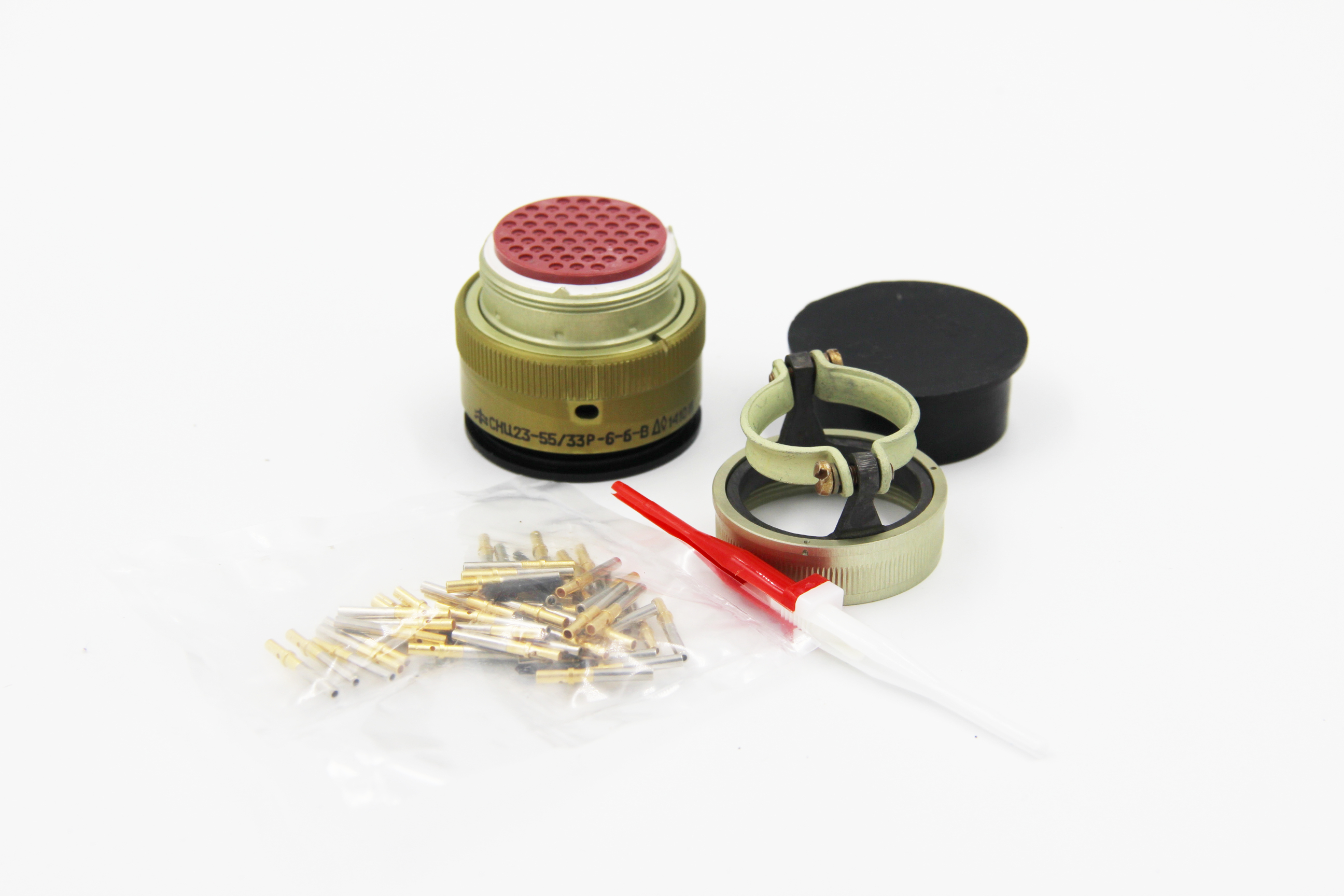

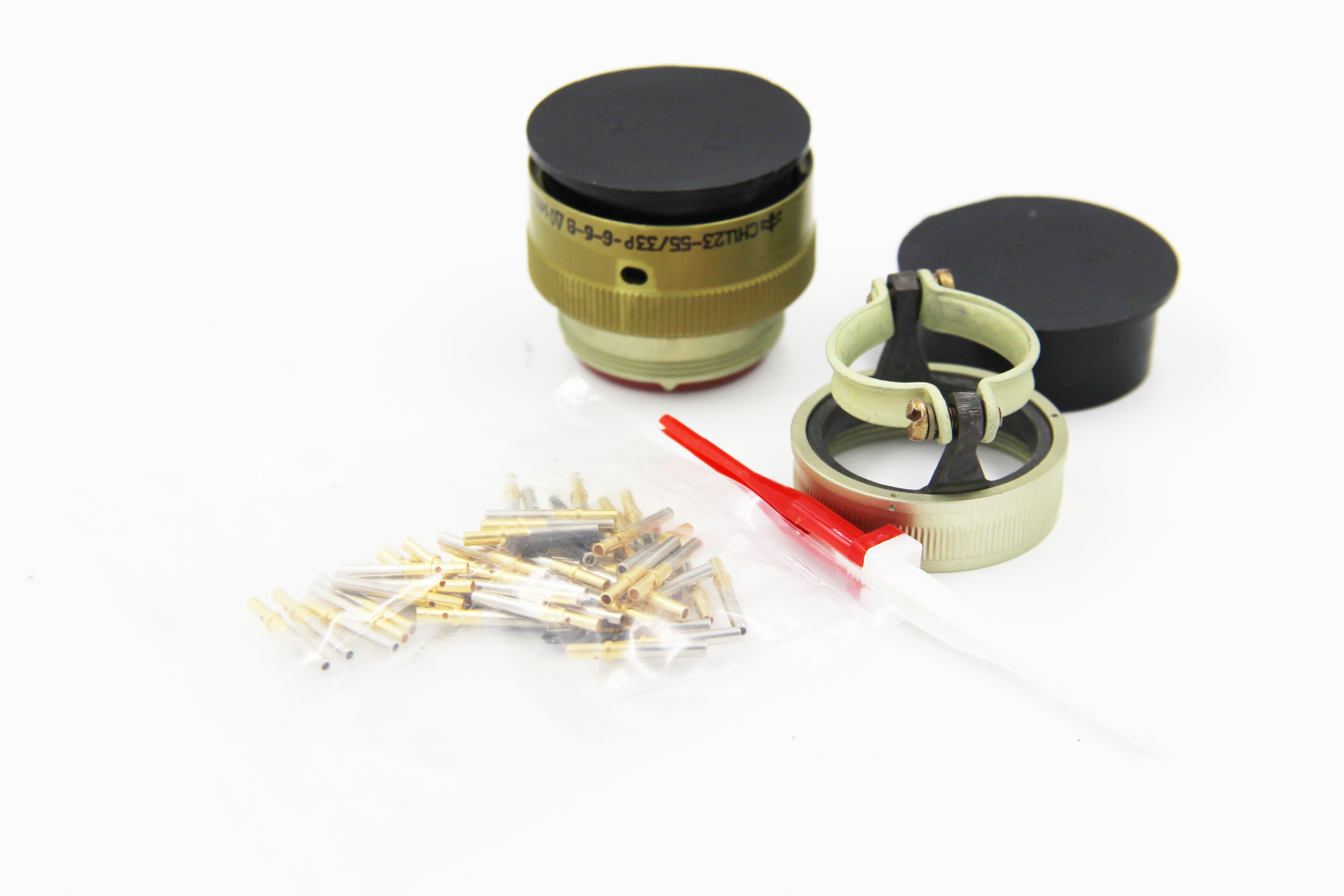

СНЦ23-55/33Р-6-б-В розетка байонетная малогабаритная низкочастотная цилиндрическая применяется для работы в электрических цепях постоянного, переменного (до 3 МГц) и импульсного токов.
Условные обозначения:
СНЦ23-55/33Р-6-б-В розетка.
СНЦ23 - тип соединителя;
55 - количество контактов;
33 - условный размер корпуса;
Р - вид корпуса: В - вилка, Р-розетка;
6 - конструктивное исполнение:
- 6 - кабельная часть с прямым кожухом,
б - угловое положение изолятора в корпусе вилки (при нормальном положении изолятора буквенный индекс не проставляется);
В - всеклиматическое исполнение.
Технические характеристики:
Токовая нагрузка:
- рабочая на контакт - 3 А;
- максимальная на контакт - 6 А.
Максимальное рабочее напряжение - 700 В (ампл.).
Диаметр контактов - 1 мм.
Сопротивление контактов - не более 4 мОм.
Сопротивление изоляции - не менее 5000 МОм.
Минимальная наработка для изделия разъёмы СНЦ23 - 1000 ч.
Монтаж проводов - обжимкой.
Рабочая температура-от -60°C до +155°C.
