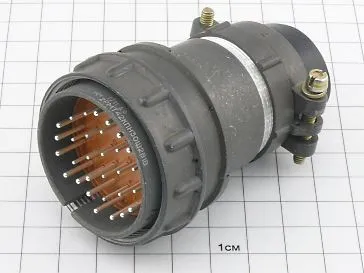

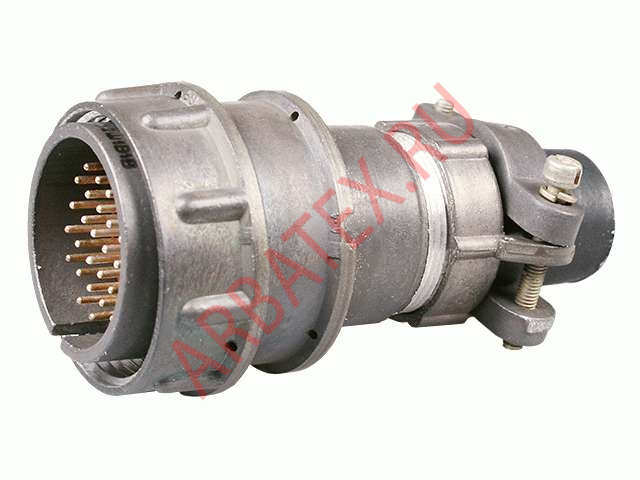

2РМ33КПЭ20Ш2В1 вилка

2РМ33КПЭ20Ш2В1 вилка электрическая цилиндрическая ручного соединения низкочастотная негерметичная,внутреннего объемного монтажа, применяется в радиоэлектронной и радиотехнической аппаратуре соединяют цепи с нагрузкой до 6 А на каждый и до 20 А на соединитель в целом при напряжении переменного и постоянного тока до 560 В.

Условные обозначения:

2РМ33КПЭ20Ш2В1 вилка.
2РМ - тип соединителя-электрический низкочастотный цилиндрический негерметичный.
33 - условный размер корпуса.
К - вид корпуса: К - кабельный.
П - вид патрубка: П - прямой.
Э - вид гайки патрубка: Э - для экранированного кабеля.
20 - количество контактов.
Ш - часть соединителя: Ш - вилка.
2 - обозначение сочетания контактов;2 - 1 мм, 1,5 мм.
В - покрытие контактов: В - серебро.
1 – Максимально допустимая температура окружающей среды: 1 - 100°С.

Технические характеристики:

Общее количество контактов:	4, 7, 8, 10, 19, 20, 22, 24, 30, 32, 45, 50
Максимальный ток на одиночный контакт, А:           - диаметр контакта, 1,0 мм           - диаметр контакта, 1,5 мм	3....7,5 5....11
Сопротивление контактов, не более, МОм:           - диаметр контакта, 1,0 мм           - диаметр контакта, 1,5 мм	7,5 4,0
Максимальное рабочее напряжение, В:	560; 700
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Синусоидальная вибрация, диапазон частот, Гц:	1....5000
Синусоидальная вибрация, ускорение, м/с2 (g):	490 (50)
Механический удар, одиночного действия с ускорением, м/с2 (g):	5000 (500)
Механический удар, многократного действия с ускорением, м/с2 (g):	1000 (100)
Минимальная наработка, часов:	1000
Количество сочленений-расчленений:	500
Срок сохраняемости, лет:	15
Рабочая температура окружающей среды, °C:	от -60 до +100
