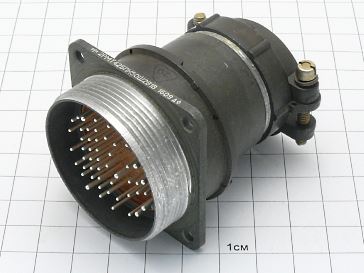

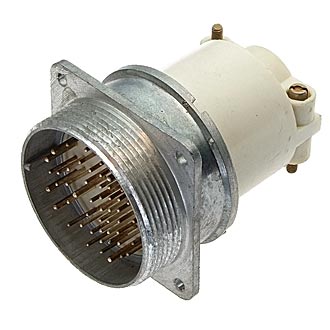

ОНЦ-РГ-09-45/39-В11

Соединители  ОНЦ-РГ-09-45/39-В11 предназначены для внутреннего монтажа экранированными и неэкранированными кабелями, при этом изменяется вид концевой гайки. Изготавливаются во всеклиматичесом исполнении УХЛ в соответствии с бР0.364.082 ТУ.
Приборная часть изготавливается без патрубков или с прямыми патрубками.
Кабельная часть изготавливается без патрубков или с прямыми и угловыми патрубками.
Сочленение - резьбовое.
Поляризация корпусов - одношпоночная.
Покрытие контактов: никель.

Структура условного обозначения:

ОНЦ-РГ-09-45/39-В11
ОНЦ-РГ-09 - тип соединителя;
45 - количество контактов;
39 - условный размер корпуса;
В - часть соединителя: В - вилка, Р-розетка;
Конструктивное исполнение:
1 - приборная часть без кожуха (патрубка);
2 - приборная часть неэкранированная с прямым кожухом (патрубком);
3 - приборная часть экранированная с прямым кожухом (патрубком);
7 - пластмассовое исполнение;
11 - кабельная часть без кожуха (патрубка);
12 - кабельная часть неэкранированная с прямым кожухом (патрубком);
13 - кабельная часть экранированная с прямым кожухом (патрубком);
14 - кабельная часть неэкранированная с угловым кожухом (патрубком);
15 - кабельная часть экранированная с угловым кожухом (патрубком);
17 - пластмассовое исполнение.

Технические параметры соединителей ОНЦ-РГ-09:
Общее количество контактов:	4, 7, 10, 19, 24, 32, 45, 50
Сопротивление контактов, не более, МОм:           - диаметр контакта 1,0 мм           - диаметр контакта 1,5 мм	50 30
Максимальный токовая нагрузка на одиночный контакт, А:	5....10
Максимальное рабочее напряжение, В:	500
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Синусоидальная вибрация, диапазон частот, Гц:	1....5000
Синусоидальная вибрация, ускорение, м/с2 (g):	100 (10)
Механический удар, одиночного действия с ускорением, м/с2 (g):	1500 (150)
Механический удар, многократного действия с ускорением, м/с2 (g):	400 (40)
Атмосферное пониженное давление, Па (мм рт.ст.):	5,3·10-4 (400)
Рабочая температура окружающей среды, °C:	от -60 до +70
Минимальная наработка, часов:	10000
Количество сочленений-расчленений:	500
Срок сохраняемости, лет:	6
