Характеристики

4E812O0L8

Описание

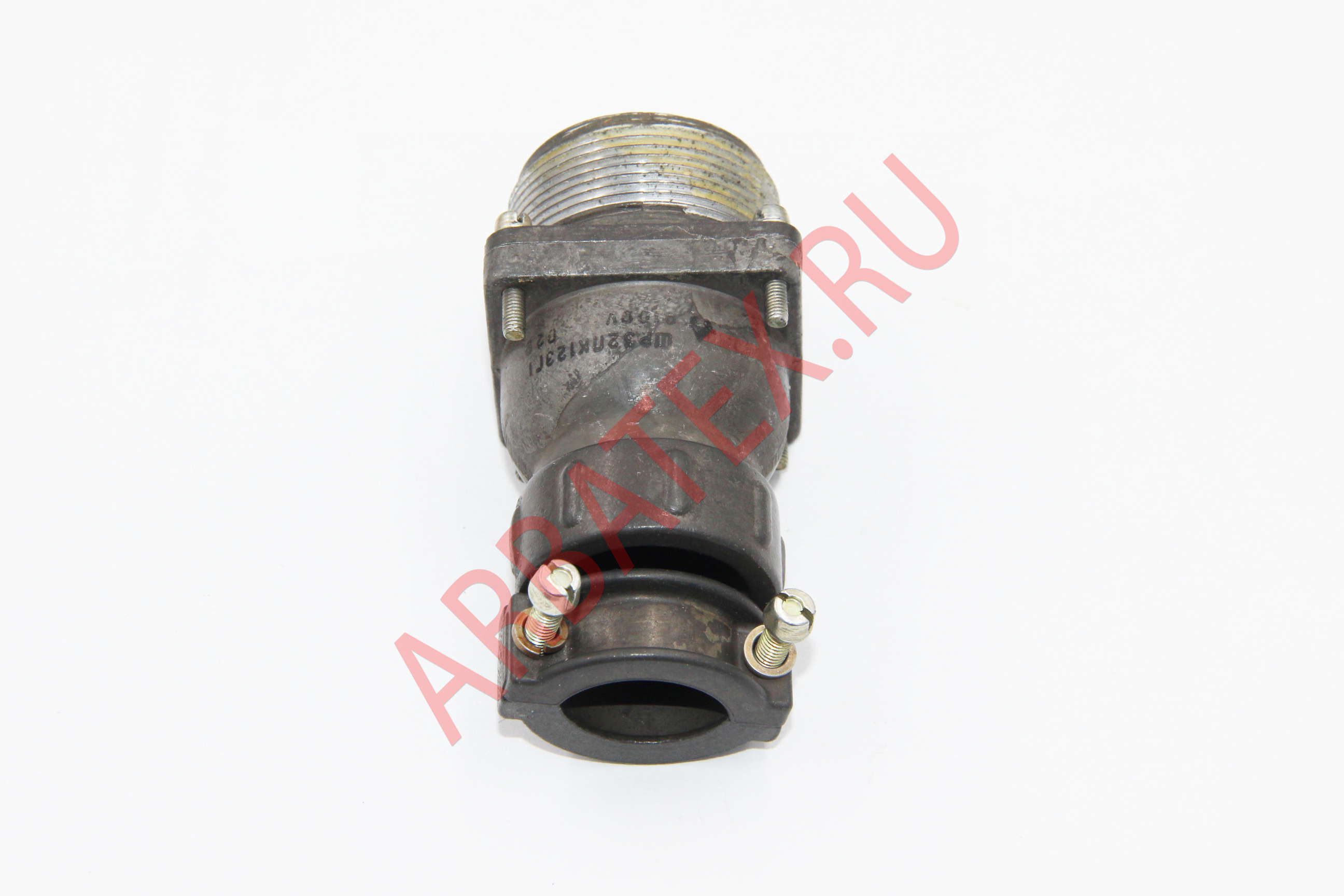

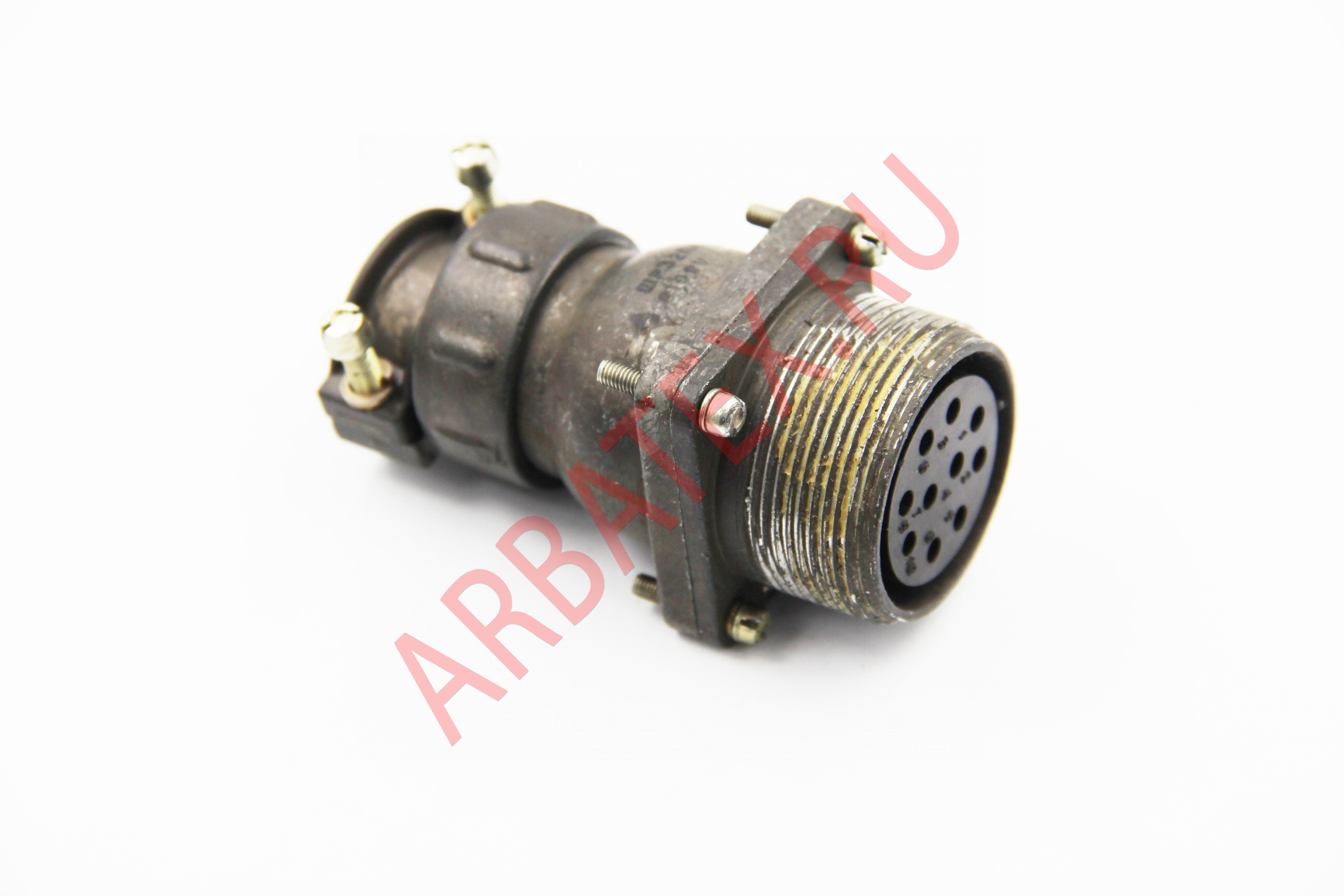

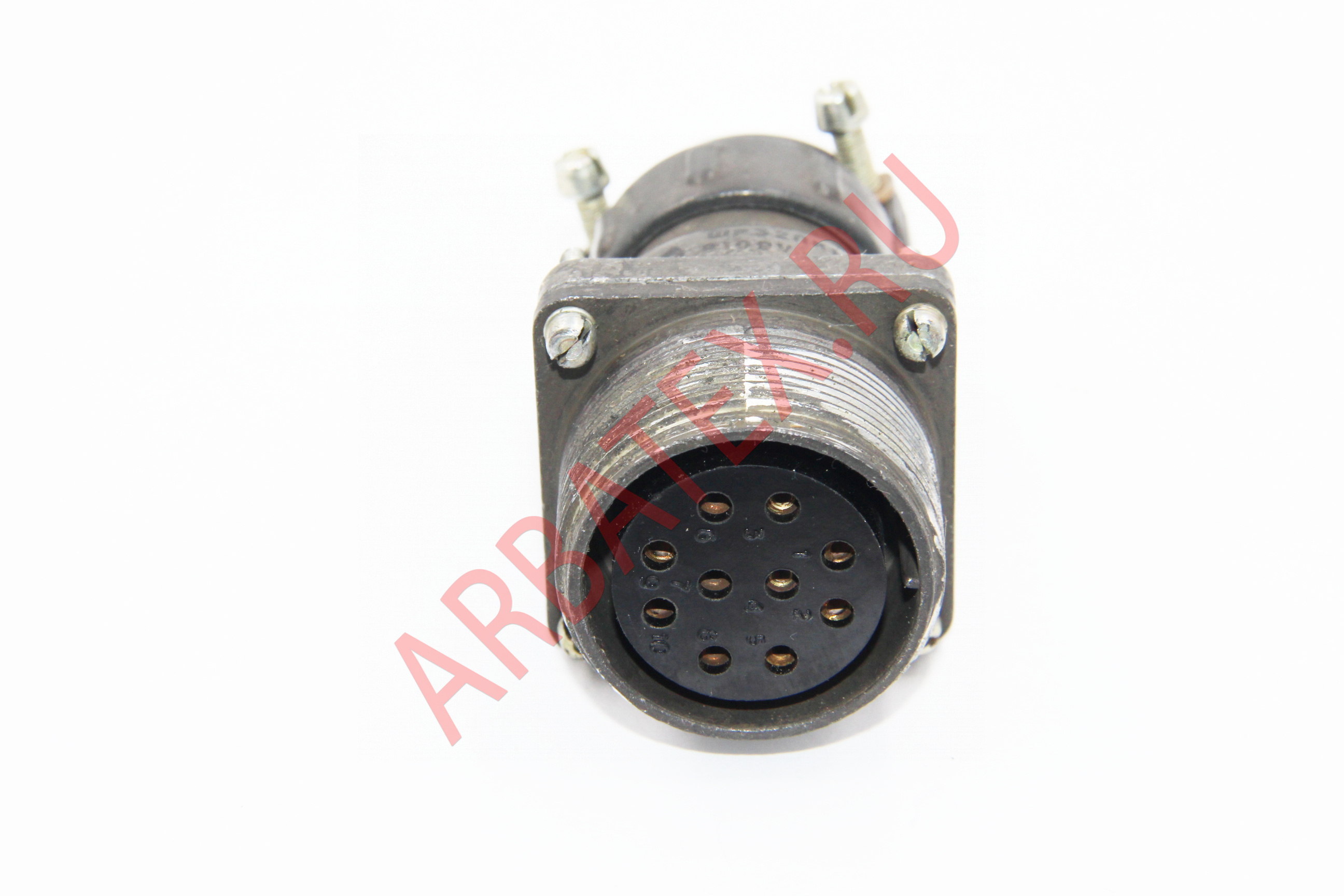

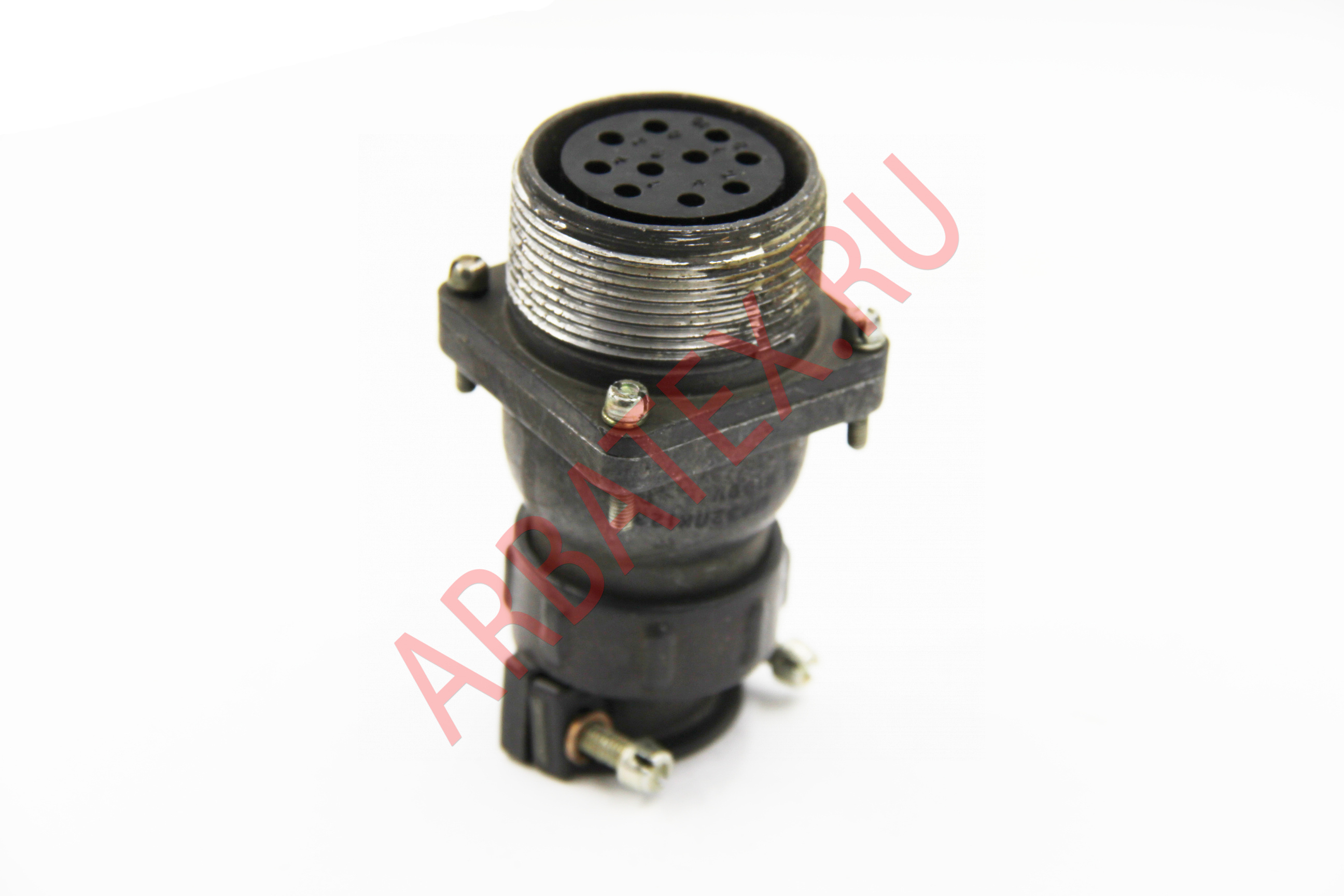

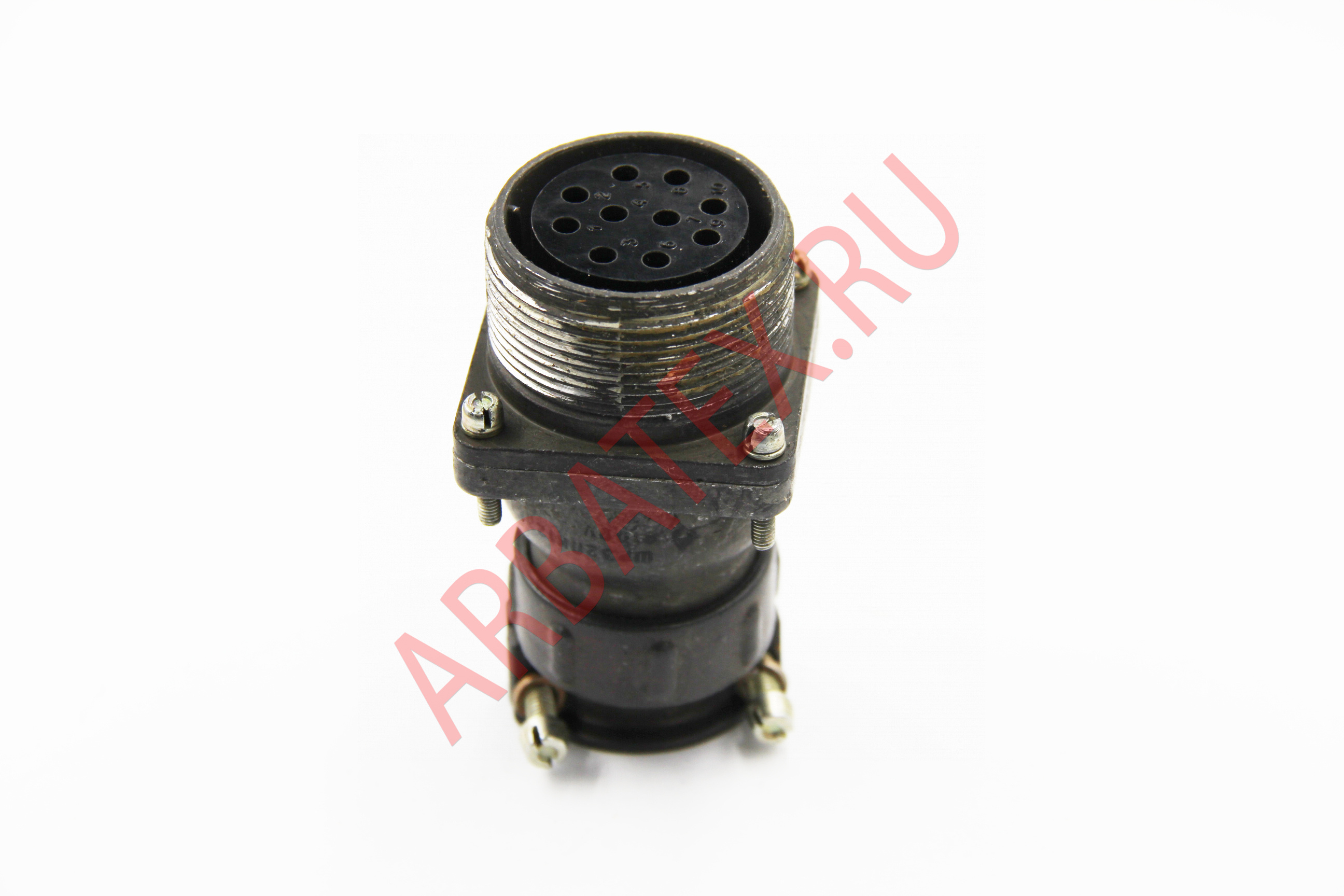

ШР32ПК12ЭГ1 розетка блочная электрическая цилиндрическая ручного соединения низкочастотная негерметичная, внутреннего объемного монтажа, применяется в радиоэлектронной и радиотехнической аппаратуре соединяют цепи с нагрузкой до 6 А на каждый и до 20 А на соединитель в целом при напряжении переменного и постоянного тока до 850 В. Разъемы ШР, ШРГ могут насчитывать от 1 до 47 контактов в зависимости от типоразмера, которые помещены в карболитовое основание и металлический или пластмассовый корпус.

Условные обозначения:

ШР32ПК12ЭГ1-розетка.
ШР - тип соединителя-штепсельный разъем негерметичный.
32 - условный размер корпуса.
ПК - конструктивное исполнение: для приборной части: П - без патрубка; ПК - с прямым патрубком; СК - с угловым патрубком.
12 - количество контактов.
Э - вид гайки патрубка: Э - для экранированного кабеля.
Г - вид контактов: для приборной части: Г - розетка, Ш - вилка.
1 - обозначение сочетания контактов.

Технические характеристики:

Рабочее напряжение, не более 850 В. Максимальная токовая нагрузка на одиночный контакт, не более 6 А. Сопротивление изоляции в нормальных климатических условиях, не менее 5000 Мом. Метод монтажа - пайка. Минимальный срок сохраняемости 15 лет. Температура окружающей среды от -60°С до +60°С.
