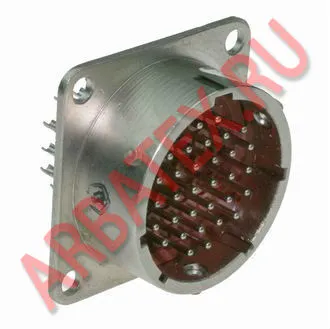

Описание разъема СНЦ28-10/22В-1-В



Соединители (вилки) СНЦ27, СНЦ28, СНЦ29 предназначены для работы в электрических цепях постоянного, переменного (частотой до 3МГц) и импульсного токов. Приборные вилки СНЦ27, СНЦ28, СНЦ29 изготавливаются в герметичном исполнении без кожуха и сочленяются с розетками СНЦ23, выпускаемыми по техническим условиям ГЕ0.367.241ТУ. Вилки имеют многошпоночную поляризацию корпуса и многопозиционную установку изолятора в корпусе. Сочленение соединителей - байонетное. Условный размер корпусов, схемы расположения контактов 1; 1,5; 2 мм и их количество приведены в табл. 1. Покрытие контактов - никель. Монтаж проводов - пайкой. Вилки изготавливаются для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями бР0.364.038ТУ. Вилки могут поставляться с эксплуатационными металлическими заглушками.


Параметры разъема  СНЦ28-10/22В-1-В


Технические характеристики изделия разъём СНЦ27, СНЦ28, СНЦ29:

Диаметр контактов - 1 мм; 1,5 мм; 2 мм.
Сопротивление контактов - не более 15 мОм; 10 мОм; 8 мОм.
Максимальная токовая нагрузка на контакт - от 6 А до 18 А.

Сопротивление изоляции СНЦ27, СНЦ28, СНЦ29 в нормальных климатических условиях - не менее 5000 МОм.
Максимальное рабочее напряжение (амплитудное значение) - 700 В.
Утечка воздуха через вилки с буквенным индексом (В) - не допускается.
Скорость утечки гелия при перепаде давления до 0,2 Па (2 кгс/см2) - не более 0,005 Па∙см3∙с-1 (5∙10-5 л∙мкм рт.ст. ∙с-1).


СНЦ27, СНЦ28, СНЦ29 - тип соединителя, цилиндрический низкочастотный.
2, 3, 4, 6, 7, 10, 15, 19, 20, 23, 24, 26, 32, 40, 41, 55, 61 - количество контактов.
14, 18, 22, 24, 27, 30, 33, 36, 39 - условный размер корпуса.
Тип контакта:
- В - вилка.
Конструктивное исполнение:
- 1 - приборная вилка без кожуха.

Положение изолятора:
- а, б, в, г - угловое положение изолятора в корпусе вилки;
- при нормальном положении изолятора буквенный индекс не проставляется.
В - всеклиматическое исполнение.
В - герметичность вилок по воздуху.

Обозначение технических условий - ГЕ0.364.241 ТУ.
Вид климатического исполнения - В.
