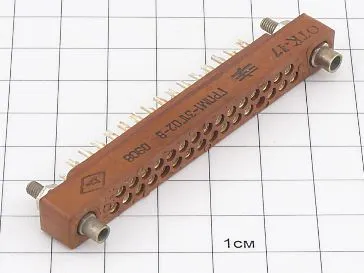

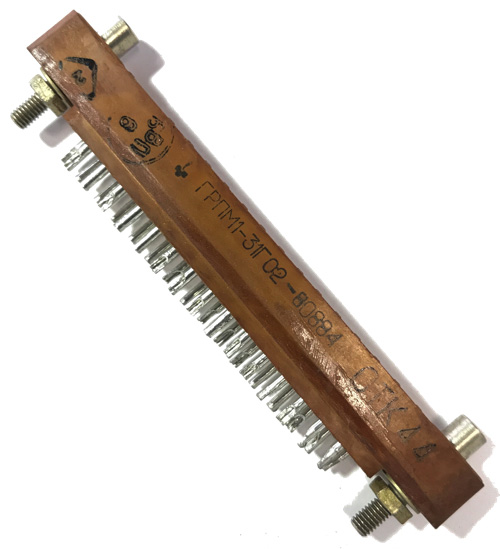

ГРПМ1-31ГО2-В

ГРПМ1-31ГО2-В розетка прямоугольная малогабаритная с гиперболоидными гнездами предназначена для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов, обеспечивают соединение печатных плат с объёмным монтажом и печатных плат между собой.

Условное обозначение:

Розетка ГРПМ1-31ГО2-В, где:

ГРПМ - прямоугольный малогабаритный тип соединителя с гиперболоидными гнездами.
1 - порядковый номер разработки.
31 - количество контактов.

Г - розетка.
О - хвостовик для объёмного монтажа.
2 - серебряное покрытие контактов.
В - всеклиматическое исполнение В2.1 по ГОСТ 15150-69.

Технические характеристики ГРПМ1-31ГО2-В:

Рабочий ток на контакт - не более 2 А.
Максимальное напряжение - 250 В.

Сопротивление контактов - не более 5 мОм.
Сопротивление изоляции розетки ГРПМ1-31ГО2-В - не менее 5000 МОм.
Испытательное напряжение - 1200 В.

Емкость между контактами - не более 2,5 пФ.
Усилия расчленения контактов с контрольным калибром - не менее 0,3 Н (0,03 кгс).
Усилия расчленения соединителей - не менее от 75 Н до 196 Н (от 7,5 кгс до 20 кгс).

Число сочленений-расчленений - 1000.
Минимальная наработка изделий разъёмы ГРПМ1-31ГО2-В - 5000 ч.
Минимальный срок сохраняемости - 25 лет.

Габаритные размеры - 78×9×19,5 мм.
Масса ГРПМ1-31ГО2-В - не более 20 г.

Варианты исполнения изделия соединитель ГРПМ1-31ГО2-В в зависимости от вида приёмки:
- отдел технического контроля - ГРПМ1-31ГО2-В ОТК;
- особо стойкие (особо стабильные) - ОСГРПМ1-31ГО2-В, ГРПМ1-31ГО2-В ОС;
- приемка заказчика - ГРПМ1-31ГО2-В ПЗ;
- военная приемка - ГРПМ1-31ГО2-В ВП.
