Описание

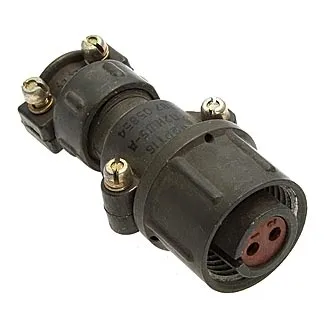

Соединители цилиндрические нормальных габаритов предназначены для работы в электрических цепях частотой до 3 МГц, для объёмного монтажа. Разъемы 2РТ-А включают в себя две части - вилки и розетки, которые бывают приборные и кабельные с методом монтажа - пайка.
Сфера применения: в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения.
Параметры
Технические характеристики 2РТ-А:
Частота - до 3 МГц.
Рабочий ток на контакт - не менее 0,2 А.
Напряжение - не более 700 В.
Сопротивление электрического контакта с покрытием серебро:
- 1,5 мм - не более 2,5 мОм;
- 2,5 мм - не более 1 мОм;
- 3,5 мм - не более 0,75 мОм;
- 5,5 мм - не более 0,3 мОм;
- 9 мм - не более 0,15 мОм.
Сопротивление электрического контакта с покрытием никель:
- 1,5 мм - не более 5 мОм;
- 2,5 мм - не более 2,5 мОм;
- 3,5 мм - не более 1,5 мОм;
- 5,5 мм - не более 0,75 мОм;
- 9 мм - не более 0,6 мОм.
Сопротивление изоляции - не менее 1000 МОм.
Число сочленений-расчленений - 500.
Минимальная наработка - 1000 ч.
Минимальный срок сохраняемости - 20 лет.
Условия эксплуатации 2РТ-А:
Синусоидальная вибрация:
- диапазон частот - от 1 Гц до 1000 Гц;
- амплитуда ускорения - 100 м/с2.
Ускорение механического удара одиночного действия - 10 000 м/с2.
Ускорение механического удара многократного действия - 1500 м/с2.
Ускорение линейных нагрузок - 2000 м/с2.
Атмосферное пониженное рабочее давление - 1,3·10-4 Па (1·10-6 мм рт. ст.).
Температура среды пониженная - (-60° С).
Температура среды повышенная - 100° С;
Смена температур - от -60° С до +180° С.
