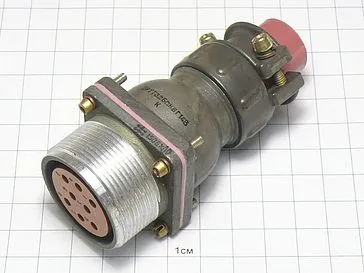

2РТ32ПК8НГ3-А розетка

2РТ32ПК8НГ3-А розетка приборная с прямым патрубком предназначена для применения в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения.

Условное обозначение:

Розетка 2РТ32ПК8НГ3-А, где:

2РТ - тип соединителя.

32 - условный размер корпуса.

ПК - приборный с прямым патрубком.

8 - количество контактов.

Н - гайка патрубка для неэкранированного кабеля.

Г - розетка (гнездо).

3 - сочетание контактов.

А - покрытие - серебро.

Технические характеристики 2РТ32ПК8НГ3-А:

Рабочий ток - 25 А.

Максимальное рабочее напряжение постоянного тока - не более 700 В.

Диаметры контактов - 2,5 мм.

Сопротивление электрического контакта для контактов - не более 1 мОм.

Сопротивление изоляции в нормальных климатических условиях - не менее 1000 МОм.

Метод монтажа - пайка.

Сочленение - резьбовое.

Количество сочленений-расчленений изделий разъёмы 2РТ32ПК8НГ3-А - 500.

Минимальная наработка - 1000 ч.

Срок сохраняемости - 20 лет.

Габаритные размеры - 78,8×40×40 мм.

Варианты исполнения розетки 2РТ32ПК8НГ3-А в зависимости от вида приёмки:

- отдел технического контроля - 2РТ32ПК8НГ3-А ОТК;

- особо стойкие (особо стабильные) - ОС2РТ32ПК8НГ3-А, 2РТ32ПК8НГ3-А ОС;

- приемка заказчика - 2РТ32ПК8НГ3-А ПЗ;

- военная приемка - 2РТ32ПК8НГ3-А ВП.
