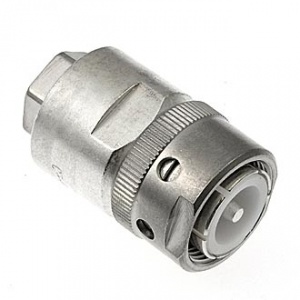

СР50-26ФВ соединитель

СР50-26ФВ соединитель

Описание

Соединитель СР50-26ФВ негерметичный прямой разъем, с полиэтиленовой изоляцией. Изделие являет собой комбинацию из двух коаксиальных разъёмов, соединённых коротким жестким отрезком коаксиальной линии.

Условное обозначение:

СР-50-26ФВ-вилка.

- СР - соединитель радиочастотный;

- 50 - величина волнового сопротивления (Ом);

- 26 - порядковый номер разработки;

- Ф - изоляционный материал (фторопласт);

- В - всеклиматическое исполнение.

Технические характеристики:

Рабочее напряжение в нормальных условиях - 500 В
Количество сочленений-расчленений - 500
Сопротивление контактов штырь – гнездо и корпус – корпус - 0,01 Ом
Диапазоны рабочих температур:
- соединители с фторопластовой изоляцией - от -60 до +155 °С
- соединители с полиэтиленовой изоляцией - от -60 до +85 °С.
Материал корпуса-латунь.
