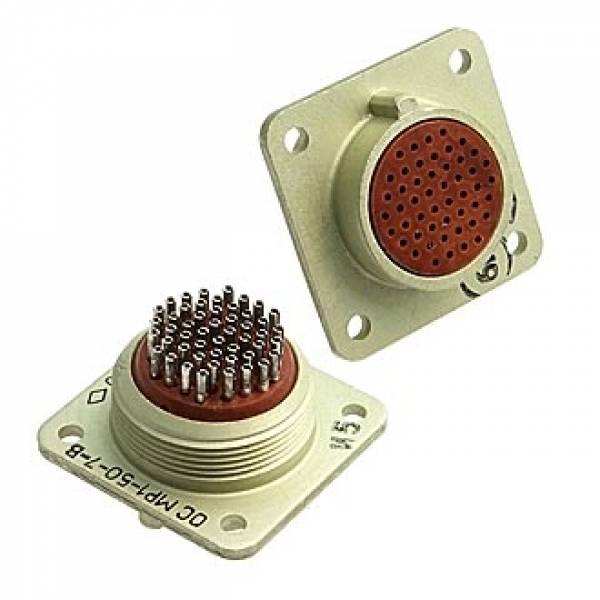

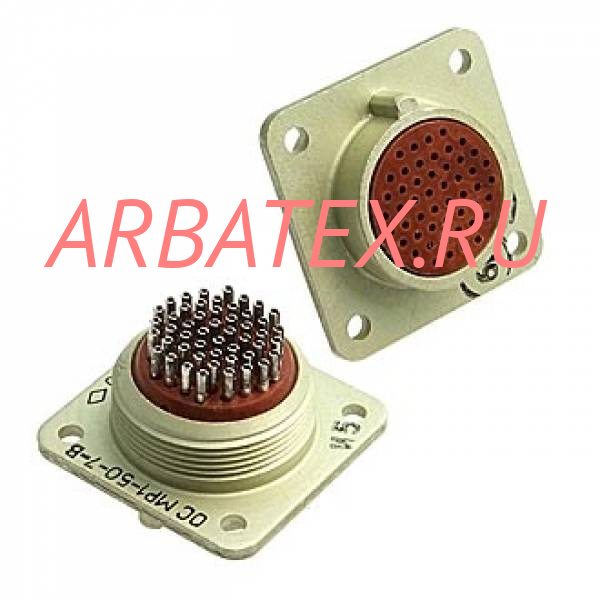

Электрический низкочастотный цилиндрический соединитель МР1-50-7-В предназначен для работы в цепях постоянного, переменного (с частотой до 3 МГц) и импульсного токов. Обозначение: МР1 - тип соединителя; 50 - количество контактов; 7 - конструктивное исполнение - розетка приборная врубного сочленения, покрытие контактов - серебро; В - всеклиматическое исполнение. Розетка блочная МР1-50-7-В сочленяется с блочной вилкой МР1-50-3-В и МР1-50-4-В.
Структура условного обозначения:
МР1-50-7-В
МР1 - тип соединителя.
Н - только для негерметичной приборной вилки.
50 - количество контактов.
7 - конструктивное исполнение:
- 1 - вилка приборная резьбового сочленения с серебряными контактами;
- 2 - вилка приборная резьбового сочленения с золочеными контактами;
- 3 - вилка приборная врубного сочленения с серебряными контактами;
- 4 - вилка приборная врубного сочленения с золочеными контактами;
- 5 - розетка кабельная резьбового сочленения с серебряными контактами;
- 6 - розетка кабельная резьбового сочленения с золочеными контактами;
- 7 - розетка приборная врубного сочленения с серебряными контактами;
- 8 - розетка приборная врубного сочленения с золочеными контактами.
В - всеклиматическое исполнение.
|
Технические параметры соединителей МР1, МР1Н:
|
|
Общее количество контактов:
|
10, 19, 30, 50, 76, 102
|
|
Сопротивление контактов, не более, МОм:
|
10
|
|
Максимальный токовая нагрузка на одиночный контакт, А:
|
3
|
|
Максимальный токовая нагрузка на соединитель, А:
|
5....51
|
|
Максимальное рабочее напряжение, В:
|
150
|
|
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:
|
1000
|
|
Синусоидальная вибрация, диапазон частот, Гц:
|
1....5000
|
|
Синусоидальная вибрация, ускорение, м/с2 (g):
|
147 (15)
|
|
Механический удар, одиночного действия с ускорением, м/с2 (g):
|
1471 (1500)
|
|
Механический удар, многократного действия с ускорением, м/с2 (g):
|
343 (35)
|
|
Линейные нагрузки с ускорением, м/с2:
|
490
|
|
Атмосферное пониженное давление, Па (мм рт.ст.):
|
1,3·10-4 (10-6)
|
|
Повышенная относительная влажность воздуха при температуре +35 °С:
|
98%
|
|
Рабочая температура окружающей среды, °C:
|
от -60 до +85
|
|
Смена температур с учетом температуры перегрева контактов, °C:
|
-60....+105
|
|
Минимальная наработка, часов:
|
5000 - МР1, 10000 - МР1Н
|
|
Количество сочленений-расчленений:
|
250
|
|
Срок сохраняемости, лет:
|
15
|
