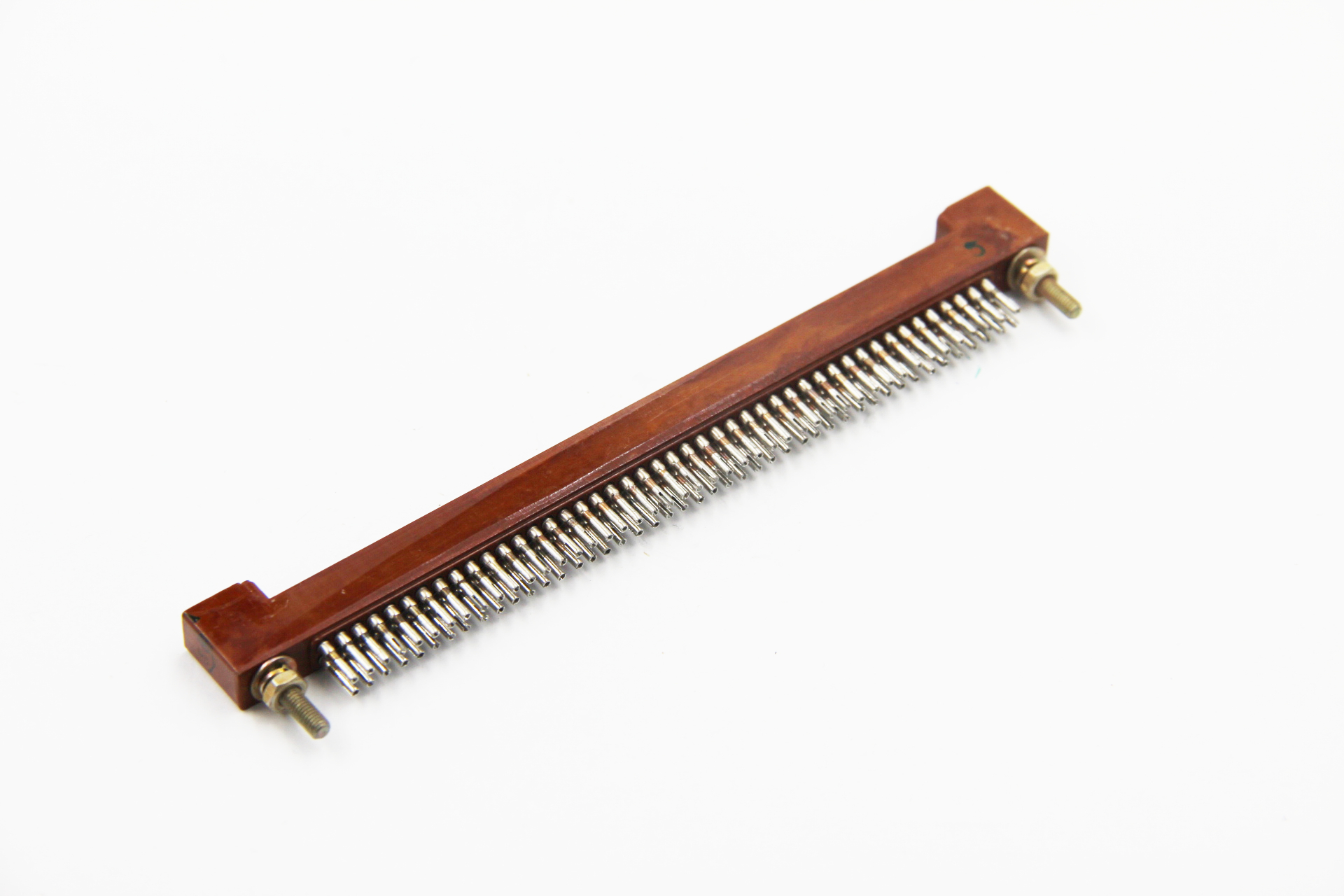

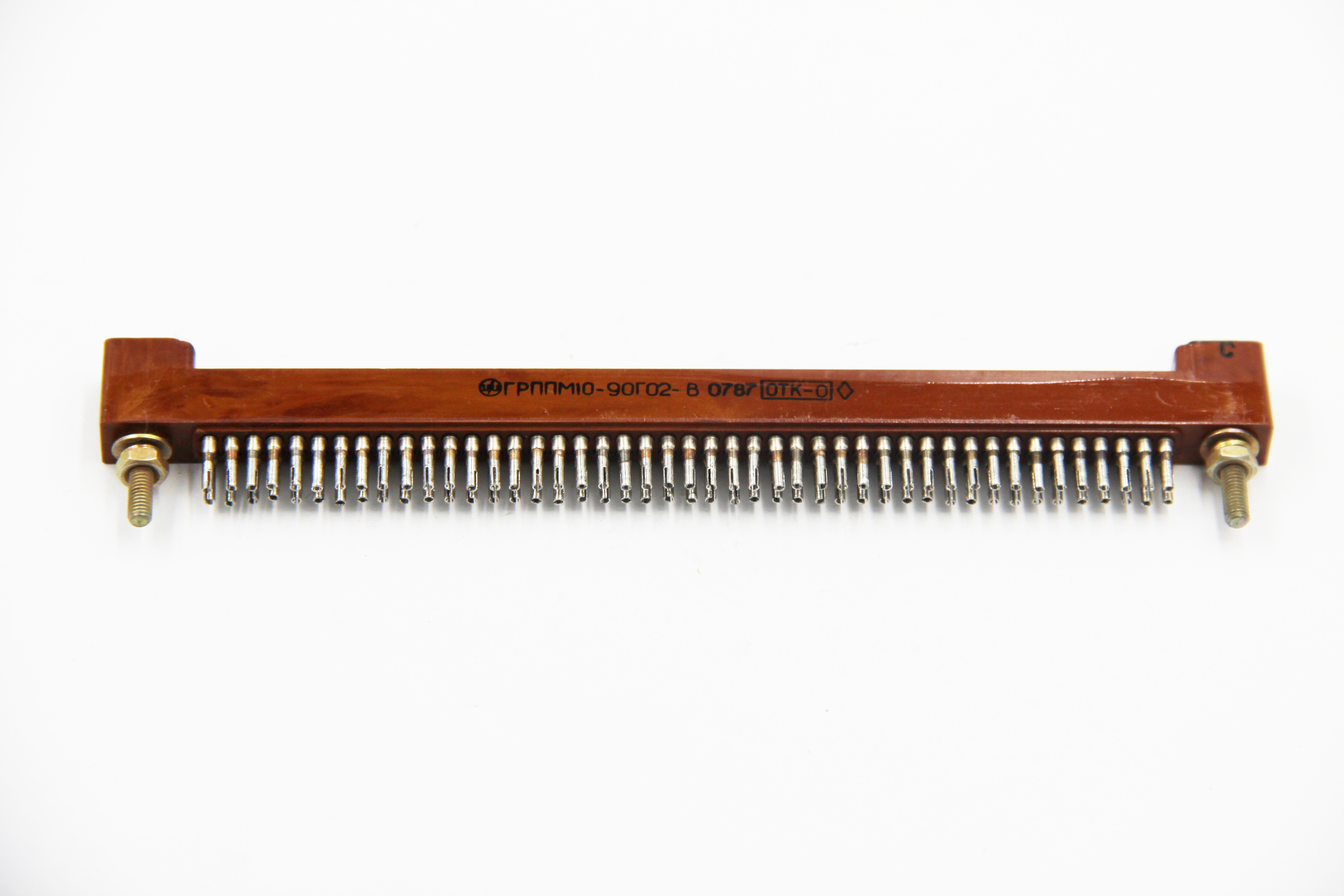

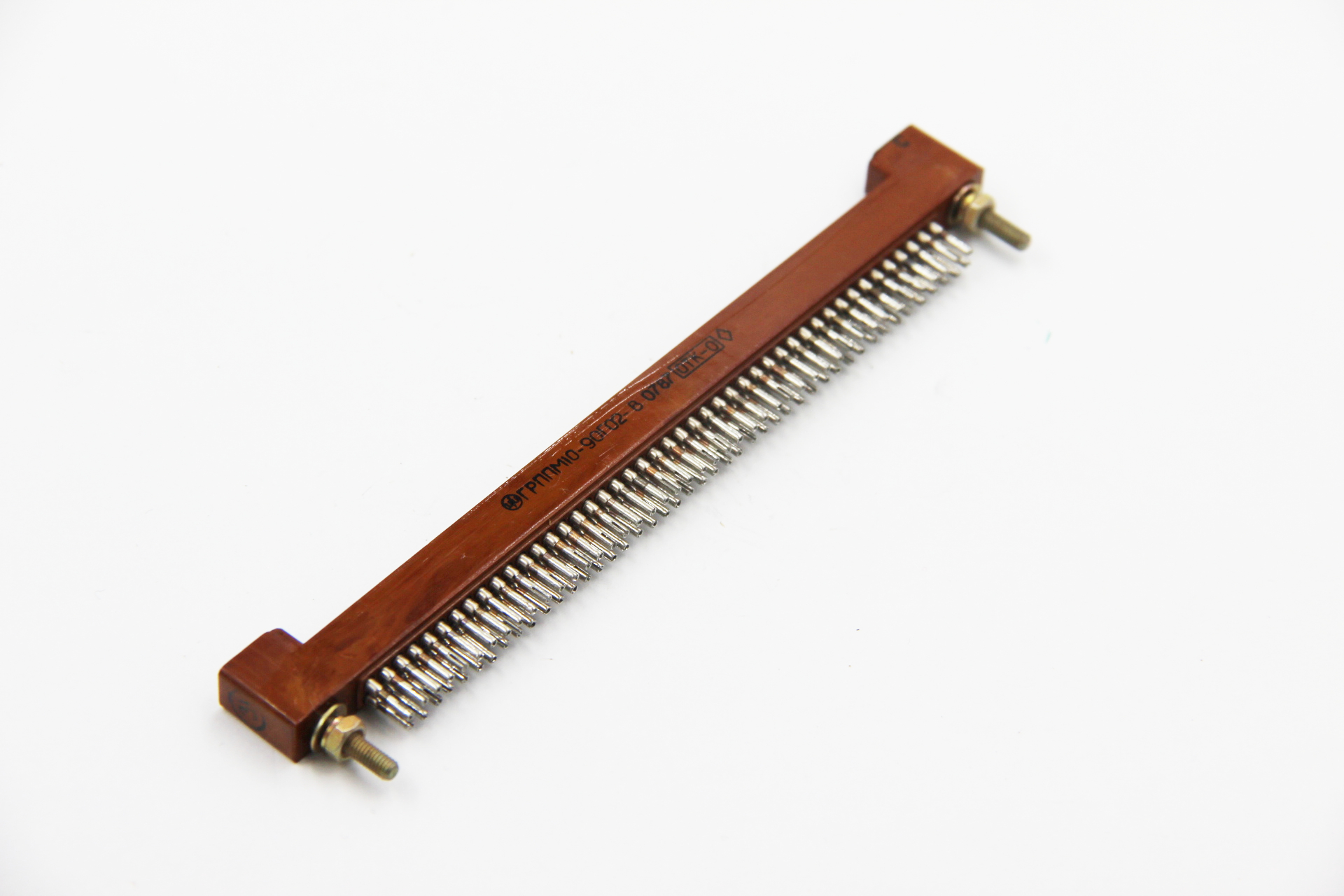

ГРППМ10-90ГО2-В

Соединители электрические низкочастотные прямоугольные ГРППМ10-90Ш2-В предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов, для объемного и печатного монтажа.

Структура условного обозначения:

ГРППМ10-90Ш2-В
ГРППМ - соединитель прямоугольный малогабаритный;
10 - порядковый номер разработки;
90 - количество контактов;
Часть соединителя: Ш - вилка; Г - розетка;
Конструктивное исполнение:
- О - розетки неплавающие с контактами под объёмный монтаж;
- ПЛ - розетка плавающая с контактами под объёмный монтаж;
- Б - вилка угловая под печатный монтаж с уменьшенным межрядным расстоянием хвостовиков штырей; отсутствие буквы - розетки прямые под печатный монтаж; вилки угловые под печатный монтаж
Покрытие контактов: 1 - золото; 2 - серебро;
В - всеклиматическое исполнение по ГОСТ В 20.39.404-81

Технические параметры соединителей ГРППМ10:
Общее количество контактов:	64, 90
Сопротивление контактов, не более, Ом:	0,01
Рабочий ток на контакт, А:	1
Максимальное рабочее напряжение, В:	100
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	1000
Электрическая прочность изоляции, В:	500
Емкость между любыми контактами, не более, пФ:	4
Синусоидальная вибрация: - диапазон частот, Гц: - ускорение, м/с2 (g):	1....2000 100 (10)
Механический удар, одиночного действия с ускорением, м/с2 (g):	1500 (150)
Механический удар, многократного действия с ускорением, м/с2 (g):	350 (35)
Линейное ускорение, м/с2 (g):	1000 (100)
Атмосферное пониженное давление, Па (мм рт.ст.):	3,9x102 (3)
Рабочая температура окружающей среды, °C:	от -60 до +70
Смена температур с учетом температуры перегрева контактов, °C:	от -60 до +100
Повышенная относительная влажность воздуха при температуре 35°C, %:	98
Минимальная наработка, часов:	10000
Количество сочленений-расчленений:	250
Срок сохраняемости, лет:	12
