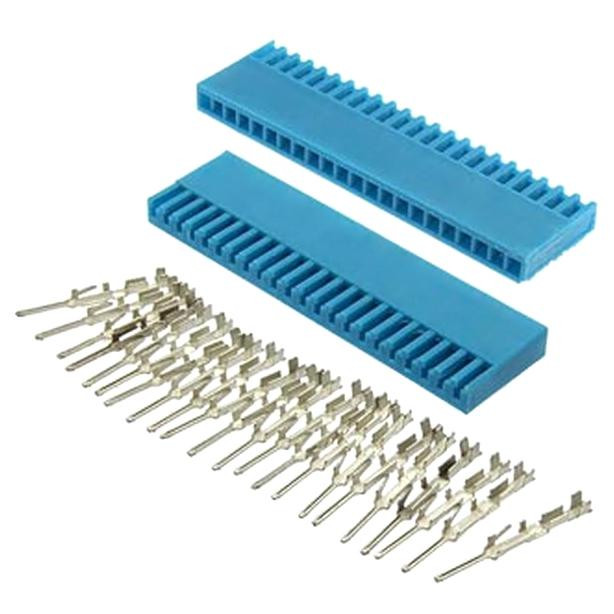

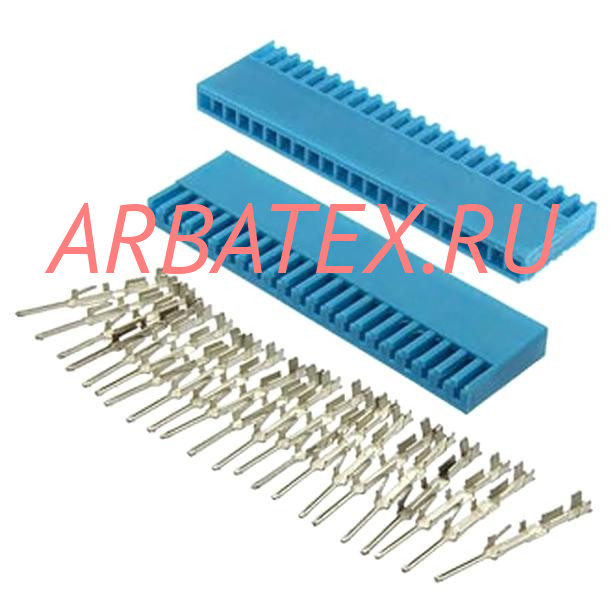

ОНП-ВГ-25-23/58*4,6-В34-23

ОНП-ВГ-25-23/58*4,6-В34-23

Описание

Условные обозначения:


Вилка ОНП-ВГ-25-1(2,3,4,5,6,7,8,9,10,11,12,13,14,15,16,17,18,19,
20,21,22,23,24,25,26,27,28,29,30,31,32,33,34,35,36,37,38,39)/3х4,
6(5,5х4,6;8х4,6;10,5х4,6;13х4,6;15,5х4,6;18х4,6;20,5х4,6;23х4,6;25,
5х4,6;30,5х4,6;38х4,3;40,5x5;48х4,6;55,5х4,6;53х4,6;58х4,6;95,5х4,
6;98х4,6)-В34(53)-NKi, где:

ОНП - тип соединителя.
ВГ - врубное сочленение.
25 - малогабаритный.
Также существуют другие соединители - ОНп-КГ-22.

1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39 - количество контактов.
3х4,6; 5,5х4,6; 8х4,6; 10,5х4,6; 13х4,6; 15,5х4,6; 18х4,6; 20,5х4,6; 23х4,6; 25,5х4,6; 30,5х4,6; 38х4,3; 40,5x5; 48х4,6; 55,5х4,6; 53х4,6; 58х4,6; 95,5х4,6; 98х4,6 - условный размер вилки.

В - вилка.
Конструктивное исполнение:
- 34 - кабельная часть без кожуха;
- 53 - угловая вилка косвенного сочленения с печатной платой.

N - количество заказываемых отверстий в изоляторе.
Ki - номера отверстий с установленными контактами.

бРО.364.056ТУ - обозначение технических условий.

Пример: вилка ОНП-ВГ-25-23/58,4х4,6-В34-23.
Это значит: соединитель типа ОНП (ОНП), врубное сочленение (ВГ), малогабаритный (25), в схеме 23 контактов (23), размер соединителя 58,4х4,6 мм (58,4х4,6), вилка (В), кабельная часть без кожуха (34), 1 отверстие в изоляторе (23).

Варианты исполнения изделия вилка ОНП-ВГ-25 в зависимости от вида приёмки:
- ОТК - отдел технического контроля;
- ОС - особо стойкие (особо стабильные);
- ПЗ - приемка заказчика;
- ВП - военная приемка.

Технические характеристики ОНП-ВГ-25:


Рабочий ток на каждый контакт - 3 А.

Максимальное рабочее напряжение - не более 1500 В (ампл.).

Сопротивление контактов вилки ОНП-ВГ-25 - не более 10 мОм.

Сопротивление изоляции в нормальных климатических условиях - не менее 10 ГОм.

Рабочее напряжение при шаге контактов:

- 2,5 мм - 700 В (ампл.);

- 5 мм - 1250 В (ампл.);

- 10 мм и более - 1500 В (ампл.).

Покрытие контактов ОНП-ВГ-25 - олово-висмут.

Число сочленений-расчленений - 250.

Исполнение монтажной части - без патрубка.

Минимальная наработка на отказ - 15000 ч.

Минимальный срок сохраняемости - 6 лет.

Присоединение проводов к хвостовикам контактов производится методом обжимки.

Для ориентации при сочленении вилок ОНП-ВГ-25 с розетками ОНп-КГ-22 с применяют направляющие и фиксаторы, которые устанавливаются в свободные отверстия розеток.

ОНП-ВГ-25 соединители изготавливаются для внутреннего монтажа, поставляются россыпью.

Вилки сочленяются с розетками ОНп-КГ-22.


Условия эксплуатации:


Температура окружающего воздуха - от -45° С до +65° С.

Пониженное атмосферное давление - 53 кПа (400 мм рт. ст.).

Синусоидальная вибрация для изделия разъём ОНП-ВГ-25:

- в диапазоне частот - от 1 Гц до 80 Гц;

- с ускорением - 50 м/с2.

Ускорение механического удара многократного действия - 150 м/с2.

Максимальная температура соединителя равна сумме повышенной рабочей температуры среды и температуры перегрева контактов - +20° С.

Климатическое исполнение - умеренный и холодный климат (УХЛ2.1).
