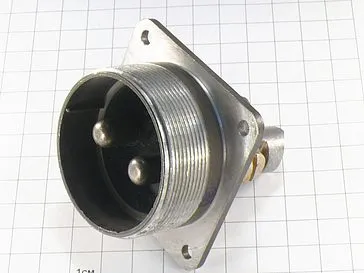

2РТ48П2ЭШ9-А вилка

2РТ48П2ЭШ9-А вилка приборная без патрубка предназначена для применения в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.

Условное обозначение:

Вилка 2РТ48П2ЭШ9-А, где:

2РТ - тип соединителя.

48 - условный размер корпуса.

П - без патрубка.

2 - количество контактов.

Э - для экранированного кабеля (отсутствует).

Ш - вилка.

9 - сочетания контактов.

Технические характеристики 2РТ48П2ЭШ9-А:

Рабочий ток - не более 200 А.

Максимальное рабочее напряжение постоянного тока - не более 850 В.

Диаметр контактов - 9 мм.

Покрытие контактов - серебро.

Сопротивление контактов - 0,15 мОм.

Сопротивление изоляции в нормальных климатических условиях - не менее 5000 МОм.

Количество сочленений-расчленений изделий соединителей ШРГ48П2ЭШ9 - 500.

Скорость утечки воздуха при перепаде давления до 9,8∙10⁴ Па (1 кгс/см²) - не более 2 л/ч.

Минимальная наработка - 1000 ч.

Срок сохраняемости - не менее 15 лет.

Сочленение изделия разъём ШРГ48П2ЭШ9 - резьбовое.

Тип корпуса - герметичный.

Метод монтажа - пайка.

Габаритные размеры - не более 68,4×60×60 мм.
