Описание

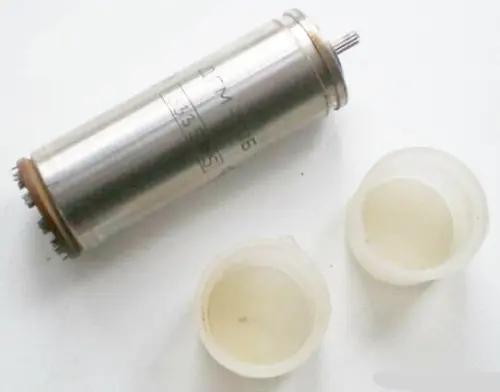

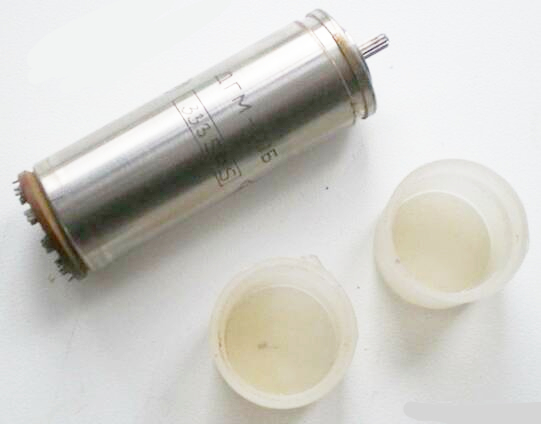

Двигатель-генератор ДГМ-0,1А с фланцевым креплением предназначены для продолжительного режима работы при сдвиге фаз между напряжениями возбуждения и управления двигателя 90°. Прибор рассчитан на эксплуатацию в условиях повышенной жесткости, характерных для изделий авиационной техники.
Технические характеристики приборов двигатель-генераторы ДГМ-0,1А:
Частота напряжения питания - 400Гц;
Напряжение:
- возбуждение двигателя - 36В;
- управление двигателем - 18В;
- возбуждение генератора - 36В;
Максимальная полезная мощность прибора двигатель-генератор ДГМ-0,1А - 0,1Вт;
Пусковой момент - 6∙10-4Н∙м;
Частота вращения при холостом ходе - 7200об/мин;
Крутизна выходной характеристики прибора двигатель-генератор ДГМ-0,1А - 0,1мВ/об/мин;
Остаточная ЭДС генератора - 15мВ;
Переменная составляющая остаточной ЭДС генератора - 5мВ;
Пусковой ток возбуждения двигателя прибора двигатель-генератор ДГМ-0,1А - 90мА;
Пусковой ток управления двигателем - 70мА;
Ток возбуждения генератора прибора двигатель-генератор ДГМ-0,1А - 120мА;
Вибрационные нагрузки:
- диапазон частот - 10Гц-2000Гц;
- ускорение - 150м/с2;
Ударные нагрузки - 150м/с2;
Температура окружающей среды - от -60°С до +100ºС;
Относительная влажность воздуха при температуре 40°С - 98%;
Гарантийная наработка прибора двигатель-генератор ДГМ-0,1А - 3200 часов;
Габариты прибора:
- диаметр - 20мм;
- длина - 63,9мм;
Масса прибора двигатель-генератор ДГМ-0,1А - 0,085кг;
Изготовитель гарантирует соответствие качества прибора ДГМ-0,1А двигатель-генератортребованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
