Описание

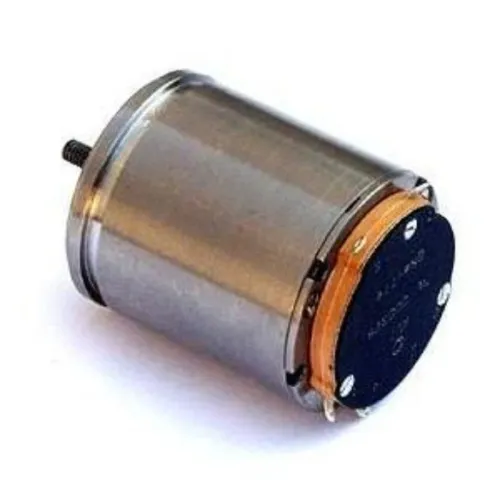

Бесконтактный индукционный фазовращатель БИФ-114 (БИФ114, БИФ 114) Бесконтактные индукционные фазовращатели (БИФ) обеспечивают линейное изменение фазы выходного напряжения от 0° до 360°.
Бесконтактный индукционный фазовращатель БИФ-114 применяют для измерения и регулировки фазовых сигналов в радиотехнической, электротехнической аппаратуре и других устройствах, а также в режиме первичного датчика в преобразователях УГОЛ-КОД.
БИФ могут работать в режиме вращающегося или пульсирующего поля, причем в последнем случае к выходным обмоткам подключается фазосдвигающий контур RC, параметры которого приводятся в технической документации на БИФ.
Конструктивно бесконтактные индукционные фазовращатели БИФ-114 выполнены как неявнополюсные электрические машины, имеющие равномерно распределенные пазы на статоре и роторе. Связь с роторной обмоткой осуществляется с помощью кольцевого трансформатора, что обеспечивает высокую надежность.
Технические характеристики
Напряжение возбуждения - 40В;
Частота прибора бесконтактный индукционный фазовращатель БИФ-114 - 4кГц;
Диапазон рабочих частот - 4кГц-25кГц;
Полное входное сопротивление холостого хода прибора бесконтактный индукционный фазовращатель БИФ-114 - 400 Ом;
Коэффициент передачи RC-контуром - 0,36;
По величине фазовой погрешности в режиме пульсирующего поля с RC-контуром БИФ подразделяются на классы точности:
- Бесконтактный индукционный фазовращатель БИФ-114 1 класс точности (1 кл. т.) имеет характеристики:
- Фазовая ошибка - не более ±15 минут;
- Бесконтактный индукционный фазовращатель БИФ-114 2 класс точности (2 кл. т.) имеет характеристики:
- Фазовая ошибка - не более ±30 минут;
- Бесконтактный индукционный фазовращатель БИФ-114 3 класс точности (3 кл. т.) имеет характеристики:
- Фазовая ошибка - не более ±60 минут;
Масса прибора бесконтактный индукционный фазовращатель БИФ-114 - не более 0,25кг.
