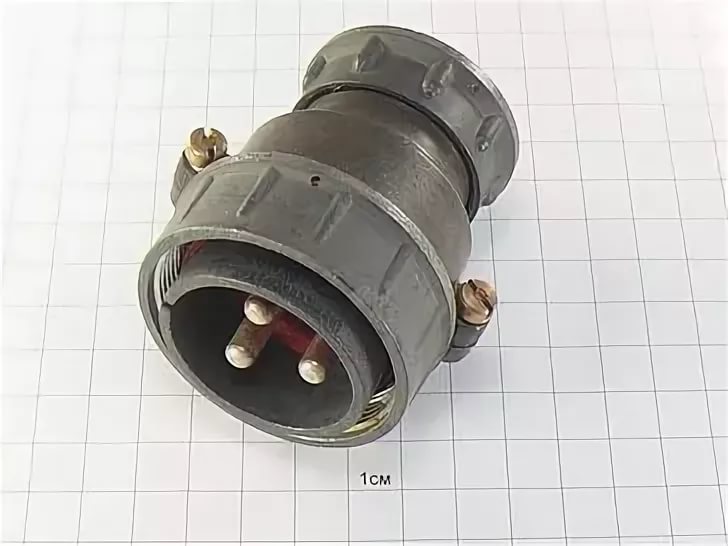

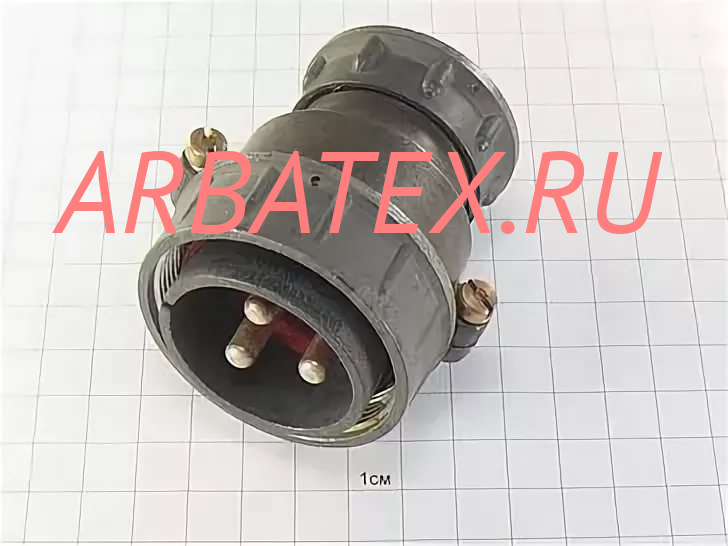

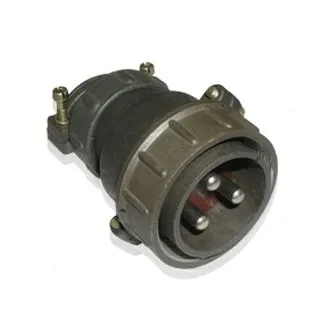

2РТ40П3ЭГ9-А вилка кабельная с прямым патрубком и гайкой для экранированного кабеля предназначена для применения в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.
Условное обозначение:
Вилка 2РТ40П3ЭГ9-А, где:
2РТ - тип соединителя.
40 - условный размер корпуса.
П - прямой патрубок.
3 - количество контактов.
Э - для экранированного кабеля.
Г - вилка.
9 - сочетания контактов.
А - обозначение материала изолятора.
Технические характеристики 2РТ40П3ЭГ9-А:
Рабочий ток - 100 А.
Максимальное рабочее напряжение постоянного тока - не более 700 В.
Диаметр контактов - 5,5 мм.
Покрытие контактов - серебро.
Сопротивление контактов - 0,3 мОм.
Сопротивление изоляции в нормальных климатических условиях - не менее 1000 МОм.
Количество сочленений-расчленений изделий соединителей 2РТ40П3ЭГ9-А - 500.
Минимальная наработка - 1000 ч.
Срок сохраняемости изделия разъём 2РТ40П3ЭГ9-А - не менее 20 лет.
Сочленение соединителей - резьбовое.
Метод монтажа - пайка.
Габаритные размеры - 61,1×52,5×66,1 мм.
Варианты исполнения вилок 2РТ40П3ЭГ9-А в зависимости от вида приёмки:
- отдел технического контроля - 2РТ40П3ЭГ9-А ОТК;
- особо стойкие (особо стабильные) - ОС2РТ40П3ЭГ9-А, 2РТ40П3ЭГ9-А ОС;
- приемка заказчика - 2РТ40П3ЭГ9-А ПЗ;
- военная приемка - 2РТ40П3ЭГ9-А ВП.
