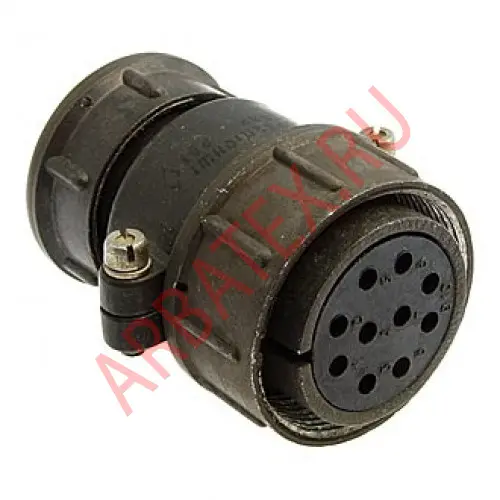

ШР36П15ЭШ4 розетка кабельная

Розетка кабельная ШР36П15ЭШ4 с прямым патрубком цилиндрическая низкочастотная применяется в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В.

Условное обозначение:

Розетка ШР36П15ЭШ4, где:

ШР - тип соединителя. 36 - условный размер корпуса. П - с прямым патрубком. 15 - количество контактов. Э - гайка патрубка для экранированного кабеля. Ш - розетка. 4 - сочетание контактов.

Технические характеристики :

Рабочий ток для контактов с диаметром:

- 1,5 мм - 10 А;

- 2,5 мм - 25 А.

Максимальное рабочее напряжение - не более 850 В. Сопротивление электрического контакта с диаметром:

- 1,5 мм - не более 2,5 мОм;

- 2,5 мм - не более 1 мОм.

Сопротивление изоляции ШР36П15ЭШ4 - не менее 5000 МОм.  Габаритные размеры - 56,1×45,5×64,1 мм. Температура окружающей среды - от -60° С до +60° С.Климатическое исполнение УХЛ.
