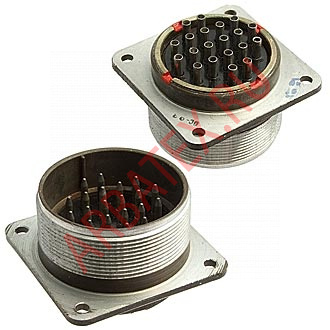

ШР55П30НГ1 вилка блочная

Вилка ШР55П30НГ1 с прямым патрубком цилиндрическая низкочастотная применяется в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В

Условное обозначение:

Вилка ШР55П30НГ1, где:

ШР - тип соединителя.

55 - условный размер корпуса.

П - с прямым патрубком.

30 - количество контактов.

Н - для неэкранированного кабеля.

Г - вилка.

1 - сочетания контактов.

Технические характеристики ШР55П30НГ1:

Рабочий ток на контактах диаметром:

- 1,5 мм - 8 А;

- 2,5 мм - 20 А.

Максимальное рабочее напряжение постоянного тока - не более 850 В.

Диаметры контактов - 1,5 мм; 2,5 мм.

Покрытие контактов - серебро.

Сопротивление на контактах диаметром:

- 1,5 мм - 2,5 мОм;

- 2,5 мм - 1 мОм.

Сопротивление изоляции в нормальных климатических условиях - не менее 5000 МОм.

Сочленение соединителей - резьбовое.

Метод монтажа - пайка.

Габаритные размеры - 82,7×75,1×67,5 мм.

Температура окружающего воздуха - от -60° С до +60° С.
