ШР40У3НШ9 розетка кабельная

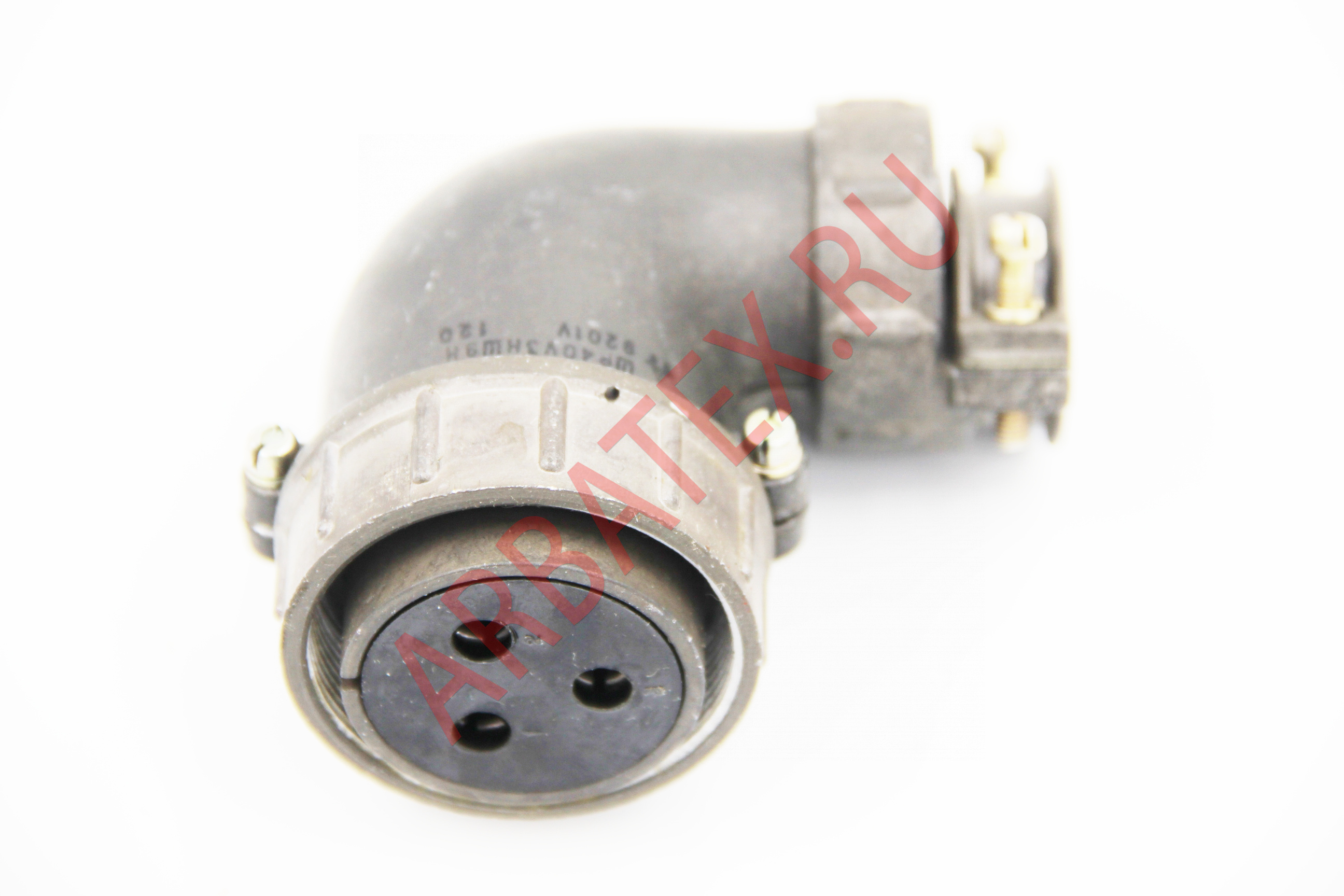

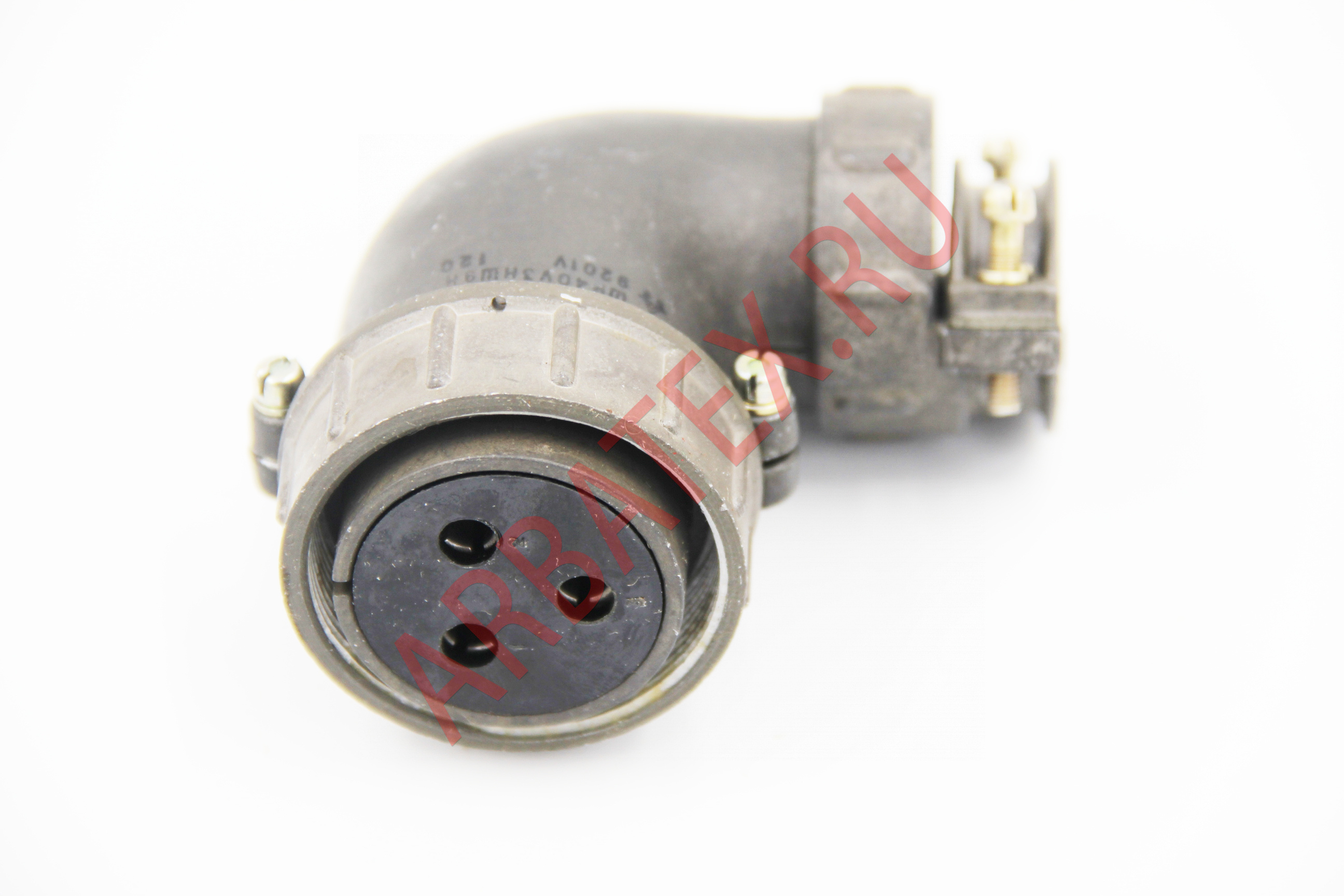

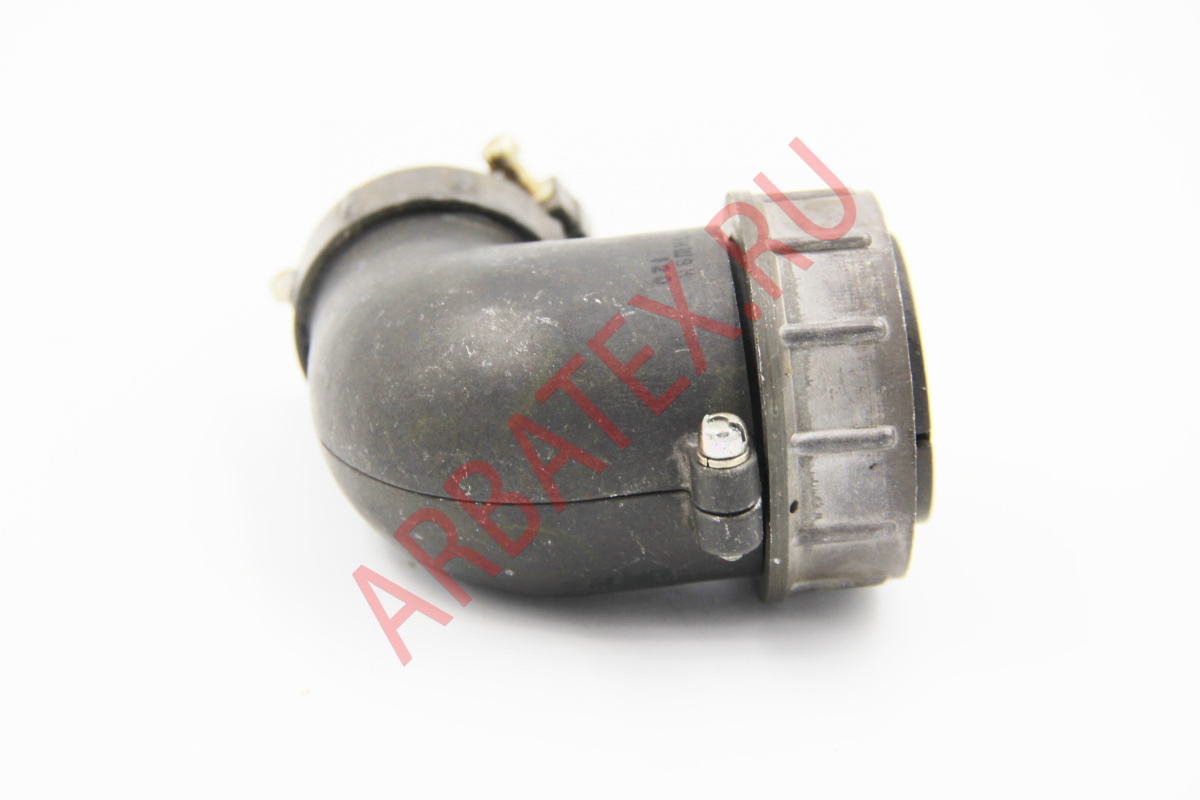

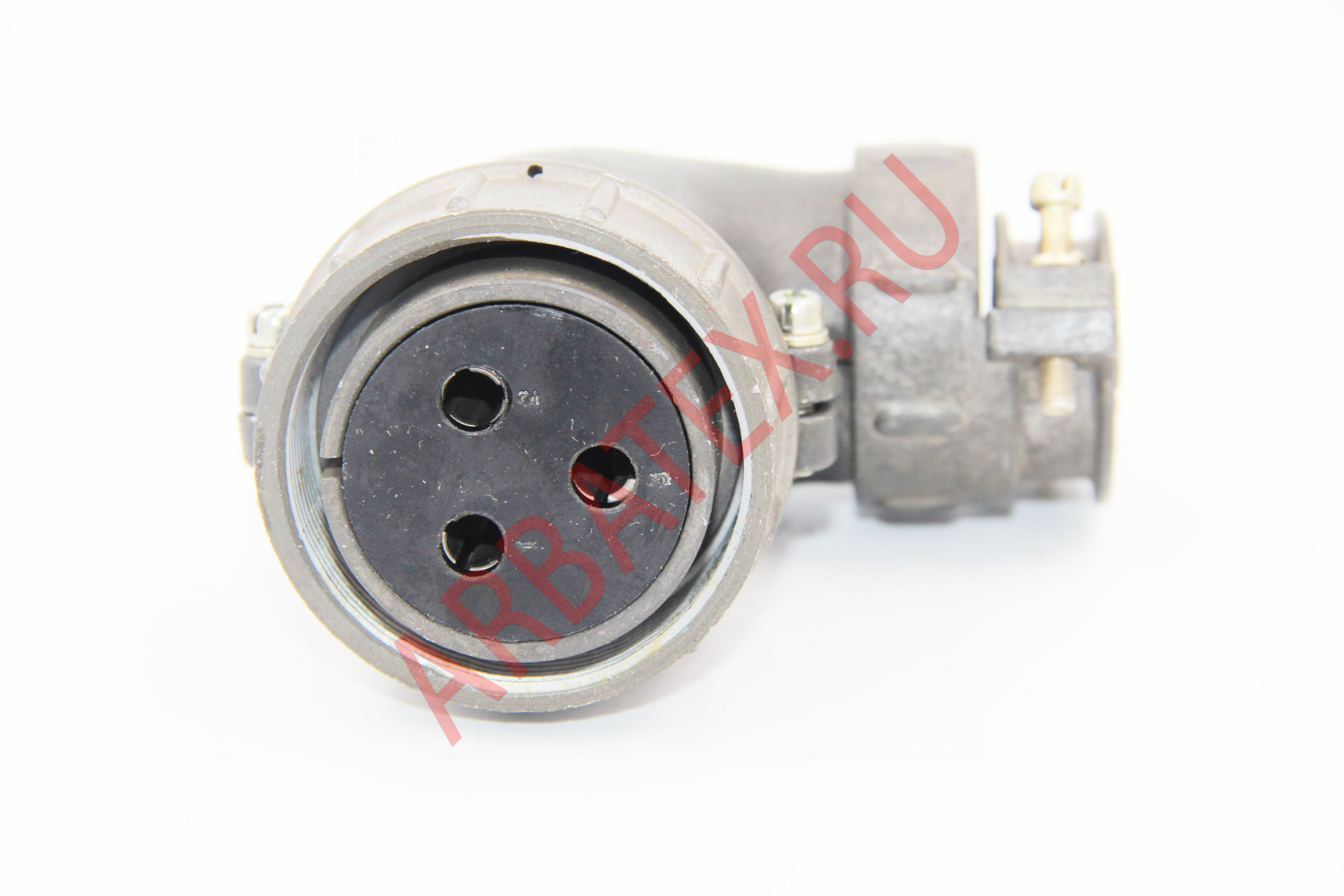

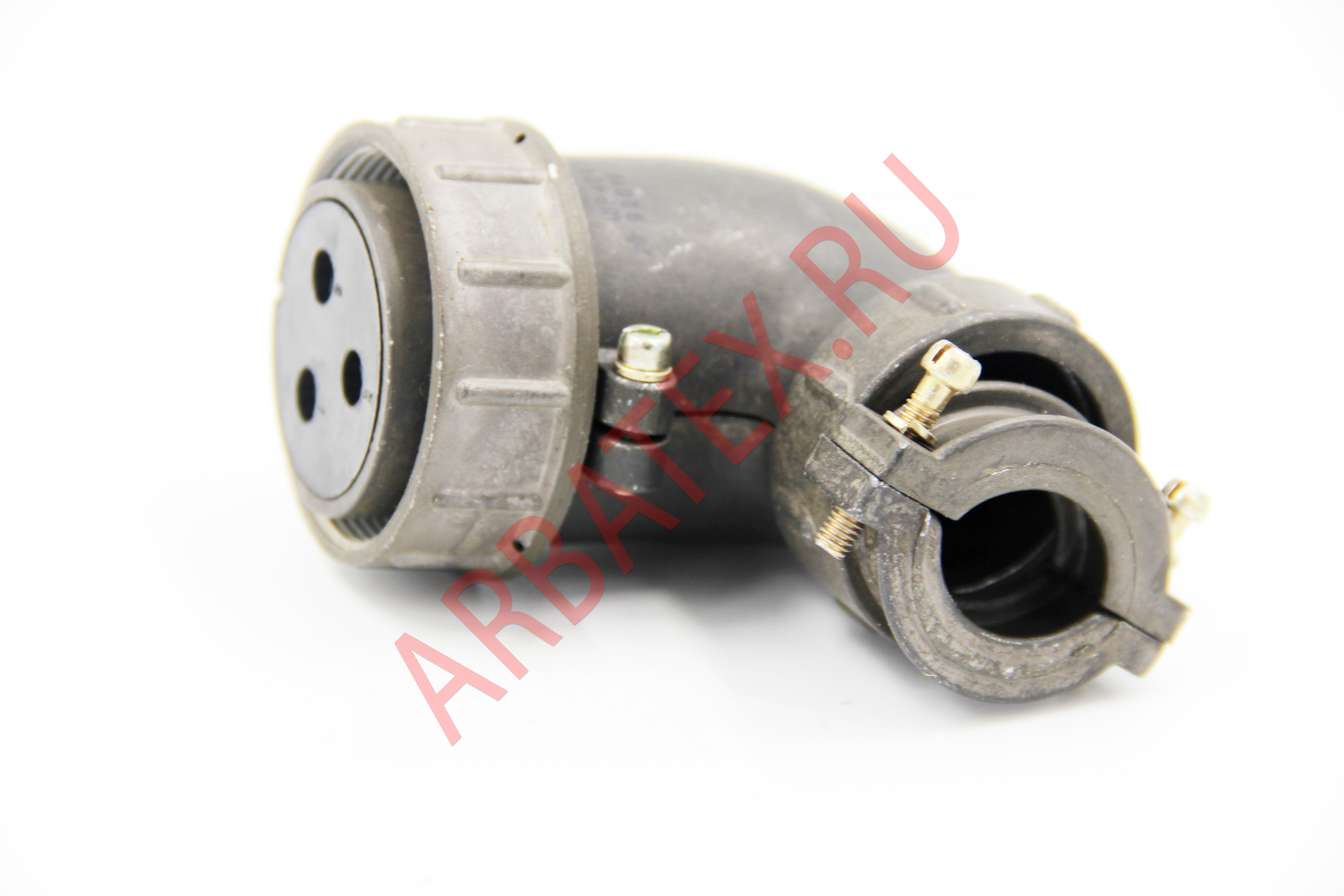

Розетка кабельная ШР40У3НШ9 с угловым патрубком цилиндрическая низкочастотная применяется в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В.

Условное обозначение:

Розетка ШР40У3НШ9, где:

ШР - тип соединителя. 40 - условный размер корпуса. У - с угловым патрубком. 3 - количество контактов. Н - для неэкранированного кабеля. Ш - розетка. 9 - сочетания контактов.

Технические характеристики :

Рабочий ток - 100 А. Максимальное рабочее напряжение постоянного тока - не более 850 В. Диаметр контактов - 5,5 мм. Покрытие контактов - серебро. Сопротивление контактов - 0,3 мОм. Сопротивление изоляции в нормальных климатических условиях - не менее 5000 МОм. Сочленение соединителей - резьбовое. Метод монтажа - пайка. Габаритные размеры - 84,4×88×52,5 мм Температура окружающего воздуха - от -60° С до +60° С.Соединители ШР40У3НШ9 - предназначены для внутреннего и наружного (при защите потребителем от пыли и воды) применения в климатическом исполнении УХЛ.
