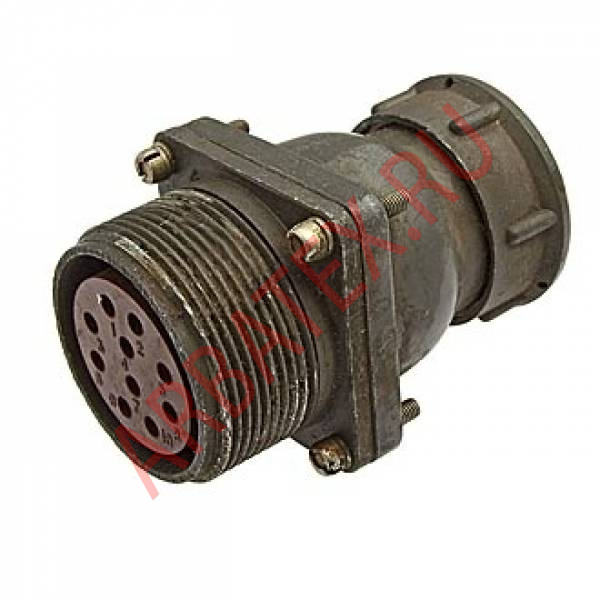

ШР60ПК47НГ2 розетка блочная

ШР60ПК47НГ2 розетка блочная

Характеристики

4F40YDOH4

Описание

 Розетка блочная ШР60ПК47НГ2 цилиндрическая низкочастотная применяется в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В.

Условное обозначение:

Розетка ШР60ПК47НГ2, где:

ШР - тип соединителя.

60 - условный размер корпуса.

ПК - с прямым патрубком.

47 - количество контактов.

Н - для неэкранированного кабеля.

Г - розетка.

2 - сочетания контактов.


Технические характеристики :

Рабочий ток на контактах диаметром:

- 1,5 мм - 7 А;

- 2,5 мм - 17,5 А.

Максимальное рабочее напряжение постоянного тока - не более 850 В.

Диаметры контактов - 1,5 мм; 2,5 мм.

Покрытие контактов - серебро.

Сопротивление на контактах диаметром:

- 1,5 мм - 2,5 мОм;

- 2,5 мм - 1 мОм.

Сопротивление изоляции в нормальных

Количество перепаек - не более 3.

Сочленение соединителей - резьбовое.

Метод монтажа - пайка.

Габаритные размеры - 80,8×68×68 мм.

климатических условиях - не менее 5000 МОм.

Температура окружающего воздуха - от -60° С до +60° С.
