Характеристики

РП10
Вилка
11
4CS0VCQOF

Описание

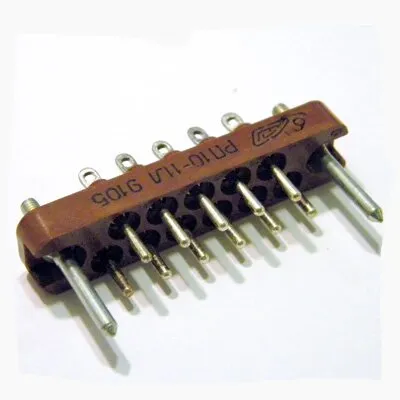

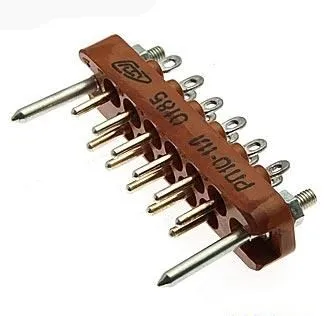

Описание разъема РП10-11Л:



Соединители внутреннего монтажа предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Вид климатического исполнения - УХЛ, В. Вид приемки - 1, 5, 9. Вилки и розетки имеют металлический литой или пластмассовый кожух с прямым и угловым выходом кабеля и фиксирующие замки. Покрытие контактов серебро и олово-висмут. Вилки и розетки имеют ловители и плавающие контакты.
Вилки и розетки имеют металлический литой или пластмассовый кожух с прямым и угловым выходом кабеля и фиксирующие замки. Покрытие контактов серебро и олово-висмут.
В качестве закрепления кабеля в корпусе имеется втулка. Контакты покрыты либо серебром, либо олова-висмут. В частности исполнения климатического УХЛ, В.
Выполнены данные разъемы по техническим условия - бРО.364.025 ТУ, ГЕО.364.004 ТУ, НЩО.364.005 ТУ

Параметры разъема РП10-11Л:



Рабочее напряжение, В..............................................................1500
....................................................................................1550 – «В» (ПЗ)
Сила электрического тока на один контакт, А, не более...................15
Сопротивление контактов, Ом, не более.....................................0,004
...............................................................................0,02 -УХЛ 2.1(ОТК)
Температура окружающей среды, 0С.................................-60 ÷ +125
Количество контактов.................................................7,11,15,22,30,42


Расшифровка условного обозначения разъема РП10-11Л



РП10 - Тип соединителя: ручного сочленения (расчленения) общего назначения, низкочастотный, прямоугольный;
11 - Количество контактов: 7,11,15,22,30,42;
З - Наличие замка для фиксации сочленённого положения;
Л - Тип кожуха:
- Л - наличие ловителей (направляющих штырей, втулок);
- У - наличие корпуса с угловым выходом кабеля (жгута);
- П - наличие корпуса с прямым выходом кабеля (жгута);
- УН - наличие универсального пластмассового корпуса (с прямым и угловым выходом кабеля);
П - Материал изолятора: П - изолятор из термопластичного материала;
О - Покрытие контактов: О - олово-висмут; без буквы - серебро;
В - Климатическое исполнение: В - всеклиматическое; без буквы - УХЛ.
