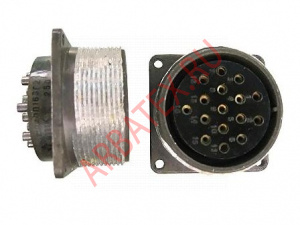

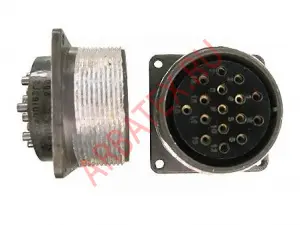

СШР28П7ЭГ9 розетка блочная

Розетка блочная СШР28П7ЭГ9 без патрубка цилиндрическая низкочастотная применяется в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В.

Условное обозначение:

Розетка СШР28П7ЭГ9, где:

СШР - тип соединителя.

28 - условный размер корпуса.

П - без патрубка.

7 - количество контактов.

Э - для экранированного кабеля (отсутствует).

Г - розетка.

9 - сочетания контактов.

Технические характеристики СШР28П7ЭГ9:

Рабочий ток - 25 А.

Максимальное рабочее напряжение постоянного тока - не более 850 В.

Диаметр контактов - 2,5 мм.

Покрытие контактов - серебро.

Сопротивление контактов - 1 мОм.

Сопротивление изоляции в нормальных климатических условиях - не менее 5000 МОм.

Сочленение соединителей - резьбовое.

Метод монтажа - пайка.

Габаритные размеры - 42×38×38 мм.

Температура окружающего воздуха - от -60° С до +60° С.

Климатическое исполнение УХЛ.
