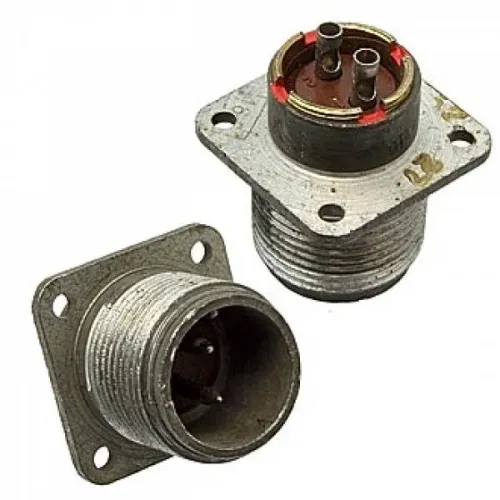

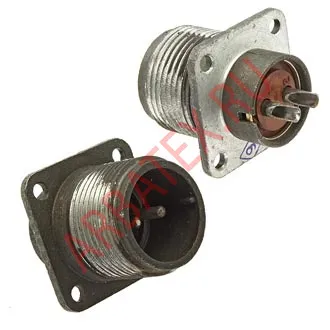

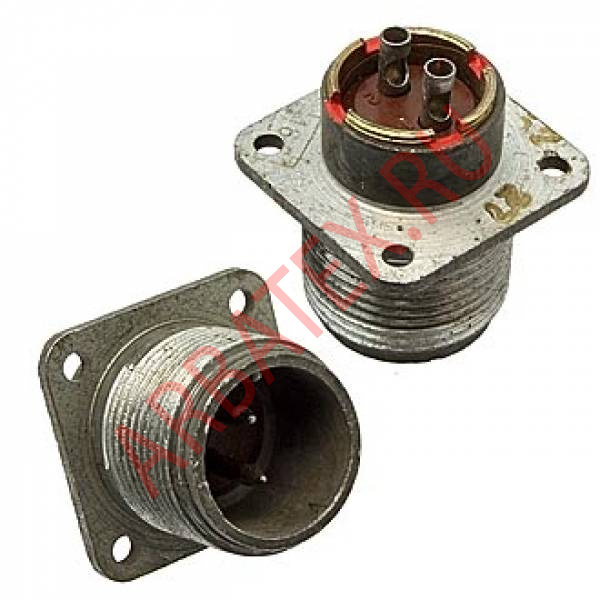

2РТ20П2ЭШ6 вилка блочная

2РТ20П2ЭШ6 вилка блочная

Характеристики

Вилка
2
20
4CS0VCQM1

Описание

Описание разъема 2РТ20П2ЭШ6


Соединитель 2РТ20П2ЭШ6-А цилиндрический низкочастотный предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 700 В.

Структура условного обозначения:


2РТ20П2ЭШ6-А
2РТ - тип соединителя;
20 - условный размер корпуса;
П - конструктивное исполнение: для приборной части: П - без патрубка; ПК - с прямым патрубком; СК - с угловым патрубком; для кабельной части: П - с прямым патрубком; У - с угловым патрубком;
2 - количество контактов;
Э - вид гайки патрубка: Э - для экранированного кабеля; Н - для неэкранированного кабеля;
Ш - вид контактов: для приборной части: Г - розетка, Ш - вилка; для кабельной части: Ш -  розетка, Г - вилка;
6 - обозначение сочетания контактов (условное число);
А - дополнительное обозначение - по материалу изолятора;
Н - покрытие контактов никель;


Технические параметры соединителей 2РТ-А:
Рабочий ток на одиночный контакт, А:
10....200
Сопротивление контактов, не более, МОм:
          - диаметр контакта, 1,5 мм
          - диаметр контакта, 2,5 мм
          - диаметр контакта, 3,5 мм
          - диаметр контакта, 5,5 мм
          - диаметр контакта, 9,0 мм

2,5
1,0
0,75
0,3
0,15
Максимальное рабочее напряжение, В: 700
Максимальная рабочая частота, МГц: 3
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: 1000
Синусоидальная вибрация, диапазон частот, Гц: 1....10000
Синусоидальная вибрация, ускорение, м/с2 (g): 100 (10)
Механический удар, одиночного действия с ускорением, м/с2 (g): 10000 (1000)
Механический удар, многократного действия с ускорением, м/с2 (g): 1500 (150)
Атмосферное пониженное давление, Па (мм рт.ст.) : 1,3·10-4 (10-6)
Рабочая температура окружающей среды, °C: от -60 до +100
Смена температур, °C: от -60 до +180
Минимальная наработка, часов: 1000
Количество сочленений - расчленений: 500
Срок сохраняемости, лет: 20
