ГРПМ1-122ШУ2-В

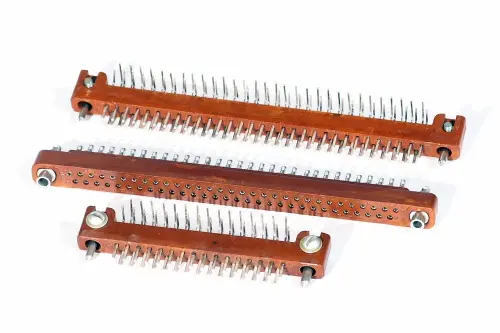

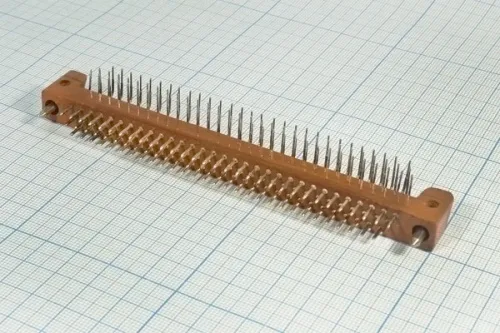

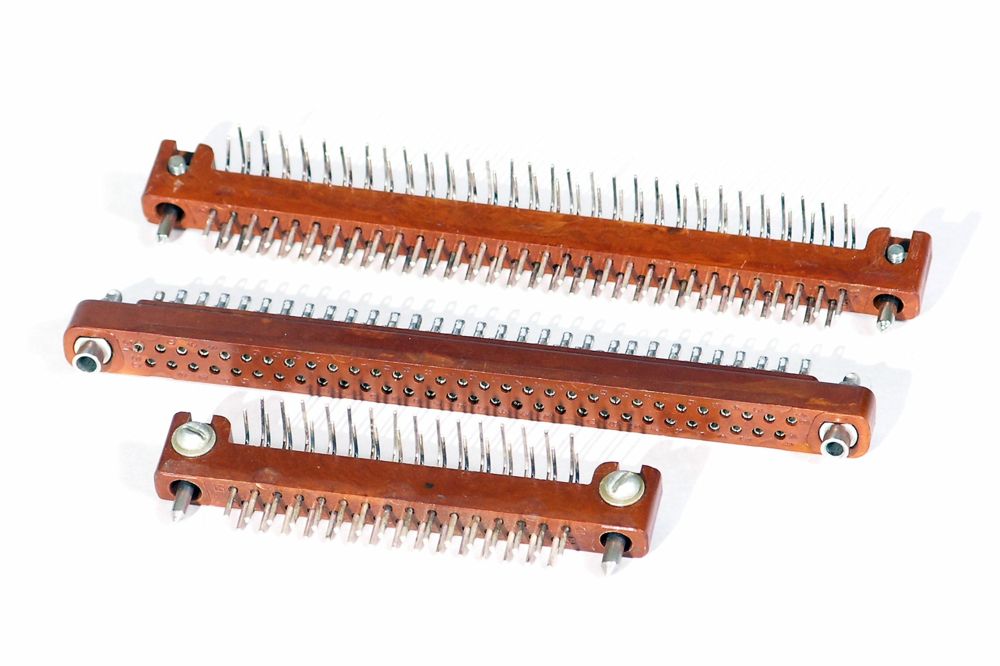

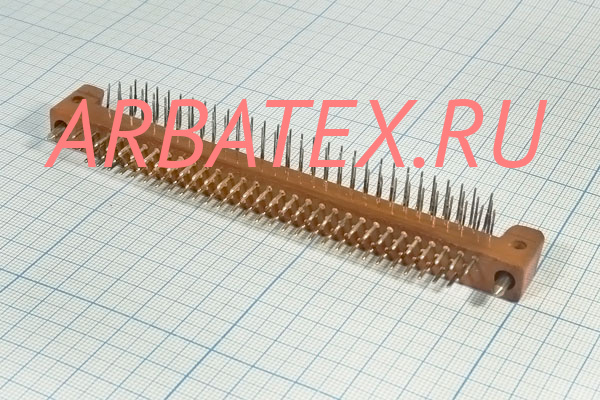

ГРПМ1-122ШУ2В вилка прямоугольная малогабаритная с гиперболоидными гнездами предназначена для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.

Условное обозначение:

Вилка ГРПМ1-122ШУ2В, где:

ГРПМ - соединитель прямоугольный малогабаритный с гиперболоидными гнездами.

1 - порядковый номер разработки.

122 - количество контактов.

Ш - штырь угловой.

У - печатный монтаж.

2 - вид покрытия контактов - серебро.

В - всеклиматическое исполнение.

Технические характеристики ГРПМ1-122ШУ2В:

Рабочий ток на каждый контакт при его равномерной нагрузке - не более 2 А.

Напряжение:

- максимальное - 250 В (ампл.);

- испытательное - 1200 В (ампл.).

Сопротивление соединителя ГРПМ1-122ШУ2В:

- контактов - не более 7 мОм;

- изоляции - не менее 5 ГОм.

Количество рядов - 3.

Емкость между контактами - не более 2,5 пФ.

Усилие расчленения:

- контактов с контрольным калибром - не менее 0,3 Н (0,03 кгс);

- соединителей - от 75 Н до 196 Н (от 7,5 кгс до 20 кгс).

Число сочленений-расчленений соединителя ГРПМ1-122ШУ2В - 1000.

Минимальная наработка - 5000 ч.

Минимальный срок сохраняемости - 25 лет.

Габаритные размеры - 128,5×13,5×26,5 мм.

Масса - не более 50 г.

Варианты исполнения изделий розетки ГРПМ1-122ШУ2В в зависимости от вида приёмки:

- отдел технического контроля - ГРПМ1-122ШУ2В ОТК;

- особо стойкие (особо стабильные) - ОСГРПМ1-122ШУ2В, ГРПМ1-122ШУ2В ОС;

- приемка заказчика - ГРПМ1-122ШУ2В ПЗ;

- военная приемка - ГРПМ1-122ШУ2В ВП.
