Описание

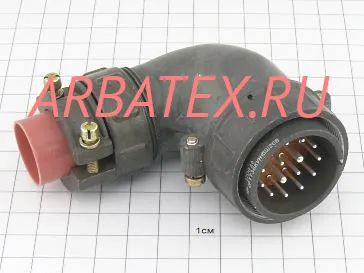

Цилиндрический низкочастотный соединитель 2РТТ36КУН15Ш20В пылебрызгозащищенный, предназначен для работы в электрических цепях постоянного и переменного  токов частотой до 3 МГц при напряжении до 850 В.


Структура условного обозначения:
2РТТ36КУН15Ш20В
2РТТ - тип соединителя
36 - условный размер корпуса;
К - вид корпуса: Б - блочный, К - кабельный;
У - вид патрубка: П - прямой, У - угловой;
Н - вид гайки патрубка: Э - для экранированного кабеля, Н - для неэкранированного кабеля;
15 - количество контактов;
Ш - часть соединителя: Ш - вилка, Г - розетка;
20 - обозначение сочетания контактов - условное число;
В - всеклиматическое исполнение.



Технические параметры соединителей 2РТТ:
Общее количество контактов: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 15, 16, 20, 23, 26, 30, 31, 45, 47
Рабочий ток на одиночный контакт, А:
20....200
Сопротивление контактов, не более, МОм:
          - диаметр контакта, 1,5 мм
          - диаметр контакта, 2,5 мм
          - диаметр контакта, 3,5 мм
          - диаметр контакта, 5,5 мм
          - диаметр контакта, 9,0 мм

2,5
1,0
0,75
0,3
0,15
Максимальное рабочее напряжение, В: 850
Максимальная рабочая частота, МГц: 3
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: 5000
Синусоидальная вибрация, диапазон частот, Гц: 1....5000
Синусоидальная вибрация, ускорение, м/с2 (g): 300 (30)
Механический удар, одиночного действия с ускорением, м/с2 (g): 10000 (1000)
Механический удар, многократного действия с ускорением, м/с2 (g): 1500 (150)
Атмосферное пониженное давление, Па (мм рт.ст.) : 1,3·10-4 (10-6)
Повышенная относительная влажность воздуха при температуре +40°C: 98%
Рабочая температура окружающей среды, °C: от -60 до +100
Минимальная наработка, часов: 1000
Количество сочленений - расчленений: 500
Срок сохраняемости, лет: 15
