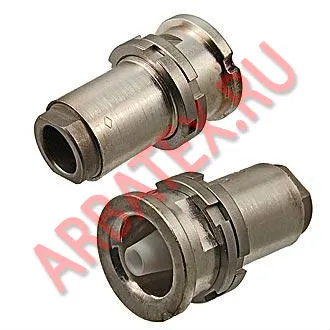

СР50-903ФВ соединитель

Описание разъема СР-50-903ФВ

Соединители радиочастотные коаксиальные с байонетным способом соединения, предназначены для работы в электрических цепях радиочастотных трактов в диапазоне частот: для соединителей с полиэтиленовой изоляцией до 3000 МГц, для соединителей с фторопластовой изоляцией — до 10000 МГц.
Климатическое исполнение — В.
Марки кабеля для подсоединения:
для СР-50-81ФВ: РК-50-2-21, РК-50-2-22
для СР-50-81ПВ: РК-50-2-11, РК-50-2-13, РК-50-2-16
Монтаж соединителей на кабель производится согласно инструкции по эксплуатации.

Параметры разъема  СР-50-903ФВ



Соединитель СР-50-903ФВ предназначен для эксплуатации в электрических цепях радиочастотных трактов.
Рабочее напряжение в нормальных условиях - 700 В
Количество сочленений-расчленений - 500
Сопротивление контактов штырь – гнездо и корпус – корпус - 0,01 Ом
Диапазоны рабочих температур:
- соединители с фторопластовой изоляцией - от -60 до +155 °С
- соединители с полиэтиленовой изоляцией - от -60 до +85 °С
Минимальный срок сохраняемости - 20 лет



Структура условного обозначения:
СР-50-903ФВ
СР - соединитель радиочастотный;
50  - величина волнового сопротивления, Ом;
903 - порядковый номер разработки;
Ф или П - изоляционный материал – фторопласт или полиэтилен;
В - всеклиматическое исполнение по ГОСТ В 20.39.404-81.
