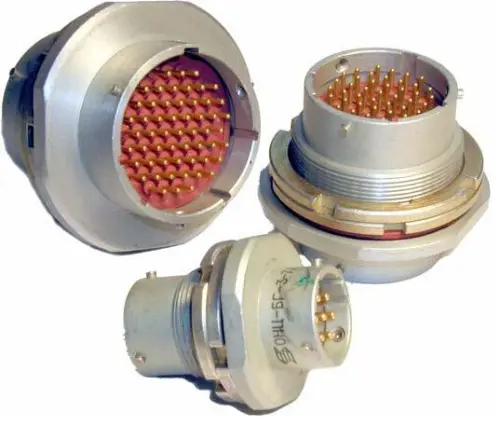

Переходники цилиндрические малогабаритные герметичные типа ОНЦ-БГ-3 внутреннего монтажа предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 700В (для переменного и импульсного токов - амплитудное значение). Переходники ОНЦ-БГ-3 состоят из приборной части. Переходники имеют фланец и крепятся к стенке прибора при помощи специальной гайки с контргайкой. Сочленение переходников - байонетное. Переходники ОНЦ-БГ-3 взаимосочленяемы с розетками типа СНЦ23 (ГЕ0.364.241ТУ) со стороны установки гайки для крепления переходника к изделию и розетками типа СНЦ23Л (ГЕ0.364.241) со стороны, обратной установке гайки, соответствующих типономиналов и углового положения изоляторов в корпусе. Контакты 1,0; 1,5; 2,0 мм покрыты золотом. Переходники во всеклиматическом исполнении по ГОСТ В 20.39.404-81.
Технические характеристики ОНЦ-БГ-3:
Рабочий ток на каждый контакт:
- диаметром 1 мм - от 3 А до 9 А;
- диаметром 1,5 мм - от 8 А до 15 А;
- диаметром 2 мм - от 12 А до 14 А.
Максимальный ток на одиночный контакт:
- диаметром 1 мм - 11 А;
- диаметром 1,5 мм - 20 А;
- диаметром 2 мм - 35 А.
Максимальное рабочее напряжение постоянного тока или амплитудное значение напряжения переменного тока - 700 В.
Сопротивление контактов:
- диаметром 1 мм - не более 10 мОм;
- диаметром 1,5 мм - не более 5 мОм;
- диаметром 2 мм - не более 3,2 мОм.
Количество сочленений-расчленений для изделия соединитель ОНЦ-БГ-3 - 500.
Минимальная наработка - не менее 3000 ч.
Срок сохраняемости - 15 лет.
Тип сочленения - байонетный.
Покрытие контактов - золото.
Переходники ОНЦ-БГ-3 состоят из приборной части, имеют фланец и крепятся к стенке прибора при помощи специальной гайки с контргайкой.
ОНЦ-БГ-3 взаимосочленяемы с розетками типа СНЦ23 со стороны установки гайки для крепления переходника к изделию и розетками типа СНЦ23Л со стороны, обратной установке гайки, соответствующих типономиналов и углового положения изоляторов в корпусе.
Условия эксплуатации:
Температура окружающего воздуха - от -60° С до +100° С.
Атмосферное пониженное рабочее давление - 1,33·10-10 Па (10-12 мм рт. ст.).
Повышенная относительная влажность воздуха при температуре +35° С с конденсацией влаги - 100%.
Синусоидальная вибрация для изделия переходник ОНЦ-БГ-3:
- диапазон частот - от 1 Гц до 5000 Гц;
- ускорение - 400 м/с2.
При перепаде давления до 0,1 МПа (1 кс/см2) скорость утечки воздуха при приемки и поставке - не более 0,03 л/ч.
Ускорение механического удара одиночного действия - 5000 м/с2.
Линейное ускорение для ОНЦ-БГ-3 - 2000 м/с2.
Соединители устойчивы к воздействию спецфакторов.
