РРС3-10А-1В

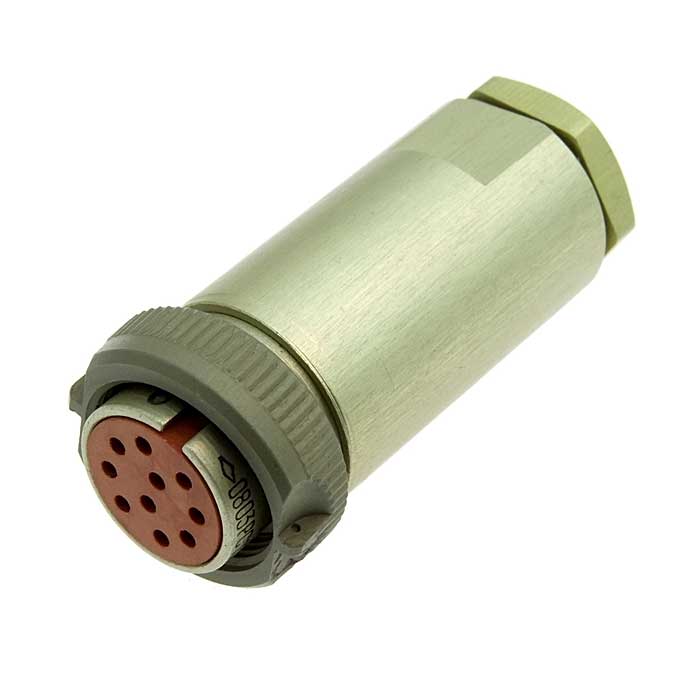

Описание разъема РРС3-10А-1В




Соединители РРС3 предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц), импульсного токов.
Соединители имеют одношпоночную поляризацию корпусов и многопозиционную установку изоляторов, предохраняющую от перепутывания при сочленении одинаковых диаметров.
Сочленение соединителей — резьбовое.
Покрытие контактов: штырей — никель, гнезд — золото.
Соединители изготавливаются для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями ГЕ0.364.215 ТУ (НКЦС.434410.104 ТУ).

Параметры разъема РРС3-10А-1В:

Технические характеристики разъема РРС3
Сопротивление контактов не более, мОм    30
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм    5000
Максимальное рабочее напряжение (амплитудное значение), В    200
Скорость утечки гелия на перепаде давления до 0.2 МПа (2 кгс/см2), Па•см3•с•-1 (л•мкм рт.ст.•с-1)    1•10-3 (1•10-5)
Количество сочленений-расчленений    250
Минимальная наработка, часов    1000
Срок сохраняемости, лет    15
Соединители устойчивы к воздействию спецфакторов.



Условия эксплуатации разъема РРС3
Механические факторы:    Климатические факторы:
Синусоидальная вибрация:    Повышенная рабочая температура среды, °С    100
Диапазон частот, Гц:    1-5000    Пониженная рабочая температура среды, °С    -60
Ускорение, м/с2 (g)    600 (60)    Атмосферное пониженное рабочее давление, Па (мм. рт. ст.)    1.34•10-10(10-12)
Механический удар:
Одиночного действия:
Ускорение, м/с2 (g)    10000 (1000)
Многократного действия:
Ускорение, м/с2 (g)    1500 (150)



Минимальная наработка соединителей РРС3-10А-7-1В в зависимости от температуры соединителя
Минимальная наработка, ч    Температура соединителя, °С
1000     120
3000     102
5000     94
7500     88
10000    84
15000    78
20000    75
25000    72
30000    69
40000    65
50000    63
80000    57
100000    54
130000    51
Примечание. Температура соединителя равна сумме рабочей температуры среды и температуры перегрева контактов.
