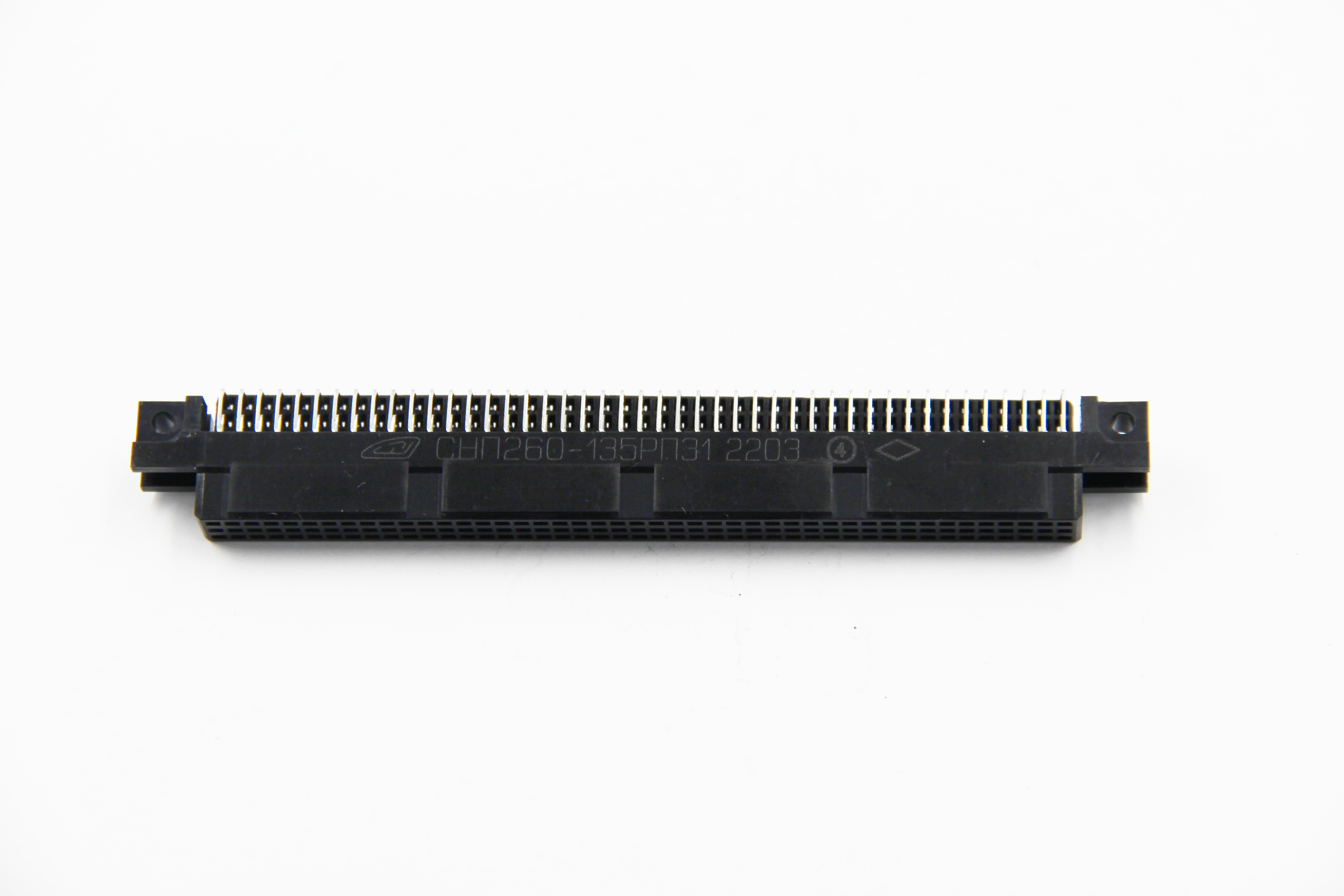

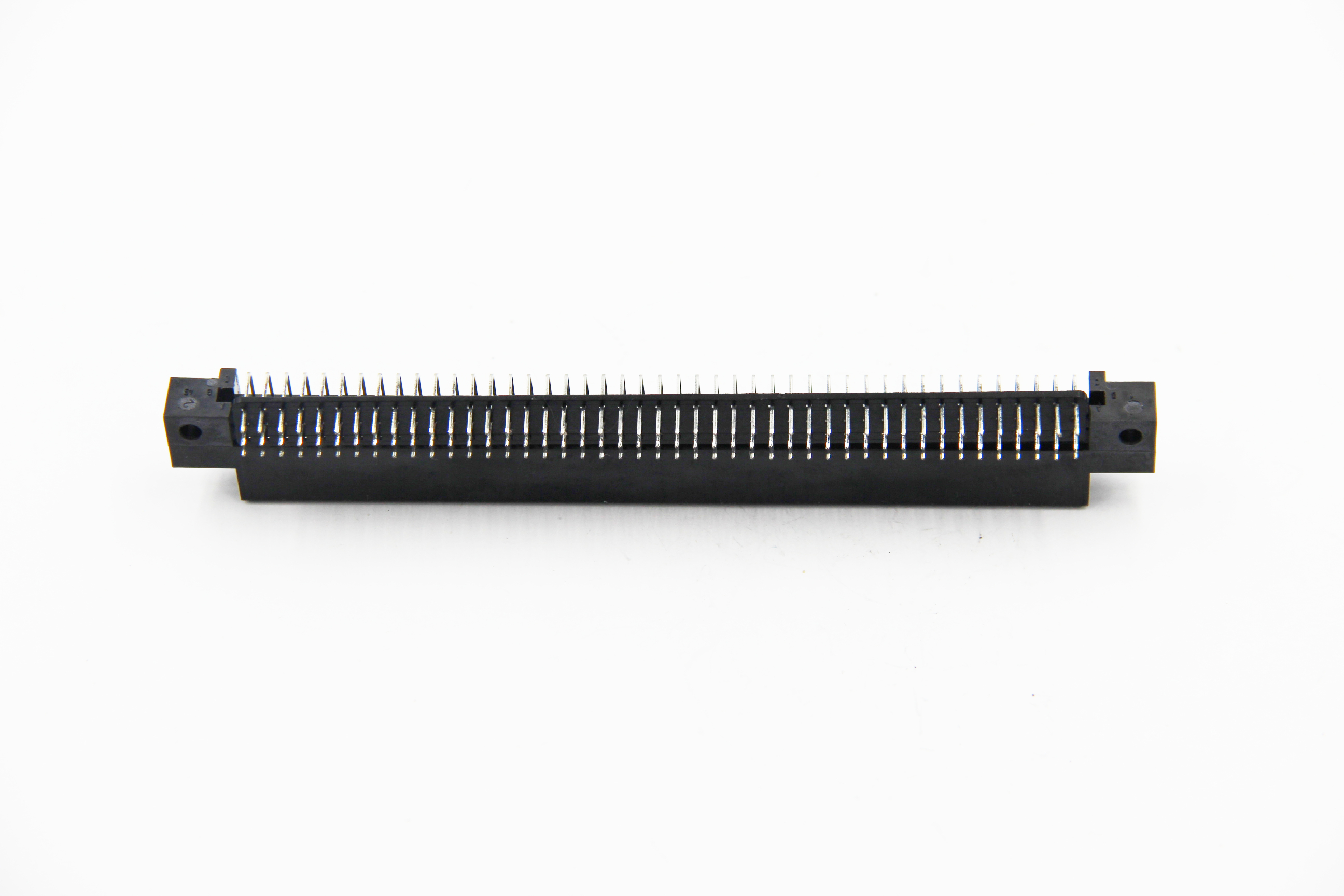

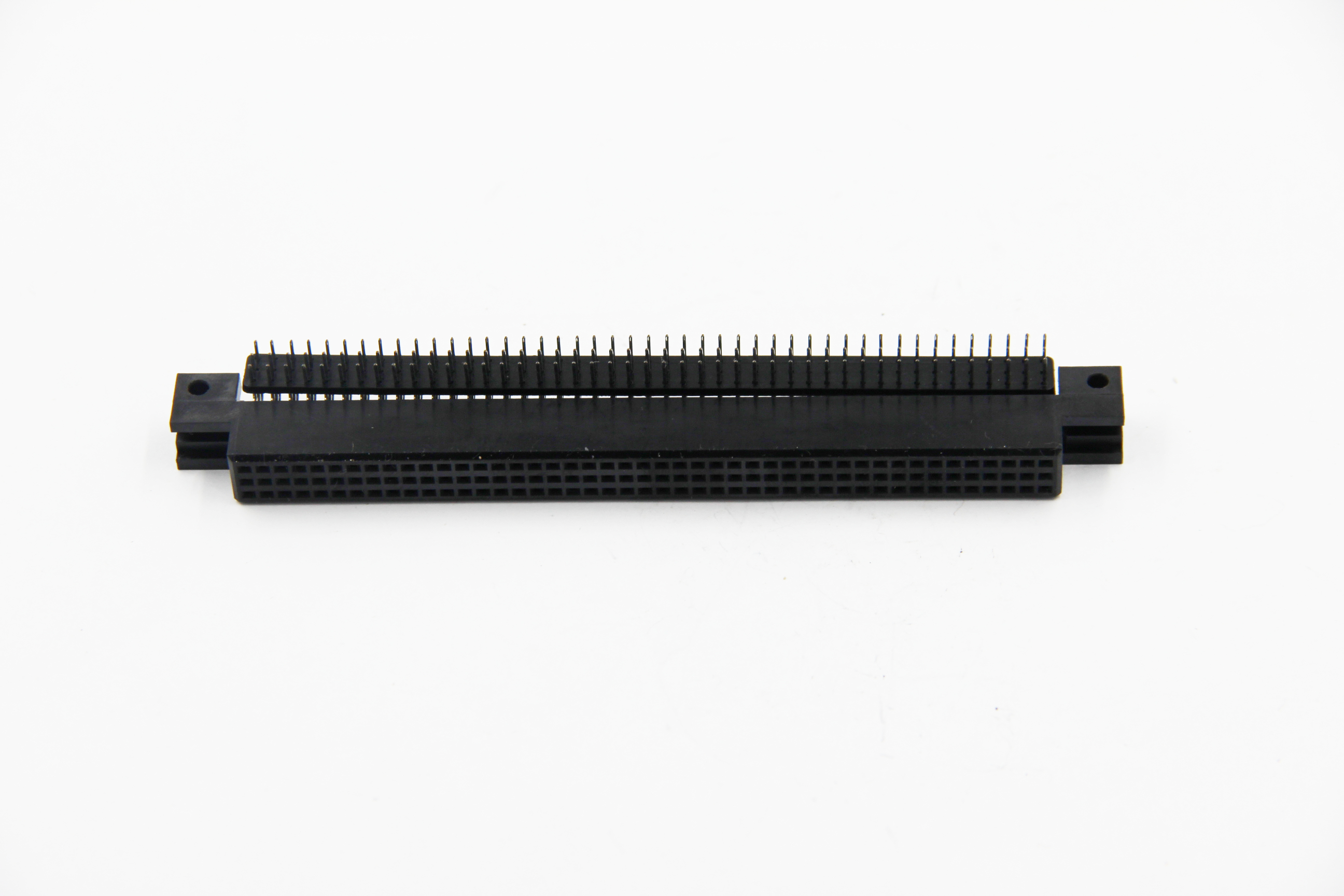

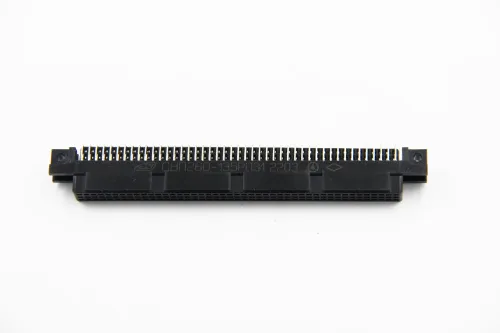

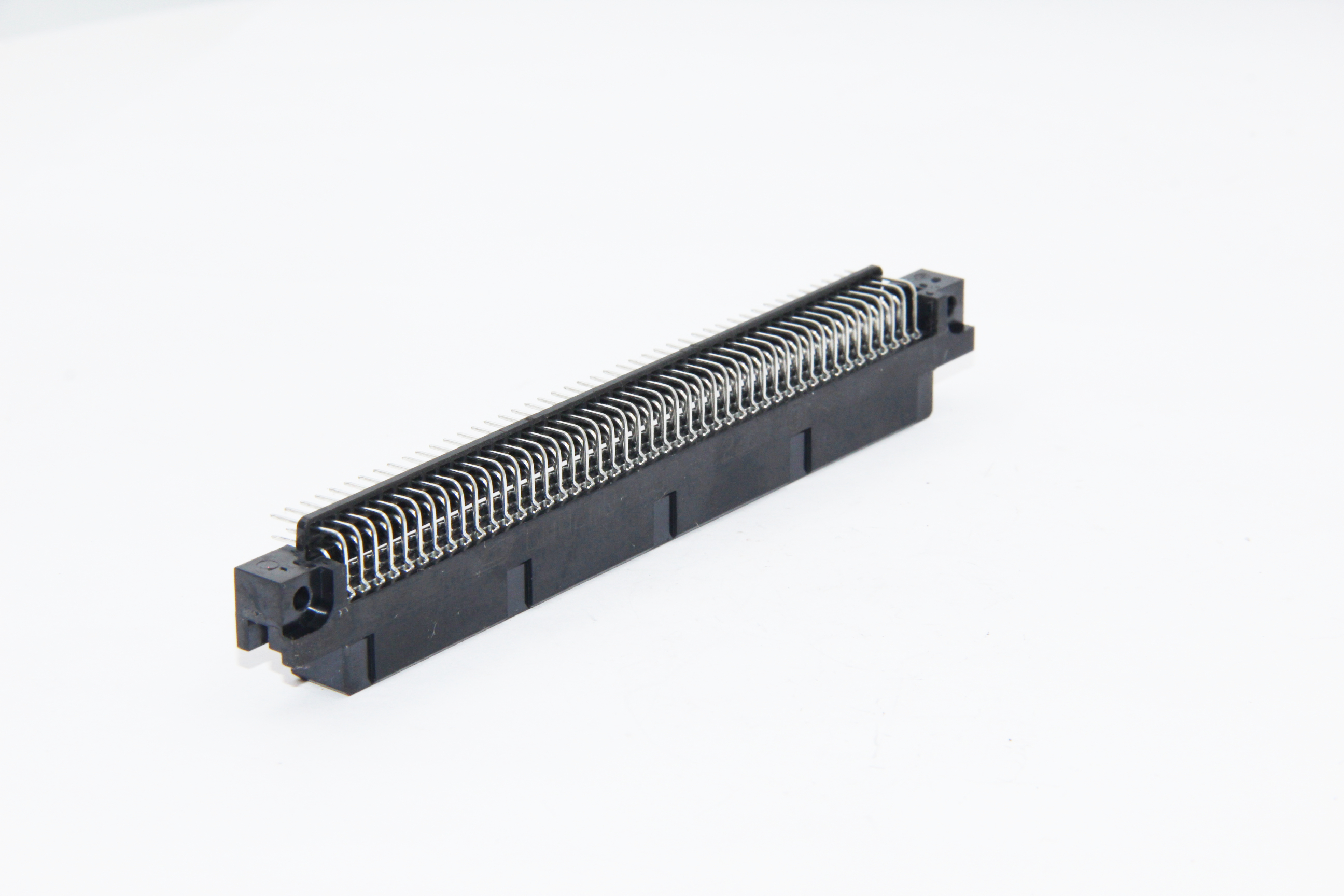

СНП260-135РП31 розетка

Описание разъема СНП260-135РП31



Соединители электрические прямоугольные типа СНП260 предназначены для работы в электрических цепях постоянного, переменного и импульсного токов в радиоэлектронной вычислительной аппаратуре специального и общепромышленного назначения.
Соединители выпускаются на изоляторах двух типов с максимальным числом контактов 135 и 30. На изоляторе со 135 контактами может быть выполнен соединитель с 113, 90, 69, 45 контактами. На изоляторе с 30 контактами может быть выполнен соединитель 20 контактный. С вилками на 135 и 90 контактов можно сочленять до четырех розеток на 30 и 20 контактов. При этом остаются неиспользованными контакты 1,12,23,34,45.

Параметры разъема СНП260-135РП31:

Вид монтажа:  Печатный: прямой
Печатный: угловой
Конструктивные параметры
Количество контактов:    шт    20; 30; 46; 69; 90; 113; 135;
Количество рядов:    шт    3
Шаг контактов в ряду:    мм    2.50
Шаг между рядами:    мм    2.50
Максимальное рабочее напряжение (амплитудное значение), не более:    В    250    Электрические параметры
Рабочий ток на каждый контакт соединителя при его равномерной нагрузке, не более:    А    1.8
Сопротивление контактов, не более:    мОм    15
Сопротивление изоляции, не более:    МОм    5000
Электрическая прочность изоляции, не более:    В    1200
Рабочая температура среды при эксплуатации:    Стойкость к ВВФ
- максимальная, не более:    °С    70
- минимальная, не менее:    °С    -60
Климатическое исполнение:        В
Синусоидальная вибрация:
- в диапазоне частот:    Гц    1-2000
- с амплитудой ускорения:    g    10
Минимальный срок сохраняемости, не менее:    лет    20    Требования по надежности
Гамма-процентная наработка до отказа, не более:    ч    15000
Количество сочленений - расчленений, не более:        500
