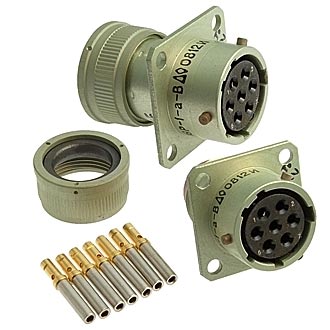

Описание разъема СНЦ23-7/18Р-2-А-В
Соединители (вилки и розетки) СНЦ23 предназначены для работы в электрических цепях постоянного и переменного (частотой до 3МГц) токов при напряжении до 700В (амплитудное значение). Соединители состоят из двух частей: вилки и розетки. Вилки и розетки могут быть как приборными, так и кабельными. Приборная и кабельная часть соединителя СНЦ23 изготавливается без кожуха, с прямым или угловым кожухом или с обоймой под термоусаживаемые трубки. Розетки СНЦ23 сочленяются с вилками СНЦ27, 28, 29, выпускаемые по техническим условиям ГЕ0.364.038ТУ, сочленение соединителей - байонетное. Вилки и розетки имеют многошпоночную поляризация корпуса и многопозиционную установку изолятора в корпусе. Условный размер корпусов, схемы расположения контактов 1; 1,5; 2 мм и их количество приведены в таб.1. Покрытие контактов - золото. Соединители предназначены для монтажа с экранированными или неэкранированными кабелями (проводами). Соединители изготавливаются для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями ГЕ0.364.241ТУ.
Параметры разъема СНЦ23-7/18Р-2-А-В
Основные технические характеристики соединителя СНЦ23-7/18Р-2-А-В:
• Максимальное рабочее напряжение ...... 700 В
• Ток на контакт ...... не более 15 А
• Сопротивление изоляции ...... не менее 5000 МОм;
• Интервал рабочих температур ...... от -60°С до +155°С
• Количество сочленений-расчленений ...... 500
• Минимальная наработка ...... 1000 часов
• Срок сохраняемости ...... 15 лет
Механические факторы
Синусоидальная вибрация диапазон частот 1 - 5000 Гц
амплитуда ускорения 400 м/с2 (40 g)
Механический удар одиночного действия пиковое ударное ускорение 5000 м/с2 (500 g)
Механический удар многократного действия пиковое ударное ускорение 1500 м/с2 (150 g)
Климатические факторы
Повышенная рабочая температура среды покрытие контактов золото 155°C
покрытие контактов серебро 100°C
Пониженная предельная температура среды -60°C
Атмосферное пониженное рабочее давление 1.33•10-10 Па (1•10-12 мм. рт. ст.)
Повышенная относительная влажность воздуха при температуре 35°C с конденсацией влаги 100%
Структура условного обозначения:
СНЦ23-7/18Р-2-А-В
СНЦ23 - тип соединителя;
7- количество контактов;
18- условный размер корпуса;
В - вид корпуса: В - вилка, Р-розетка;
2- конструктивное исполнение:
- 1 - приборная часть без кожуха,
- 2 - приборная часть с прямым кожухом,
- 4 - приборная часть с угловым кожухом,
- 6 - кабельная часть с прямым кожухом,
- 8 - кабельная часть с угловым кожухом,
- 11 - кабельная часть без кожуха,
- 12 - приборная часть с обоймой под термоусаживаемые трубки,
- 13 - кабельная часть с обоймой под термоусаживаемые трубки;
А- угловое положение изолятора в корпусе вилки (при нормальном положении изолятора буквенный индекс не проставляется);
В - всеклиматическое исполнение.
