Описание

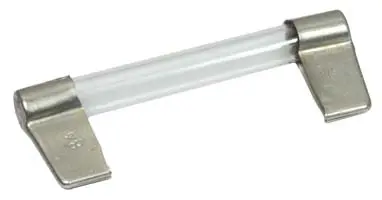

Легкоплавкий проволочный элемент, соединяющий торцевые ножевые контакты, размещен внутри стеклянного корпуса. Превышение номинальных токов сопровождается перегоранием плавкого элемента и разрывом цепи. Возобновление проводимости цепи осуществляется заменой отработавшего предохранителя.
Предохранители ПН-50 используются для защиты схем радиоэлектронной аппаратуры и их компонентов при протекании токов низкого значения.

Пример условного обозначения предохранителя:


ПН-50 5А, где:

- ПН - предохранитель ножевой;

- 50 - типоразмер;

- 5А - номинальный ток срабатывания.


Технические параметры на предохранитель ПН-50 5А:

• Номинальный ток срабатывания .......... 5 А;

• Рабочее напряжение ........................... 600 В;

• Диапазон рабочих температур ............. -60…+100 °C;

• Материал корпуса .............................. стекло;

• Габаритные размеры) ..........................7х50 мм
