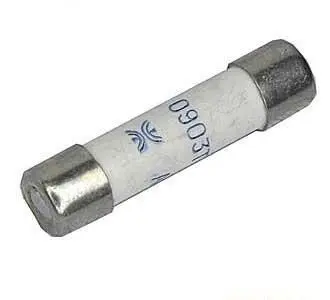

Корпус плавких вставок ВП3Т-1Ш изготавливается из высокопрочной керамики. Внутри размещен легкоплавкий элемент, соединяющий торцевые токопроводящие контакты. Предохранители относятся к невосстанавливаемым устройствам защиты - после перегорания плавкого элемента вставку необходимо заменить. Вставки ВП3Т-1Ш устанавливаются с помощью специализированных держателей.
Маркировка предохранителей ВП3Т-1Ш
ВП3 - Вставка плавкая (предохранитель), номер разработки 3
Т - Замедленное время срабатывания
1 - Конструктивное исполнение
Ш - Предохранитель широкого применения.
Технические условия: ХХ0.481.006 ТУ.
Технические параметры на вставку плавкую ВП3Т-1Ш 2А:
— Номинальный ток срабатывания — 0,5 А;
— Рабочее напряжение — 250 В;
— Время срабатывания при Inom-2.0. — — 0,15 сек;
— Диапазон рабочих температур — -60…+85 °C;
— Материал корпуса — керамика;
— Габаритные размеры) — 7,2х30 мм;
Минимальный срок сохраняемости вставок плавких ВП3Т-1Ш — 20 лет.
