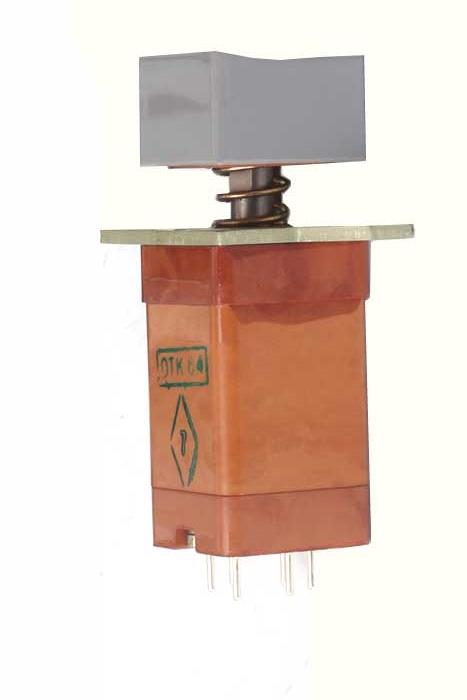

ПКН25ФН-1-4В переключатель кнопочный с магнитоуправляемыми контактами применяется для коммутации электрических цепей постоянного и переменного токов с активной нагрузкой в радиоэлектронной аппаратуре, для печатного монтажа.
Условные обозначения :
ПКН25ФН-1-4В.
ПКН - переключатель кнопочный.
25 - порядковый номер разработки.
Ф - наличие фиксации включенной кнопки.
Н - выключение кнопки от повторного нажатия.
1 - количество кнопок (ячеек) в переключателе 2-10.
4 - количество магнитоуправляемых контактов (МК) в каждой ячейке-2.
В - всеклиматическое исполнение.
Технические характеристики :
Коммутируемое напряжение -постоянного от 0,05 до 110 В. Напряжение переменного частотой до 10000 Гц, от 0,05 до 127 В. Ток- от 5·10^-6 до 0,25 А. Сопротивление электрического контакта - 0,2 Ом. Электрическая прочность изоляции -700 В (эфф.). Рабочая температура окружающей среды -от -60 °С до +85 °С .Сопротивление изоляции не менее -800 МОм. Гарантийный срок - 15 лет. Количество коммутируемых циклов -50000.
