ПКН107-8В переключатель

ПКН107-8В переключатель

Характеристики

33

Описание

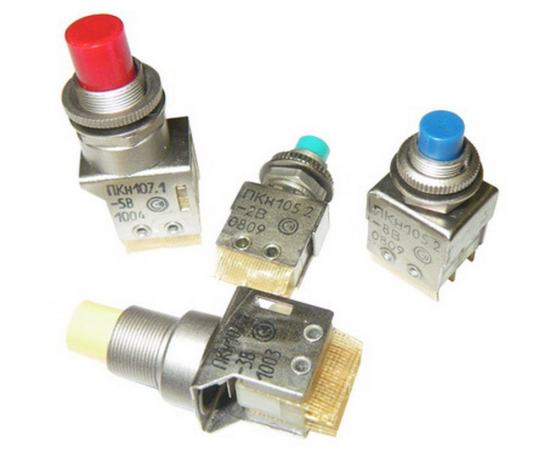

ПКН107-8В переключатель кнопочный с цветной кнопкой, без подсветки, с фиксацией, с одной или двумя группами переключателей предназначены для работы в электрических цепях постоянного и переменного тока в РЭА.

Условные обозначения :

ПКН107-8В.
ПКН – Тип кнопки - переключатель кнопочный.
107 – Номер разработки.
8 – Модификация кнопки: 1 - красная кнопка, одна контактная группа; 2 - зеленая кнопка, одна контактная группа; 3 - желтая кнопка, одна контактная группа; 4 - синяя кнопка, одна контактная группа; 5 - красная кнопка, две контактные группы; 6 - зеленая кнопка, две контактные группы; 7 - желтая кнопка, две контактные группы; 8 - синяя кнопка, две контактные группы.
В - всеклиматическое исполнение.

Технические характеристики :

Напряжение сети,переменный ток - для ПКН107-1В...4В. - 36...250 В. Номинальное напряжение постоянный ток -для ПКН107-1В...4В.-1×10-4 ... 36 В. Ток - для ПКН107-1В...4В. -1×10-6 ... 4 А. Напряжение сети,переменный ток - для ПКН107-5В...8В. - 3 ...250 В. Номинальное напряжение постоянный ток -для ПКН107-5В...8В.-3 ... 36 В. Ток - для ПКН107-5В...8В. -0,01 ... 4 А. Сопротивление электрического контакта - 0,05 Ом. Электрическая прочность изоляции -750 В (эфф.). Рабочая температура окружающей среды -от -60 °С до +85 °С .Сопротивление изоляции не менее -1000 МОм. Гарантийный срок - 20 лет. Количество коммутируемых циклов -25 000.
