АЛ107А диод светоизлучающий

АЛ107А диод светоизлучающий

Характеристики

4830PWRZN

Описание

Описание АЛ107А диод излучающий


АЛ107А - устройство, использующее оптические свойства для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала.
Оптоэлектронные приборы разделяются на оптопары, люминесцентные вакуумные индикаторы (ИВ, ИН), светоизлучающие диоды, фотодиоды, фоторезисторы и другие.

диод излучающий АЛ107А широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов, бесконтактной коммутации сильноточных и высоковольтных цепей и создания перестраиваемых фотоприемников в устройствах контроля и регулирования, а также в радиоэлектронной аппаратуре, приборах и в электротехнических устройствах.

Параметры и характеристики АЛ107А диод излучающий:


АЛ107А
Диоды излучающие, арсенидогаллиевые, мезаэпитаксиальные.
Предназначены для работы в качестве источников ИК излучения.

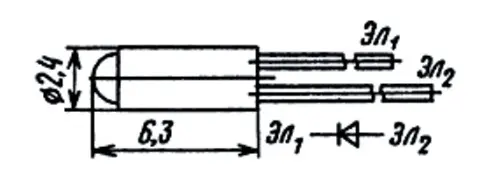

Конструктивно оформлены в пластмассовой оболочке.
Маркируются: 3Л107А - одной полоской; 3Л107Б - двумя полосками; АЛ107А - одной точкой; АЛ107Б - двумя точками.
Масса диода не более 0,2 г.

Некоторые электрические и излучательные параметры:
Мощность излучения при Т=+25°С и iпр=100 мА, не менее:
   - 3Л107А, АЛ107А ...... 6 мВт
   - 3Л107Б, АЛ107Б ...... 10 мВт
Импульсная мощность излучения при iпр=0,8 А и Ти=50 мкс, не менее:
   - 3Л107А ...... 30 мВт
   - 3Л107Б ...... 50 мВт
Длина волны излучения в максимуме спектральной плотности при iпр=100 мА 0,9..12 мкм
Постоянное прямое напряжение при iпр=100 мА, не более:
   - При Т>+25°С ...... 2 В
   - При Т=-60°С ...... 2,5 В

Предельные эксплуатационные данные:
Постоянный прямой ток:
   - При Т<+35°С ...... 100 мА
   - При Т=+85°С ...... 80 мА
Импульсный прямой ток при Ти<50 мкс и q=20 для 3Л107А, 3Л107Б
   - При Т<+35°С ...... 0,6 А
   - При Т=+85°С ...... 0,65 А
Температура окружающей среды: ......  -60..+85°С.
